关于谐振腔耦合的仿真
05-08
请教各位高手,在做滤波器时欲仿真两谐振腔之间耦合系数,怎样加端口设置才能比较准确的仿真出两谐振腔的两个谐振峰值,然后得到其耦合系数。或有其他方法,因为在加上端口后会有负载,从而影响耦合腔的品质因数,自身感觉可能有问题。烦请各位高手不吝赐教,不胜感激!
输入输出端口要弱耦合
这样才比较准确。
输入输出端口要弱耦合
这样才比较准确 。
以上楼所说,下面的耦合器耦合系数仿真怎样设置才对
[upload=1]
刚没传上来 希望高手能指点迷津
下面的耦合器耦合系数仿真怎样设置才对 nyi}sB
输入输出端口要弱耦合 ygN4%-[XA
这样才比较准确 。
利用若耦合好像差别挺大,也就是距离离得远近和仿真的结果有相当的大关系,不知道怎样取耦合距离才好,没看见楼上发的图片!
你这个图里面的输入输出端口在什么地方

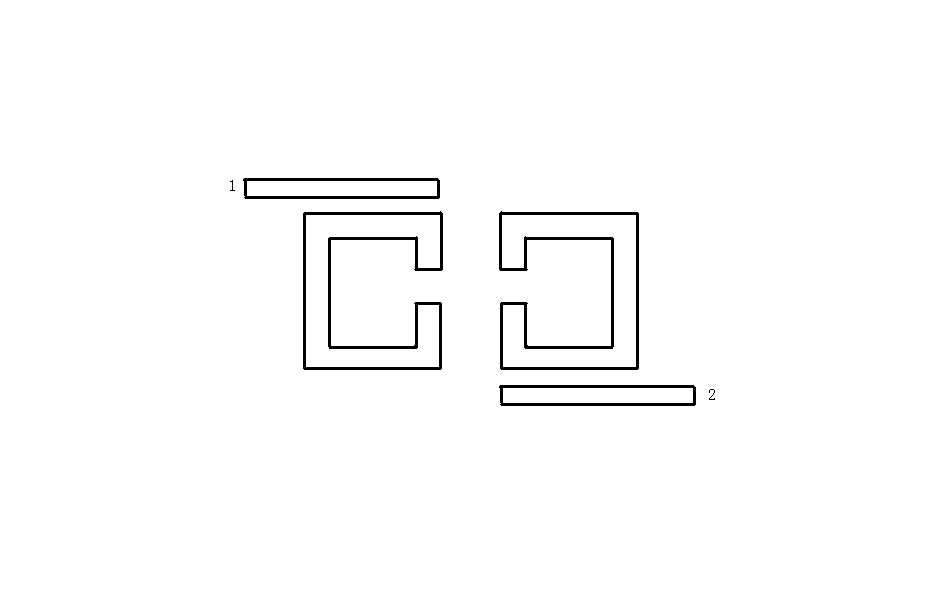

多谢楼上关注,以上所提供的是待考察的两个耦合谐振腔,欲仿真其耦合系数,再加两端口如下图。
现在的问题是:两端口的离耦合器距离很远才能满足弱耦合条件,但是在远距离条件下,耦合系数却随两端口到耦合器的距离的变化而改变,真是为难之极,希望高手指点一二,怎样才能准确的确定两耦合器的耦合系数,非常感谢!
补充一下:是不是只用一个端口1就可以了,不用2端口,直接测1端口的反射特性就可以了!
希望高手给予指导!
感激不尽!
就用这个模型
当你的输入输出耦合系数非常小的时候
你就能够比较精确的看到奇偶模得谐振频率
表现在s21上就是由两个分开的尖峰,分别对应寂寞和偶模的谐振频率
很感谢楼上的指教,非常感激!
