高频LC带通滤波器的疑问！

05-08

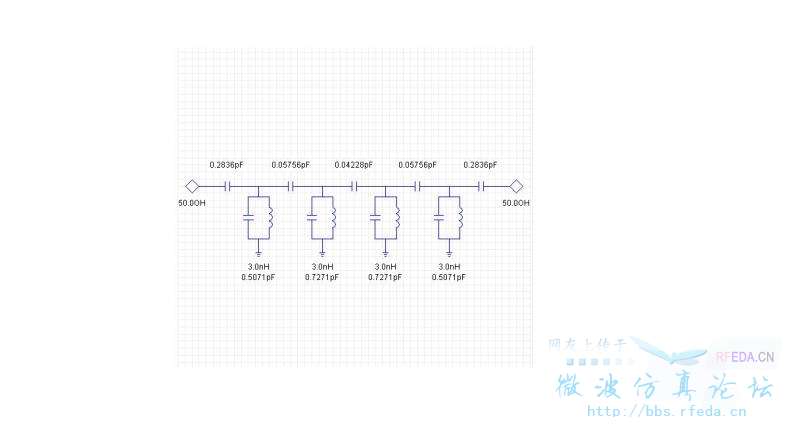

如图所示的电容耦合谐振器LC带通滤波器结构，中心频率3GHz，3dB带宽为200MHz。
如果只用L和C集总元件，由于串联支路电容很小，所以电路根本无法实现。
从以往资料中了解到，并联支路的电容可以用平板电容来实现，串联支路的电容（0.057pF，0.042pF）可以用微带间隙来实现，自己也用AWR做过微带线的仿真，但是只有当微带间隙很小时，才能得到期望的结果；但间隙太小又不容易制作电路板。
所以我想问一下还有没有其他办法来实现串联支路的小电容（0.057pF，0.042pF）?

小编这个问题怎么解决的?能否告诉小弟下，谢谢

用微带实现‘

这个一般不用微带方式实现，因为在装上电感后相互之间的互感也会影响耦合，

这个频率上采用这种结构,估计只能是在理论上实现,
实际实现时肯定是麻烦重重,建议小编换一种形式吧,
不能使用集总参数形式

就是微带间隙来实现的。

可以通过改变内阻实现，这种结构我做过将近5G的
