关于一个带通滤波器的模型!

05-08
本人刚刚入手学习LC滤波器,前几天在微网上看到这样一个带通滤波器模型,不明白电路前段(圈中部分)的串联电感和并地的电容起的是什么作用,希望高手能够指点一下。

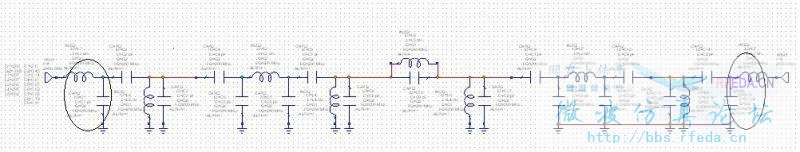

附上电路结构:


这个要看电感的大小,如果是大电感是扼流用的,起隔离用。
如果是小电感和边上的电容,是一个除了在某一个频点谐振的陷频电路。
还有可能是积分或者微分电路,但是微积分电路一定要接地。
如果没有数值的话,没有方法下结论。
一个简单的办法,将电路分解,就可以很好找到是pi类型滤波器、克拉坡谐振等等。

能不能推荐一下关于这几种谐振器方面的资料啊?

董在望的通信电路原理,针对谐振电容和电感用途的
现在滤波器设计原理?好像是,以前看的忘了,比较杂,乱乱的,但是什么都有。
Advanced Design Techniques and Realizations of Microwave and RF Filters,作者Pierre Jarry, Jacques Beneat 以前一个老师的,我看过一半,不过他现在离开学校了,我不知道什么地方有,很不错的一本,就是看的比较累,你可以到国家图书馆看看,说不定有。

我觉得联接PORT的LC谐振器应该是用来产生传输零点的,比如在50欧姆馈线上开马刺狭孔。

不是用来产生零点的   串联支路上的LC并联回路是用来产生零点
这个应该还有别的作用

谢谢3楼的回复啊 !
