微带交叉耦合滤波器怎么提取Q值或者耦合系数

05-08

如题在HFSS的结果中可以提取出来吗
求解模式用哪一种呢另外就是空气腔的设置应该用什么边界呢

可以，用本证模解算。提取f1和f2用公式计算。

外部需要空气腔吗它的边界如何定义
如果要使一个谐振腔工作于双频那么用本征模求解一个谐振腔时模式是不是应该设为2呢

个人认为空气盒子还是需要的，模式设置为2

再次寻问高人：这是一个SIR双频（2.4GHZ/5.2GHZ）微带滤波器的本征模仿真结果（，左图为单腔，右图为双腔耦合，应该如何计算耦合系数呢

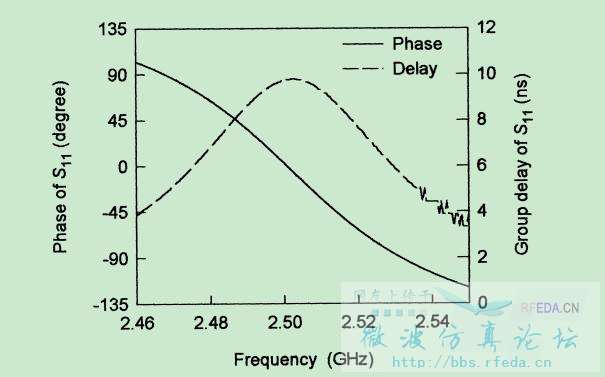

如何不用本征模，用其他方法可以计算耦合系数吗比如下图是如何得到呢（摘自microstrip filter for rf microwave application 266页)

还是不太懂啊

有详细说明的资料吗

这个我也想知道啊，哪位大神现身一下啊

很想学一下

希望能有高手讲解一下

2（fo2-fo2）/（fo1+fo2）设输出变量

希望能有高手讲解一下

学习ing`

f1、f2是不是相邻的两个写着点啊！然后由此判断相邻结构的耦合系数！

你的Q值应该是指external Q吧，耦合系数的具体实现可见俺的一帖，至于你的双通带，倒是另外有一些交待。
1，在你求解external Q值时，你需要分别仿真2.4和5.2GHz处的S11，然后根据公式分别进行计算得到Q。
2，同理，你在仿真耦合系数时，其实2.4和5.2GHz处的耦合系数是不一样的，你可以首先设置minimum frequency为2，这样可以仿真得到2.4GHz的耦合系数；研究5.2GHz时，你需要跳过前面的一些模式，直接将minimum frequency 设置到5GHz左右，确保你仿真得出的是SIR的第一个寄生模。

你的哪个帖子说了怎么实现耦合系数呢找不到麻烦你说一下吧谢谢
