发夹滤波器求助

05-08

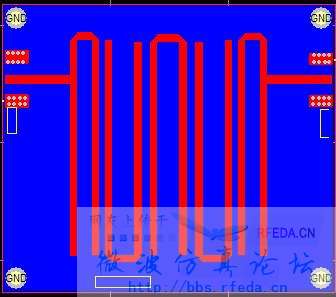

小弟做了一个810M的微带发夹带通滤波器,带宽40M,momentem仿真的时候差损-1.7,但是做出板子来却是-12,请问这是什么原因?板子是FR-4的

最好用F4B的板做。插入损那么大,有没有版图,让大家给你分析下。

我按照仿真的值在protel里画的,今天把momentem里的图直接导入protel里对比了一下,稍微有些差别,但是感觉差别不大,是不是这个原因?



驻波对不对?

驻波很好。但是频率上移了30M,我现在已经调回来了,就是这个差损不知道该怎么调,也不知道什么原因。

是不是因为带宽太窄的原因?

5%的带宽也不是特别的窄啊.有可能是板材的原因

你理论上够的话
那实际出来也够
除非你理论上就不够
你看看你的仿真
看看Q值有好都

FR-4的板材工作在1G以下应该没什么问题吧?我做的放大器什么的一直都是用FR-4,效果都还可以

在你需要输出的时候,输出端的位置才是关键,一般要靠手动调节,很多时候防不准


既然驻波很好,就只能是板材的原因,
还有就是你的q值低的话,会不会是有较大的辐射损耗
有点天线的作用了

F4B是什么板材?介电常数多少?

用什么板材比较好些?

我又分别做了一个相对带宽是7%和20%的滤波器,差损分别是7.5和3左右,看来是和带宽有很大关系。还有别的减小差损的办法吗?在带宽不变的情况下。

还有就是我没加屏蔽盒,这个也会影响一些,但是我觉得影响不应该这么大吧?应该不是主要原因吧?

插损大的话,会屏蔽盒会好些,是不是能量都辐射了

请各位大侠给分析一下啊

有没有做过的,给点建议啊,急死了。
