毫米波绝缘子问题
05-08
1,毫米波绝缘子一般都是要剖切的吗?

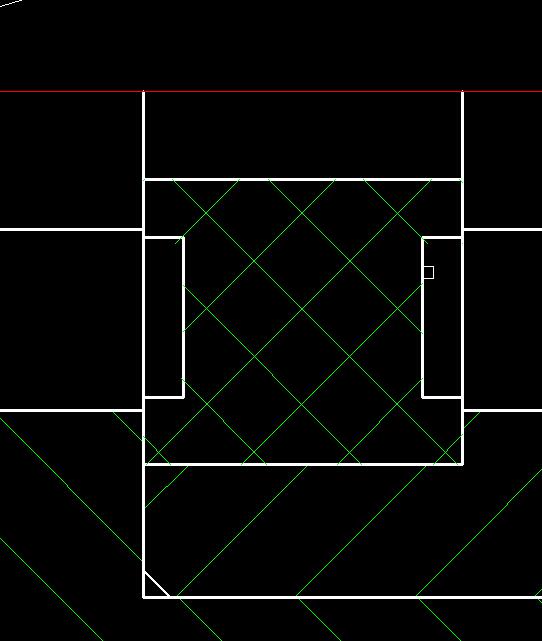

2，图中的绝缘子部分阻抗是计算整体的（相当于混和介质），还是计算除了两端的共面补偿?
请大神告知一下，拆了几款转接器对比阻抗公式，绝缘子的尺寸算下来都是比50欧小，而且有的不是小一点点。
2，图中的绝缘子部分阻抗是计算整体的（相当于混和介质），还是计算除了两端的共面补偿?
请大神告知一下，拆了几款转接器对比阻抗公式，绝缘子的尺寸算下来都是比50欧小，而且有的不是小一点点。
首先：你拆得得别家的，你用阻抗公式算，你介电常数取得多少呢?
不一定非要剖切，也可以镶件注射。
两侧的环槽是补偿，计算阻抗的时候去掉
中间那一段可以分三段计算阻抗，中间是匹配的，两边高阻抗
这镶件注射工艺 没听说过啊 能集体点吗，是不是用注塑机，然后还要开模
这是肯定的啦，模具，注塑一条龙！
