PC3.5 TO PC3.5仿真
05-08

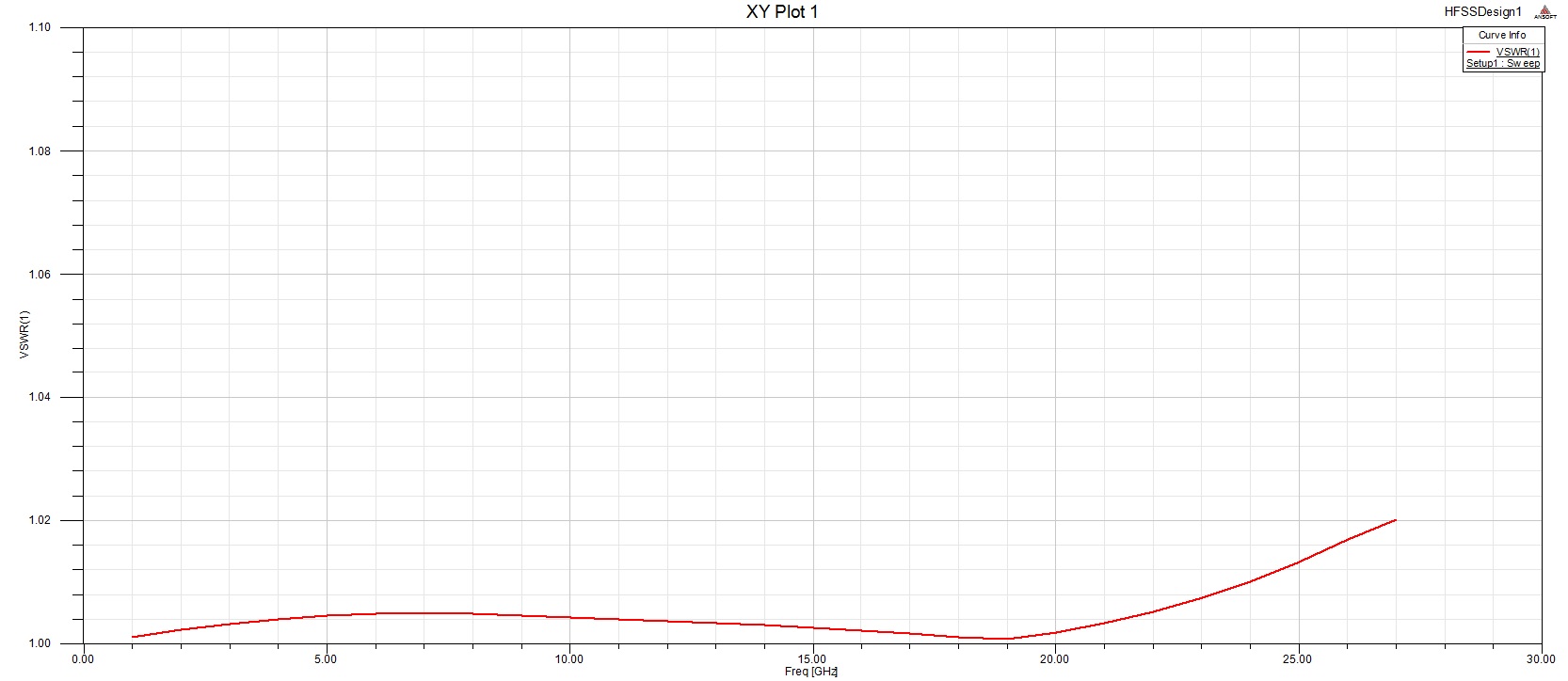

先仿真,不知道性能是否达到行业水平,需制样测试。
厉害厉害

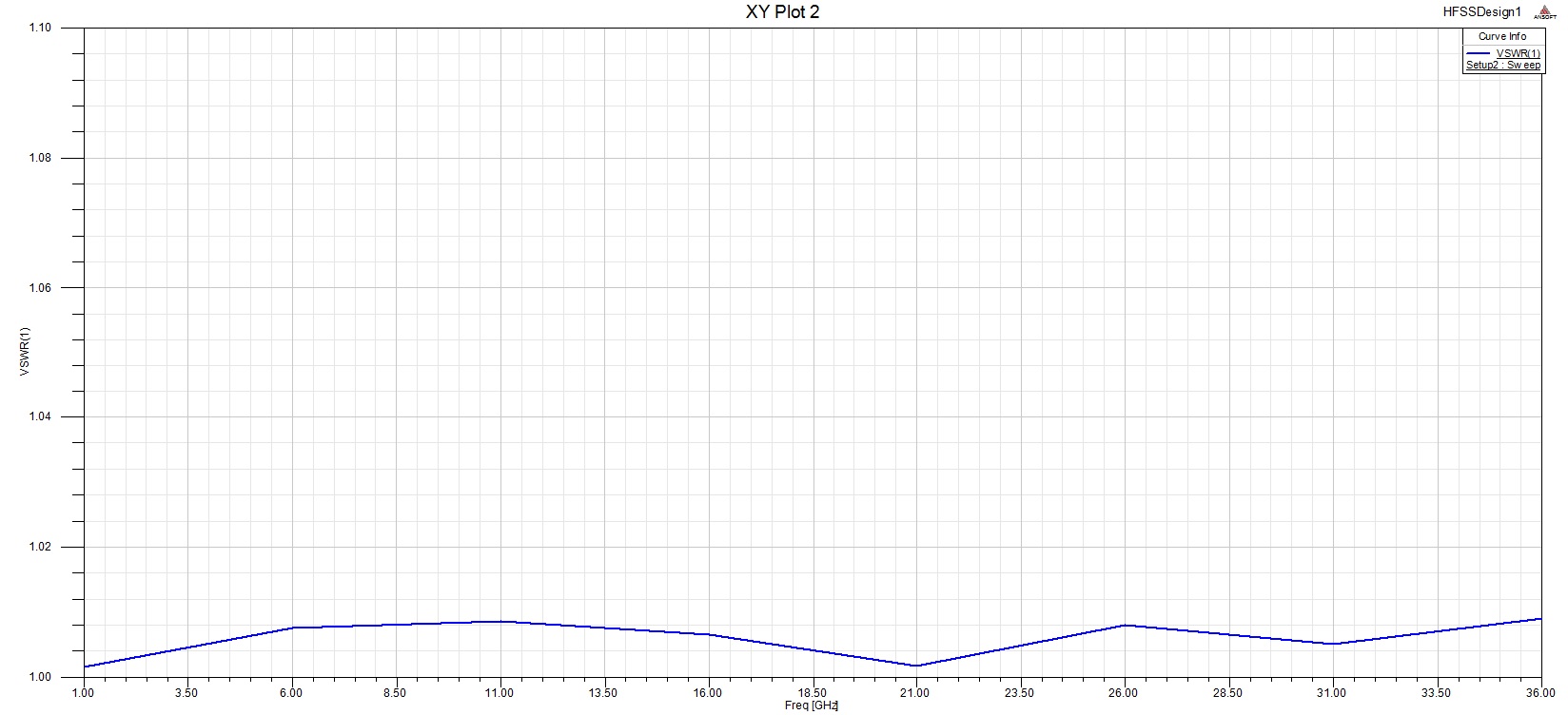

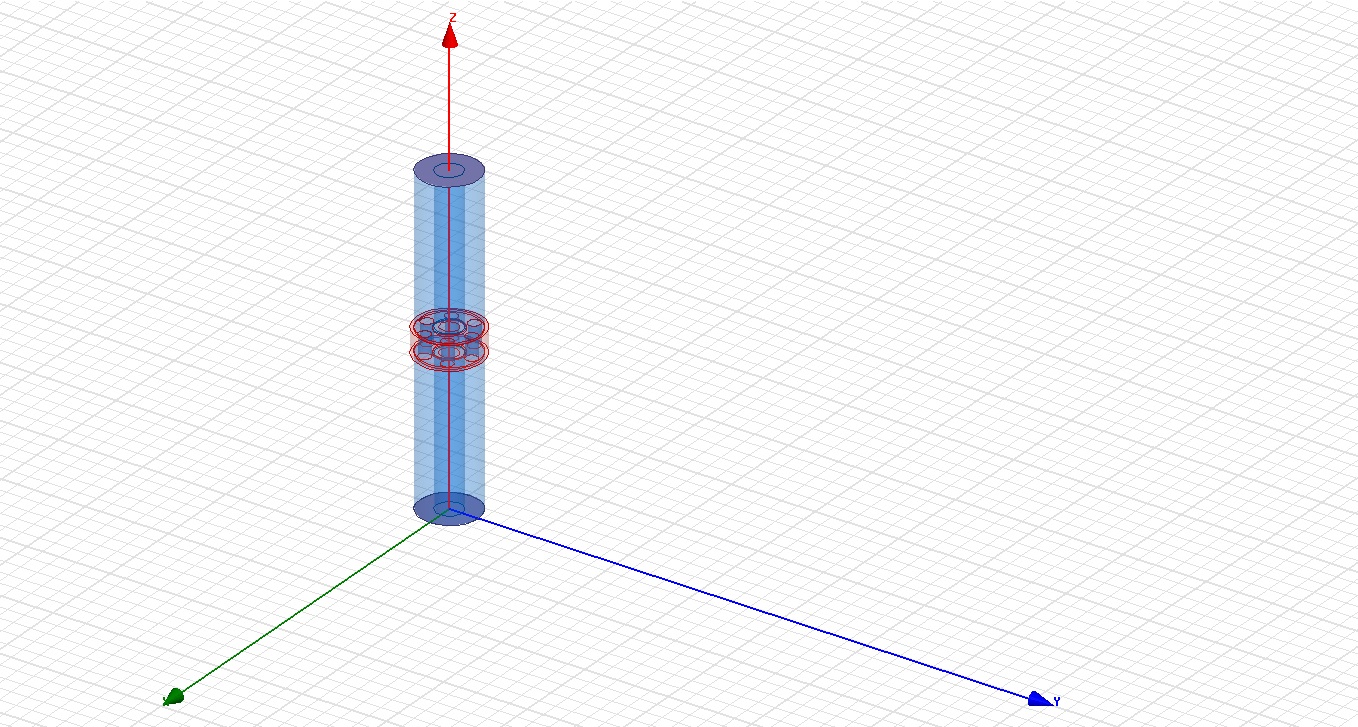

加长了绝缘子的长度,增加稳定性;
介电常数调整到3.2再模拟,但3.13.3性能差异0.02也是可以接受的;
话说PEEK介电常数到底是多少啊?!
請參考
Er:3.2
Loss Tangent:0.003
PEEK
加工如果材料OK,加工精度足够的话,驻波比小于1.15应该没有问题,1.08以内也是可以期待的,话说现在连接器的仿真已经没有窗户纸了,主要的问题在于加工精度、材料,从我的角度来看最难克服的问题依次是:材料>加工>仿真设计了。
我以前做的2.4、2.92之类的,打样时指标非常好,但是一批产,总会出现大量的问题,能查找的因素都查找了,还是找不出毛病,但是只分将介质材料换成打样时的就没问题,最后只有归于介质材料的问题了。不知小编打样结果如何,请分享一下?
说的真好!材料>加工>设计
批量的时候材料怎么会出问题呢?样品用什么,批量不就用什么吗?采购的时候供应商难不成会发别的材料吗?
你说的材料 只是材质变了 还是尺寸变了?
理论上是这样,但是实际情况总是问题频发。当然这个和公司的机制也有关系。
