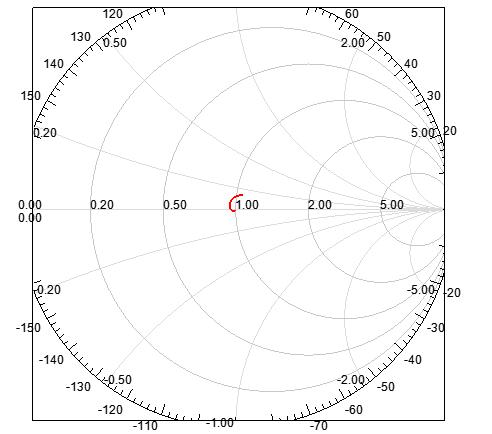

史密斯原图和时域问题

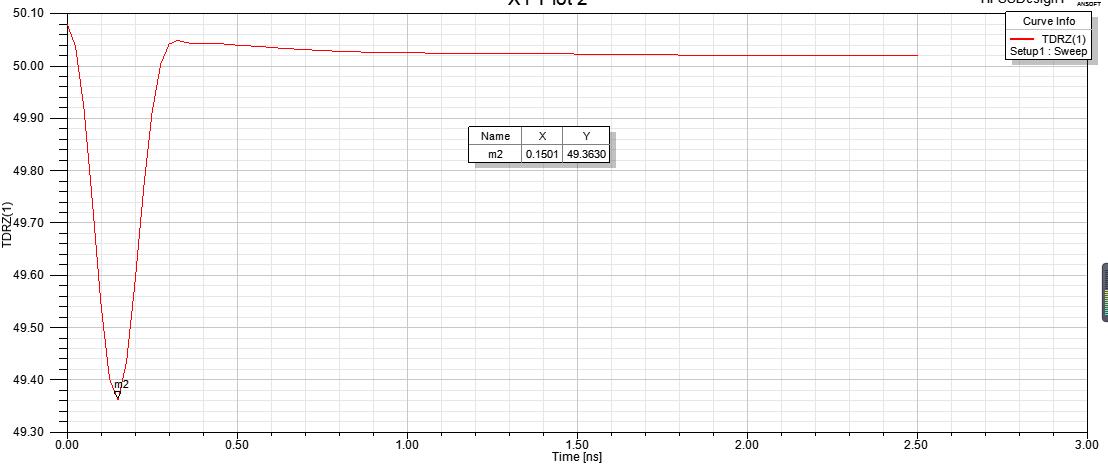

那你为啥不把TDR_Marker2 (0.1501ns)的那一点,点到史密斯图相应的频率点上看一下呢?
ferq = (1 / time),史密斯图的右半边才是高阻抗 > R*1.01、左半边则是低阻抗 < R*0.99 _(上下半边只在说明电抗/容抗)。
不管你是往上或是往下趋势,只要不超过那个1.00 就确定是低阻抗(不是往电抗跑的就一定是高阻抗!)
听君一席话,胜读十年书啊,我这HFSS仿真完全是自学的,微波知识基本没有,难学啊
但是还有个问题,阻抗等于感性比容行,我这个斯密斯原图应该是呈感性的吧,那感性大了,阻抗不就大了吗?那为什么时域还是低阻哦?

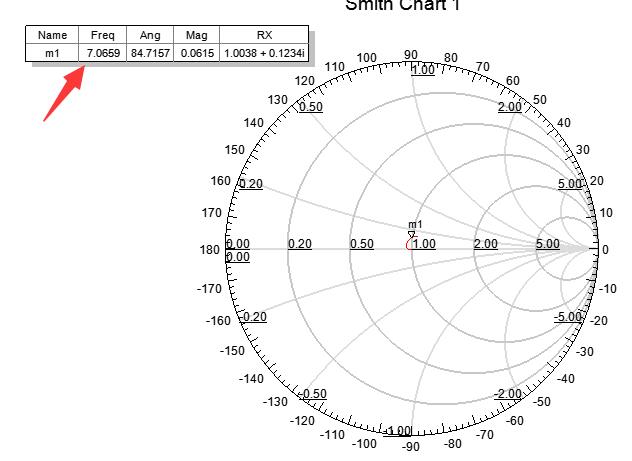

还有史密斯圆图怎么看阻抗?红色箭头那部分代表哪几个意思呢?

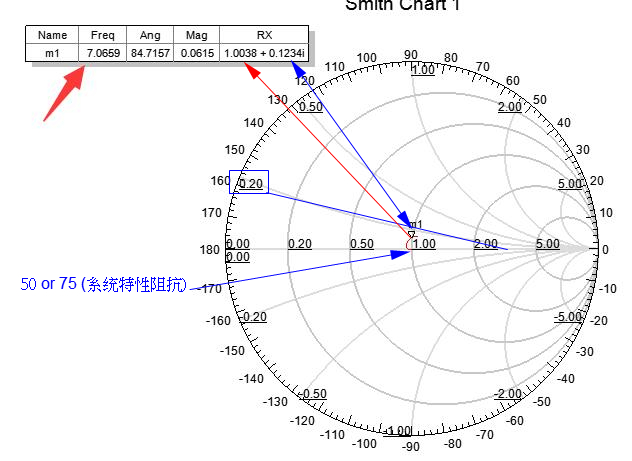

7.0659是频率单位是GHz、RX特性阻抗因为m1已经越过1.00所以它已经是你认为的高阻抗了(50*1.0038+50* (2pi*freq*L),已经 >50欧了!
中心点的1.00是50欧(特性阻抗)往右去是50*2、3、5、8....直到无限大(这是open开路),往左是50*0.5、0.2、0.1、0.01...直到0 (这是short短路)
依方程而言确实感抗即阻抗因为: 2pi * freq * L 它确实是一直增加的! 但是...只要(R+jw)它未能通过 1.00的那圈线它就永远也大不过50欧。
想知道s-parameter的基础与进阶,可以到下列这个台湾学者所建的学术资讯网站
http://www.oldfriend.url.tw/SI_PI/s_parameter%20basic.htm
**是繁体中文&原文的,应该不会造成阅读障碍才是,但是...因为它主机架设在"台湾",所以有些链结各位可能进不去! (所以你只要找根学术有关的文献就好)
顺带澄清一下: 我没有屏蔽任何一位网友,看不见我的讯息!? 那一定是我不知道还有什么猫腻造成的,请见谅!
请教下在HFSS中如何看仿真结果后的时域分析步骤,另如何判断时域分析结果中的峰值点在实际仿真产品的反射位置。谢谢了!
可以 ,很强,希望能学习一下!非常感谢
FOxman的解释很好啊,小编你实在不懂的话,建议你去学习一下Smith chart ,这是基础啊。
