N(F)-SMA(f) Adapter
05-08

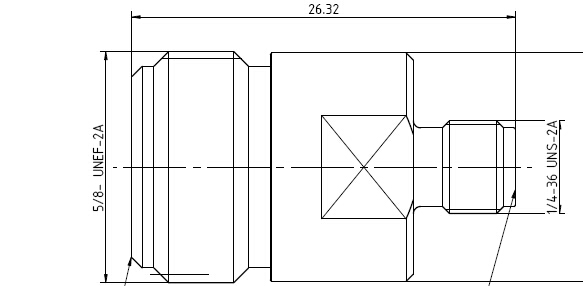

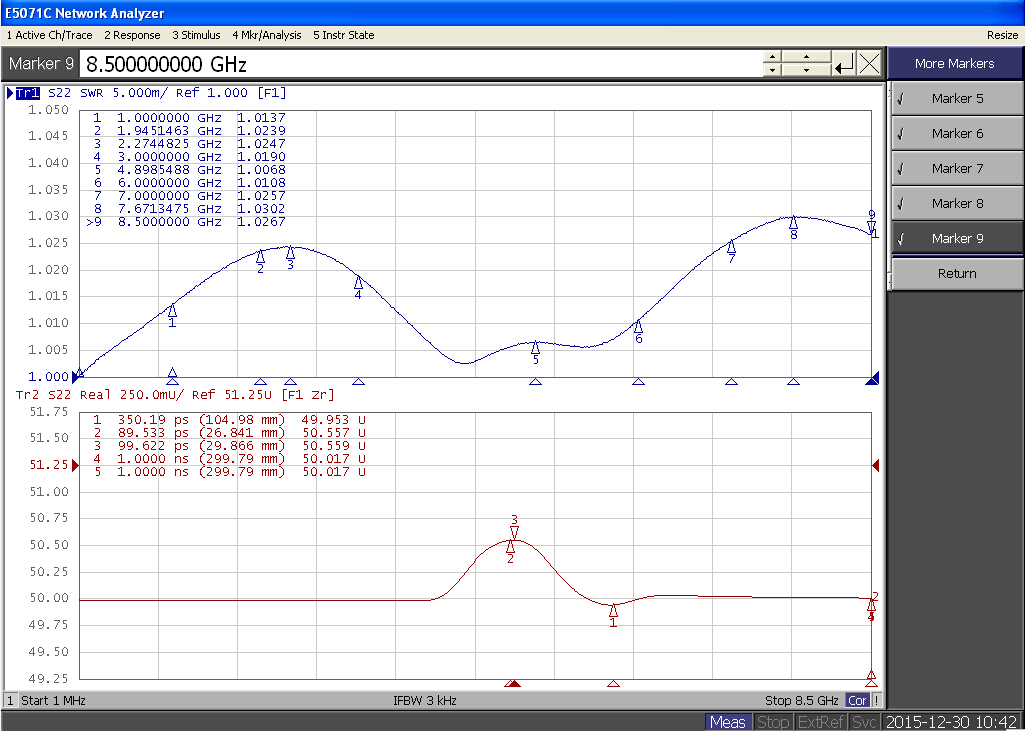

最近看论坛讨论连接器的性能,LZ 也做了一款N(F)-SMA(F) 转接器,由于本公司的网络分析仪频段只到8.5GHZ,所以驻波测试到8.5G 是1.03左右,不知道到18GHZ性能如何,具体性能如下图,请大侠指点:
指标不错了,但到18GHz是什么样很难难测,须要实测验证的
性能不错!可以用于测试转接器!
不错
我可以做到18G驻波在1.15以内
小编,您好,这个模型可以上传一下么?我最近也在研究这个方向?这个具体是用什么软件设计仿真的?谢谢!
加工精度高吗?公差一般都控制到多少?
小编 你的第二个是测阻抗的吗 在网分上怎么挑出来的啊 我试了很久 调不出来
找个有高频网分的同行,帮你测试看看18GHz的指标如何。
这个是我们公司已经批量生产的产品,真的不方便上传模型,非常抱歉。用的是HFSS 仿真的,
