HFSS 仿真和测试差异
05-08

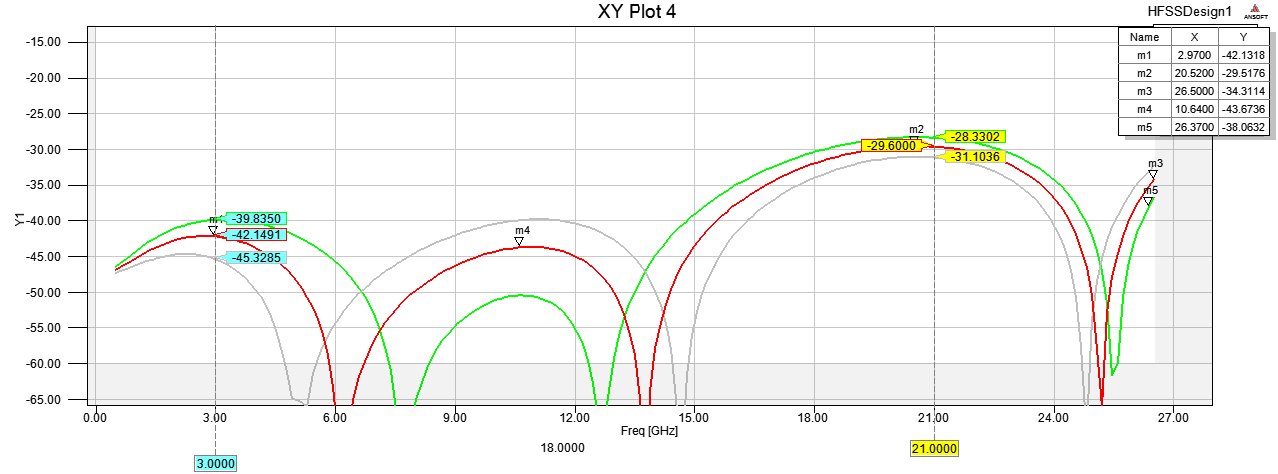

大家同轴连接器设计时,仿真和实际测试结果差别有多大?
我...5%以内(需要机构工程、塑料厂商的配合)。
3%以內可以辦到, even 1%

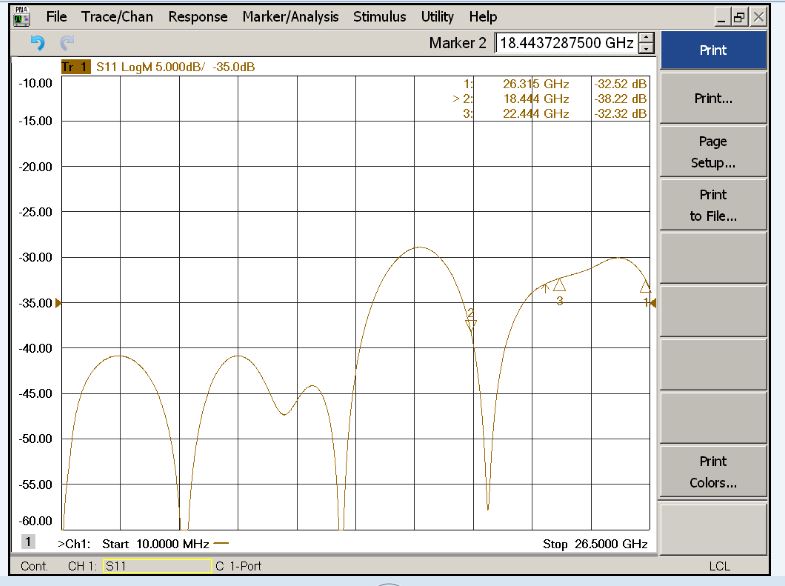

好高了,我们实验仿真相差十万八千里,好的话,VSWR 相差 0.12;
估计和装配,塑料介电常数随频率变化有关。
频率一般到多少G了?
做的什么产品,精度这么高了
真是抱歉!我的邮箱是有禁制的,我不能公开!你还是发在帖子里吧。
** 我也不想开啥子分身位址。
差0.12不多,仿真毕竟只是个方向,不能全部代表生产
后来又试了几个,感觉在 dB单位上看更合适一些,VSWR 1.2 和1.32 相差只有 3.6 dB, 这才是反射能量差异。请问你主要做什么设计了?
做的是SMA么, 请问绝缘介质取得多少啊?
SMA可以做到30G?
仿真频率越高,实际偏差可能越大,加工工公差的问题、介质材料本身的问题,就我所知有些南方生产的PTFE材质有些介质常数能到2.2去,你说你仿真再好,这一块就把你引沟里去了
