1/4波长同轴避雷器带宽最大能做到多少?
05-08

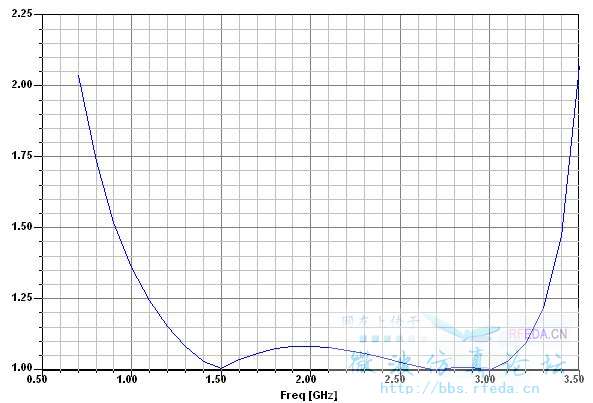

一直的工作是连接器设计,最近一段时间开始仿1/4波长避雷器,带宽都不是很宽,就两种结果可能稍微符合要求点,一种700M2200M,一种1.3G3.2G,电压驻波比仿真结果小于1.1,就是不能兼顾700MHz3GHz范围内都符合,哪位在做的大哥指点一下啊,1/4波长的避雷器能做到带宽多少啊,关键点在什么地方啊。
求回复求指点
没有仿过,不过1/4波长型避雷器的带宽相对比较窄,低频一般在700MHz左右,高频可以达到2700MHz,要想使用频带宽的避雷器,可以使用气体放电管形式的。
