2.92连接器接gore-cxn3507电缆组件(续)
05-08
先前那个原因还是没有找到(我怀疑是绝缘支撑的材料处问题了,多半供货商材料搞混了,有时间了去测试一下材料)。

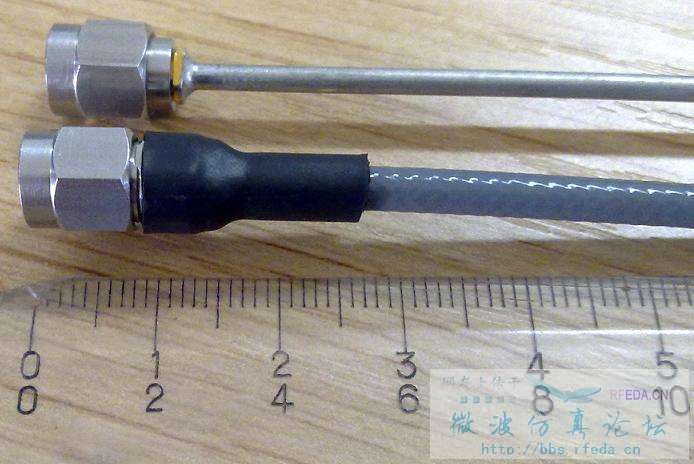

为了尽快解决问题,同时做了一种前支撑的结构,顺带做了0.086半钢电缆的前支撑结构,附图:
2.92-J-CXN3507的外壳是不锈钢,整体长15mm,一次只做了5跟(1m电缆):测试结果如下(没有图片)
驻波在1.18到1.23,插损在2.6-2.7dB
2.92-J-BG2.2的外壳也是不锈钢,整体长12mm
驻波在1.25到1.33,插损在2.7dB左右(具体记不到了)。
客户要求1.3以下,总算是初步解决了问题。还在等顾客确认。
哎,这个事情让我很无语,不多说了,都是泪。无论你做多少对的事,只要错一次,所有人就会怀疑你,尤其是新的东西。吧一款产品做到极致做到“有口碑”不容易。
为了尽快解决问题,同时做了一种前支撑的结构,顺带做了0.086半钢电缆的前支撑结构,附图:
2.92-J-CXN3507的外壳是不锈钢,整体长15mm,一次只做了5跟(1m电缆):测试结果如下(没有图片)
驻波在1.18到1.23,插损在2.6-2.7dB
2.92-J-BG2.2的外壳也是不锈钢,整体长12mm
驻波在1.25到1.33,插损在2.7dB左右(具体记不到了)。
客户要求1.3以下,总算是初步解决了问题。还在等顾客确认。
哎,这个事情让我很无语,不多说了,都是泪。无论你做多少对的事,只要错一次,所有人就会怀疑你,尤其是新的东西。吧一款产品做到极致做到“有口碑”不容易。
另外:
2.92-J-BG2.2的结构是高来耍的,结构可靠性存在验证,而且工人焊接时,嫌工装不好用,也是乱整的,如果把工装好好弄一下,好好焊接,驻波比做到1.25以下应该没问题的。
学习了。上测试结果图
小编,上图,让我们学习下
借用别人机子测的,时间仓促,只拿纸记录了,没有考测试图。曲线走势也很正常。
2.92组件驻波在1.2左右是很好做到的,1.15以内就有点难度了,
有需求毫米波组件,连接器的可以加我QQ:415961620
还有40GHz的同轴开关。
