关于一款DIN型避雷器结构以及阻抗问题的请教
05-08
最近有见过几款避雷器DC-2.5G的结构，也尝试的跟着仿真了下，但结果与实际的测量结果相差很大，然后我又尝试着更改了下尺寸然后得出(见图片)，0.8-1.0G的驻波偏大好多，更改了很多地方(瞎改的，因为不太清楚它的原理)驻波变化不是很明显，请教懂得大哥以及小编帮忙瞅瞅怎样才能把这个驻波给降下来，还有我发现绝缘子与内导体的阻抗只有40左右，能否告知它的具体计算方式。知道的请联系我的QQ：978023281.不胜感激！
你这个仿真的也算不错了。
从仿真结果来看，应该是你的中心频率选高了。1/4波长改长点应该就可以了。
你仿真的时候截止频率设置到3.5在截图看看。
还有这个如果要想在800.900降下来，应该简单的，增加螺旋的长度就可以了。螺旋线长度增加，应该可以明显改变。

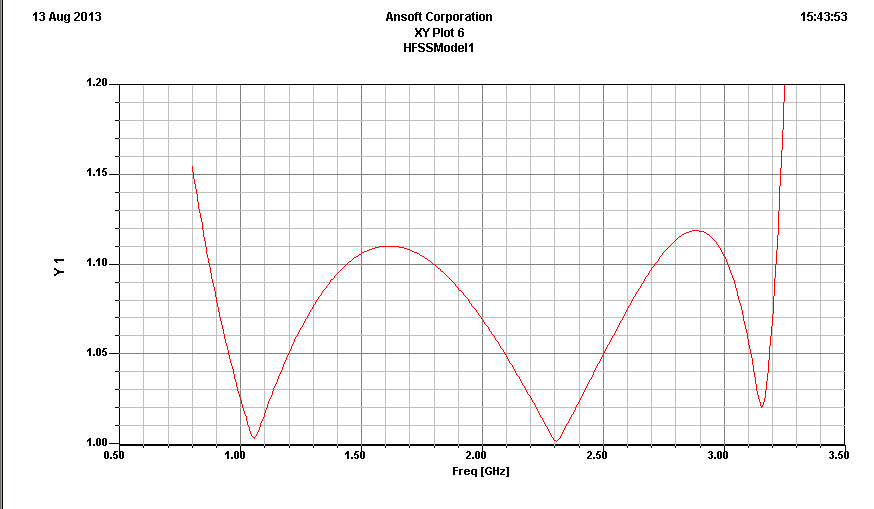

认真捣鼓了几天，现在得出这样的！前面驻波还是很大啊
1/4波长避雷器是带通的，所以800MHz之前的驻波会差点，一般对800MHz之前是不做要求的；当然如果你能仿下来那就很牛了
我们现在的698MHz-2700MHz,含盖LTE！
我看了目前移动招标的要求在698-3000MHz,感觉起始频率要做到一致好难，像避雷器这方面的教材基本上都没有，我是个新手，很希望有个师傅教一下怎么去计算、调整。
听说军用的能做到5.8G去了?
