SMP连接器及SMP-2.92转接器
05-08
一直在弄smp连接器,先做了一些SMP-KK SMP/2.92-KJ SMP/2.92-JJ的转接器,供大家一起看看,也真心不知道什么程度算是比较好,测试也不算太标准,对SMP接触较少,欢迎大家指点。
(说明:由于设备有限,也没有40GHz的矢网仪,只能使用0-20GHz的机子(安捷伦的3.5mm端口及3.5mm校准件)测试了一下,采用对接的方式):随便请教一下大家都是怎么测试的?
存在问题:这次插拔力太太太大了,机械结构还要改,用了全身力气才对接上,不过倒是对接的两个连接器在旋转,轴向拉升,弯曲,测试结构几乎不变,不知道吧插拔力改对了,这样会不会变化。

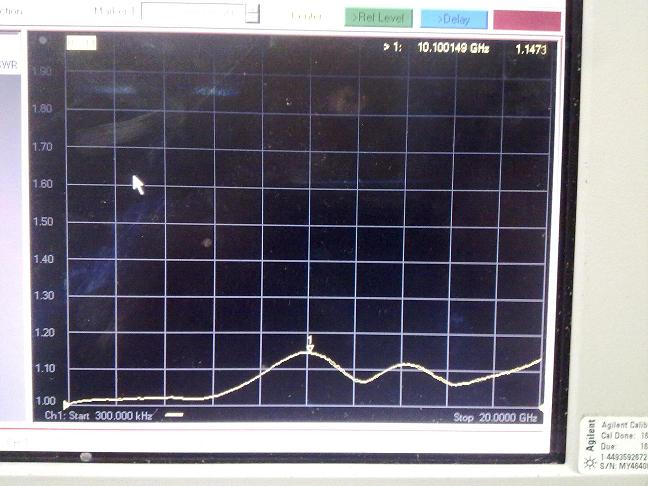

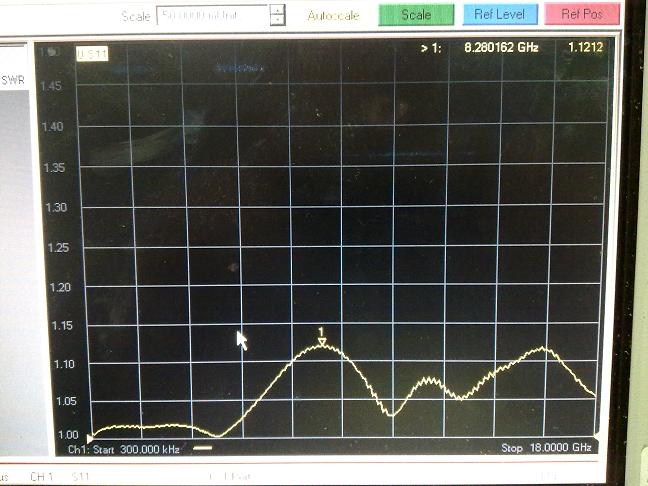

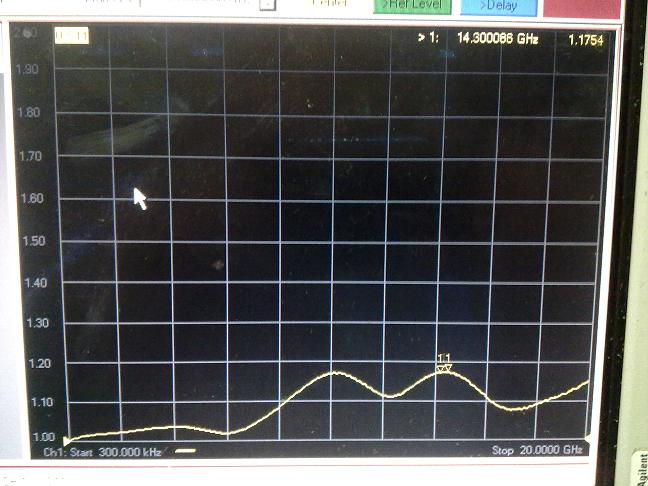

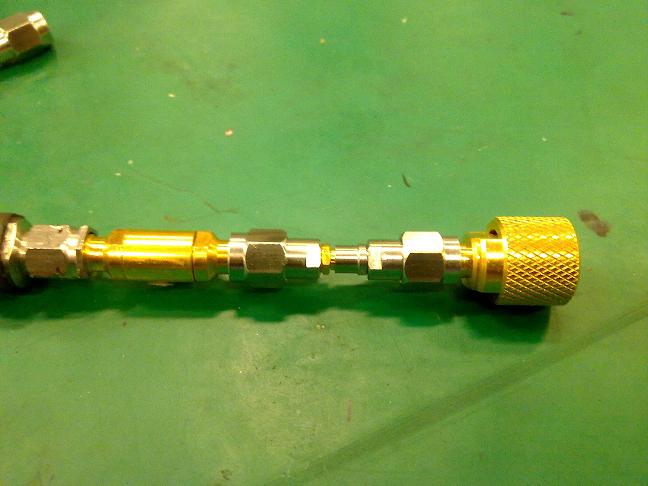

SMP/2.92-KJ与SMP/2.92-JJ 转接器对接测试结果:(做了10件左右,都差不多,下图为最好的和最差的)

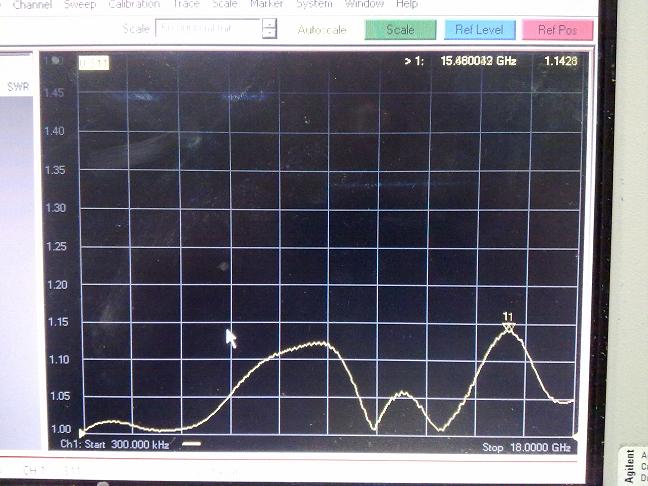

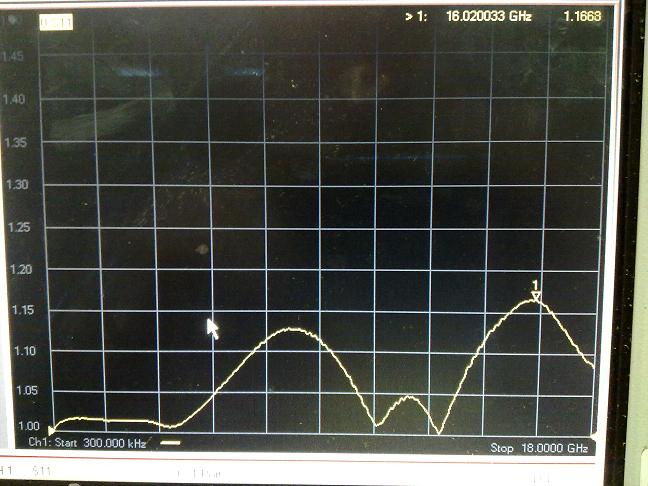

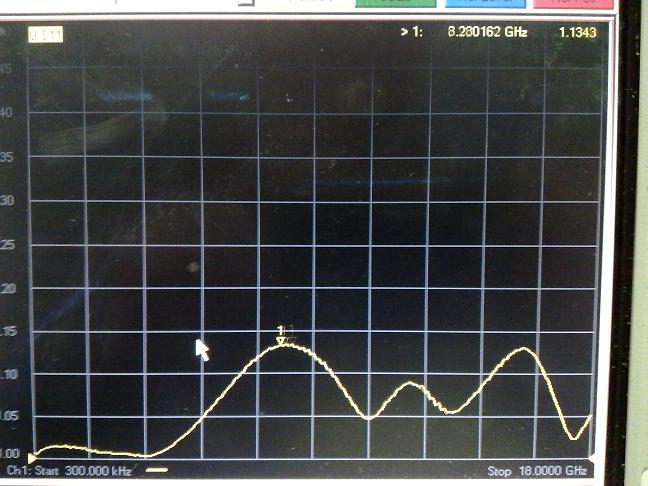

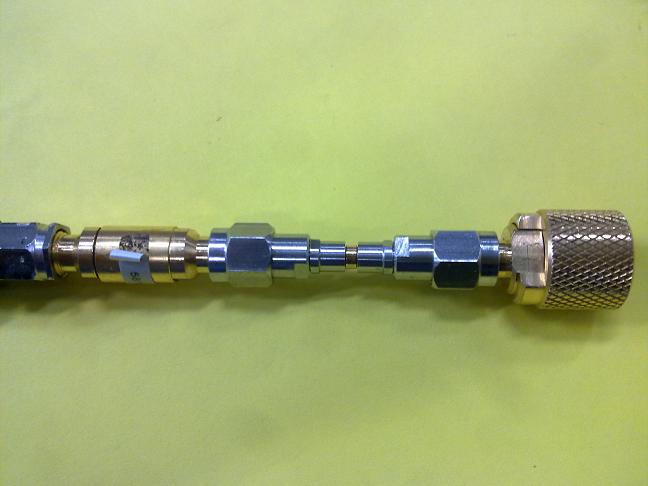

SMP-KK与 一对 SMP/2.92-JJ 转接器对接测试结果:(做了10件左右,都差不多,下图为最好的和最差的)
(说明:由于设备有限,也没有40GHz的矢网仪,只能使用0-20GHz的机子(安捷伦的3.5mm端口及3.5mm校准件)测试了一下,采用对接的方式):随便请教一下大家都是怎么测试的?
存在问题:这次插拔力太太太大了,机械结构还要改,用了全身力气才对接上,不过倒是对接的两个连接器在旋转,轴向拉升,弯曲,测试结构几乎不变,不知道吧插拔力改对了,这样会不会变化。

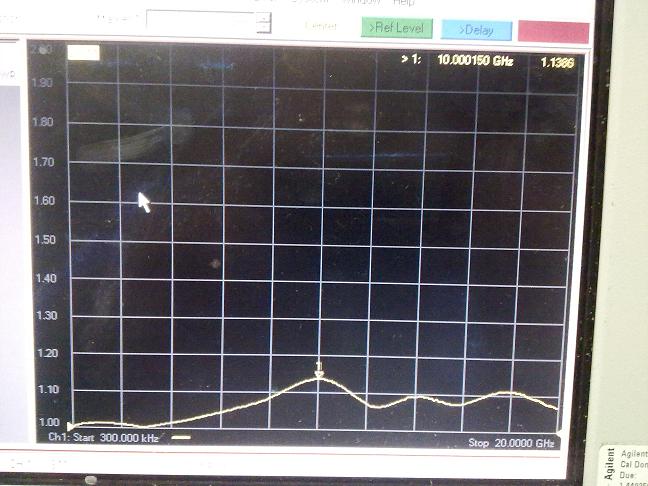

SMP/2.92-KJ与SMP/2.92-JJ 转接器对接测试结果:(做了10件左右,都差不多,下图为最好的和最差的)

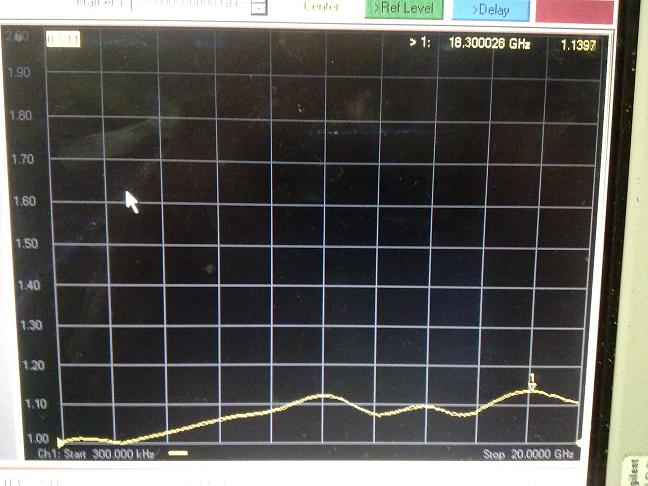

SMP-KK与 一对 SMP/2.92-JJ 转接器对接测试结果:(做了10件左右,都差不多,下图为最好的和最差的)
是不是要用时域看看啊
10G不是很好
小编研究的很深入。
最好还是到40GHz的表看看
40G大概到1.5左右
