PCB的连接器如何仿真
05-08

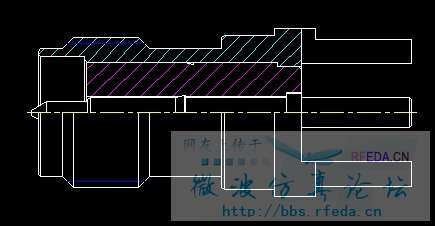

请问下右边模型要画到哪里来仿,谢谢。
后面直接延长就可以了,前提是确保是50欧姆。
右边直接画到PIN针末端吗,那空气外径要画多大啊?
空气外径算匹配就可以了。
如果针后面直径是1.27,那么空气外径是不是2.92,因为我看到有资料说50欧姆为空气介质时内外导体有个比值是2.3,或还是按阻抗公式算,因为是新手请别见怪,不过还是非常感谢你的回答!
其实比值2.3就是按计算公式得出来的,两种算法都一样。
哦,明白了,再次感谢。
这是一般的做法, 严格的需要同pcb线连接仿真,
同轴转微带太重要了,要优化的
