连接器的时域阻抗分析讨论

05-08

这几天查了论子里的所有贴子，
关于阻抗分析的贴子不少，但真正解决问题的贴子太少，
大家都简单地讨论如何在HFSS中设置时域参数，以便能看到时域结果，
但是以下几个关键的问题却被忽略了：
1）如何确认时域分析结果的准确性?可信服的依据是什么?
2）时域分析的主要目的是能从结果中了解沿线各点的阻抗不连续性情况?但是如何设置才能准确看到很是一个问题。

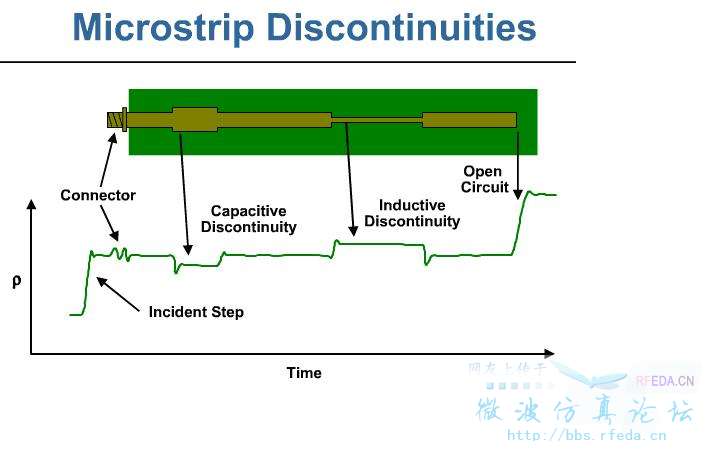

3）时域阻抗分析怎样才能看到如图片中所述的结果曲线尖点和实际不连续位置一一对应关系?
4）阻抗要以什么为准?以Re(Z)?还是以Mag(Z)?，Im（Z）?它们的物理意义是什么?Im(Z)可以忽略吗?
为此，特发此贴，希望能否借助该贴让大家都来讨论下上面的问题，各抒已见，显示咱群的不俗实力。
欢迎各位大牛、高手、坛主、各方神圣拍砖、留步。

1）如何确认时域分析结果的准确性?可信服的依据是什么?
基于理论分析，时域最能清晰反映连接器阻抗匹配的设计能力，但是非理想的信号源触发沿极短非匹配位置的定量分析带来了超强难度。
2）时域分析的主要目的是能从结果中了解沿线各点的阻抗不连续性情况?但是如何设置才能准确看到很是一个问题。
时域与频域相互转换的过程本身就是一个非理想的过程，时间和频率的有限性确定了一切都是这种考虑，这就引入了精度问题，设置对应处理问题精度的时间和频率关系，将能带来能够接受的结果。
3）时域阻抗分析怎样才能看到如图片中所述的结果曲线尖点和实际不连续位置一一对应关系?
尖点类似于过冲，实际不连续一般不会是这么长的一段，所以难以看到尖点过后的稳定段，但是信号源频带越宽，无疑能够表征的时域细节会更精确。
4）阻抗要以什么为准?以Re(Z)?还是以Mag(Z)?，Im（Z）?它们的物理意义是什么?Im(Z)可以忽略吗?
在进行模型分析的时候为了简化，我们以50（75）欧姆作为一个标准，实际，阻抗本身就是复阻抗，既然是复阻抗，那虚部与实部具有同等的意义，就如在平面坐标系中，只谈X或者Y，不能确定一个准确的点，最多确定一条线，而且是水平或者竖直的。但是以模值为依据的话，则可以确定一个圆，这个圆意义重大，它表明了阻抗随频率变化的过程和规律。
