请问怎么样测量BNC的特性阻抗呢?
05-08
一个美国客户要求测量BNC母对母的连接器,50 OHM和75 OHM的,现在客户认死理,必须要求我们提供特性阻抗的测试报告,要提供数据来证明我们做的是符合要求的 请问特性阻抗要怎么测量呢?
求助求助,感谢感谢!
求助求助,感谢感谢!
简单的我觉得要么时域测试,如果家里面仪器没有,金信诺肯定有,做电缆的肯定有,黄昌华肯定知道怎么测。
要么简单 截取个smith园图给人间看看,找个懂行的解释,我估计你解释起来就困难了,不是学微波的就不要瞎琢磨。
给你说,做电缆的 基本都会被人问到你电缆是不是50的 海是75的。
有这么好的资源不晓得用呢。

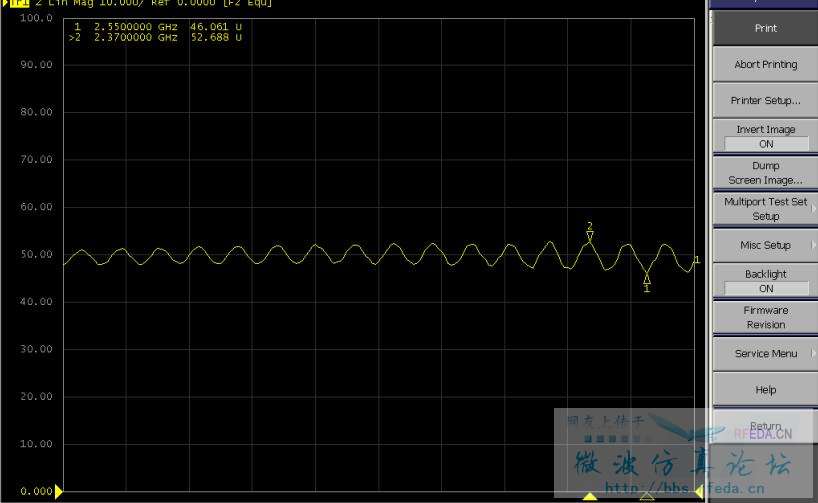

时域截取,然后选择smith圆图,或者找个对仪器比较精通的查看反射系数,编辑公式50*(1+S11)/(1-S11)换算对应频率阻抗,当然这个阻抗也可以用公式VSWR=1+|△Z0 / Z0|换算成驻波 给个图你看看
非常感谢 期待您的图
非常感谢哦
大概看看吧
新手过来学习一下
非常感谢!
