NM-SNAF 测试性能指标 活跃版面
05-08
今天刚好有100PCS的转接器单子在做,我想起来前段时间有兄弟在讨论,N转SMA得性能指标。
我们区分精密级别,以及半精密级别。

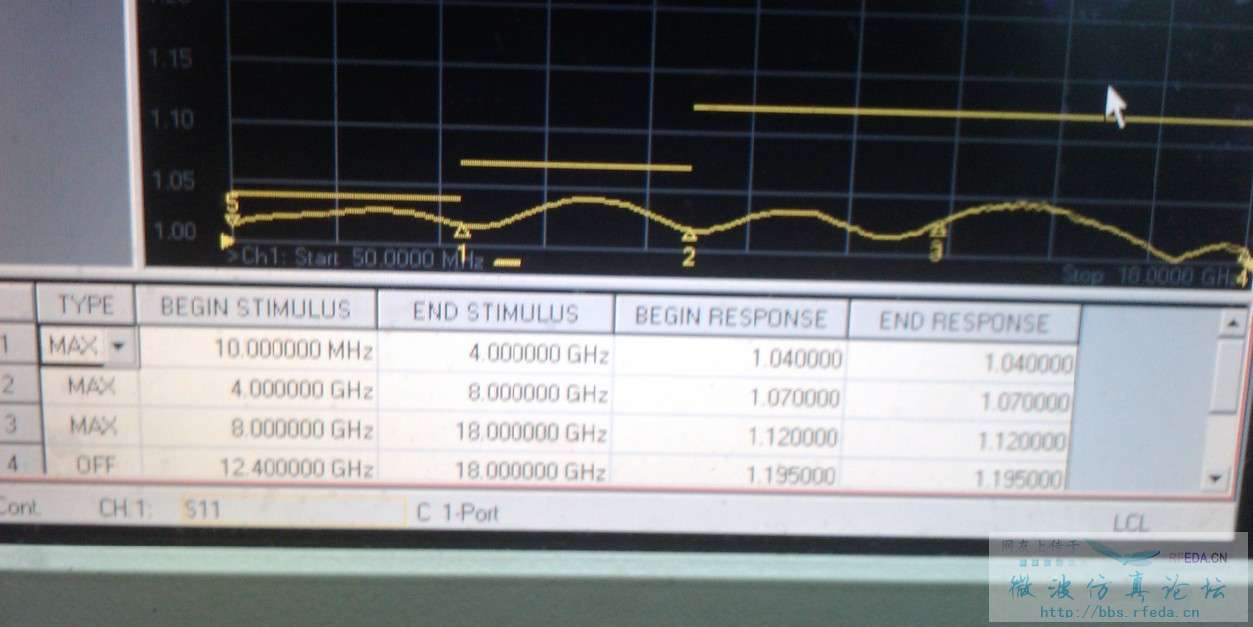

可以看见我们控制18GHz≤1.12,不过测试结果是远小于的,基本批量保证小于1.1.

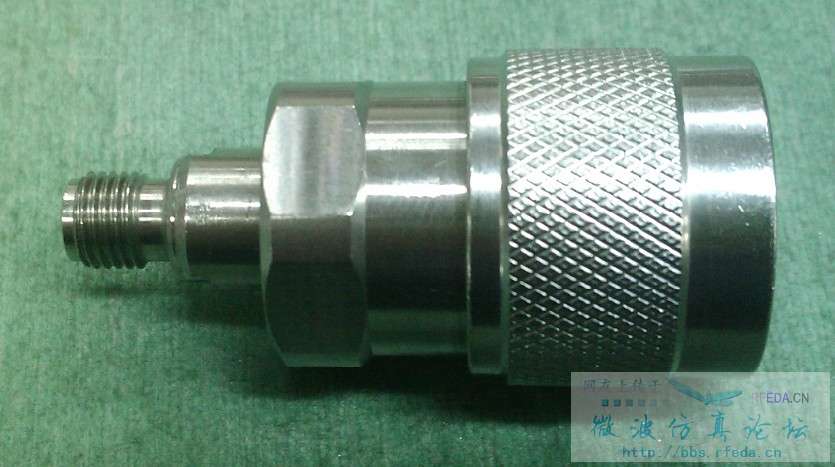

装配完成的外形

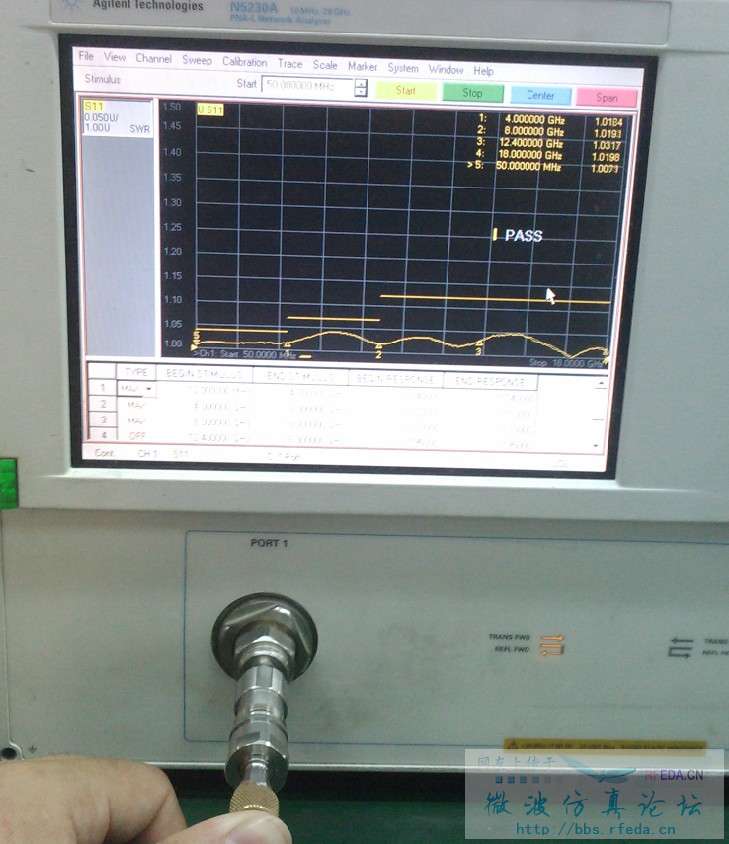

可以看见,基本18GHz≤1.05,远远比我记忆中要好。
PS 设计不是我设计,是美国货。
我们区分精密级别,以及半精密级别。
可以看见我们控制18GHz≤1.12,不过测试结果是远小于的,基本批量保证小于1.1.
装配完成的外形
可以看见,基本18GHz≤1.05,远远比我记忆中要好。
PS 设计不是我设计,是美国货。
真TMD给力。
不过这测试方法我这个菜鸟看不懂。怎么都直接插到接口去了。
拍个界面看看
单端口接负载测试看不懂?你嫖我
还有,有时候看老美产品是觉得给力,连我都有时候看着口水的。好歹我也做小十年了,自叹技术的确是长期积累的。
不是咱们仿制就能轻松搞定的事情。
拍个界面干什么?
SMA 和 N 的界面没见过啊?
好东西要多角度欣赏
在问一下,哥们你们控制在1.12一下的转接器算是什么级别?
如果可以,我很好奇,像这样性能的100件的量的这个转接器,你们的价格是?
叹为观止 叹为观止
小编 你3.5转N母的转接头是空气线的还是有介质填充的
你觉得酸什么级别呗,我一般就用来校准用用。业内比这个做的好的估计也不太多了。一般的转接器我们都是公司自己的型号。
几个问题,我还真的不清楚,不过我们自己兄弟公司购买,我任然需要花到40$,以上才能买一个。
在回复8楼,看好是SMA 我说的是SMA.我从来没有提过3.5.
小编 再求教个问题
你的测试模式是下面的哪种
1.仪器3.5-J端口 + 3.5-K/NF + NM/SMA-K +load
2.仪器3.5-J端口 + SMA-K/NF + NM/SMA-K +load
NMD3.5 M(AGILENT N5230A)+3.5 F-NF(自产)+NM-SMA-F +3.5 LOAD (AGILENT 85052D)
哥们不是又是凤市的吧
不是 咱一个不知名的小企业里半路出家的,不能跟凤市的比 差远了
