讨论:为什么VSWR反而在低频段的性能差

05-08

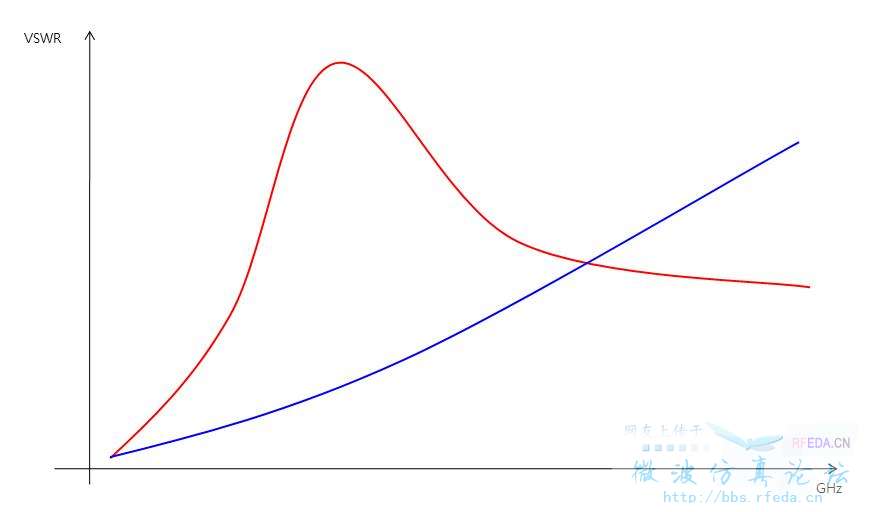

如图所示:
经常在模拟产品的时候发现,VSWR在低频段的性能很差,如何将红线所示的性能曲线改善为蓝线所示的曲线呢?


有点像是阻抗变换不合理产生的图形?这个问题有点笼统,说一下,你仿的是什么?

前段时间买的SMA电缆线组件也遇到相同的问题。在3G以下驻波比很大,在3G-12G的驻波比小于1.3。

不匹配了,

是匹配做的不好.建议你看看 TDR 仿真的结果,就可以大概知道哪个地方阻抗不匹配了

可以详细点吗?对这个问题也是心存疑虑

这是个典型问题,我在设计BNC,SMB 75ohm时,粗略补偿,VSWR很容易达到1.1以下,阻抗匹配也很容易。当然他们频率只需02GHz,但是高频就做不到,是不是阻抗还受频率影响呢?

我刚找到答案,和大家分享,问题在于特性阻抗是和频率有关的,VSWR反应的是阻抗匹配的程度,所以在应该是你设计时的补偿在高频时时合理的,但是在低频时并没匹配,具体我在回复以下这个问题时有参考资料
http://bbs.rfeda.cn/read-htm-tid-74954.html

这个要具体看你什么产品,这个一般是谐振点在3G的样子,你仿真的这个东西不小哦
