三同轴连接器是怎么计算特性阻抗的？

05-08

不知各位前辈，能否传授点经验。三同轴连接器的设计！
先谢啦！

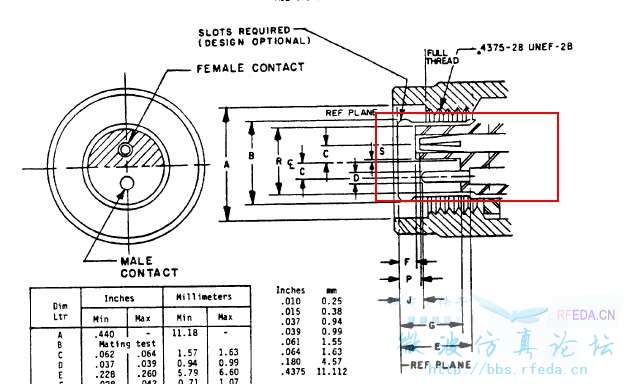

另外外MIL标准上看到此结构，

图示是什么结构，貌似也不是三同轴连接器?
特性阻抗值又是怎么算的?

此结构配什么线缆?

此问题求答案！
谁知道的传授一下啦！

应用场景?

看结构应该是TWIN TNC，可以按差分对信号仿真计算。

楼上正解，三同轴这一块做的比较少，只记得结构是很复杂的，性能好像倒没什么特别的要求！

什么地方用?

这是双芯的，不是三同轴

三同轴也叫BN13

完全的三同轴就是两个单独的同轴啊。双内导体是可以直接仿真计算端口阻抗即可。并可以计算两个导体件的耦合系数
