N-SMA业内能做到什么程度啊?

05-08
RT,不知N-SMA的转接器业内能做到什么程度啊?

客户需要什么程度,就会出现什么程度

我没说清楚,像小批量生产的(100件左右)做的比较好的能做到什么程度?

现在的公司都分,是测试用,还是工程用。
测试用又分是自己用,还是卖人家用。
我们一般自己用的结构都不卖,卖出去的结构基本都是通用的性能。
DC18,VSWR1.12,不过我们出厂的控制在DC18 VSWR 1.1.

哇!小批量,18G,1.1以内,真的很不错啊!

DC-18G,1.1,不错的指标

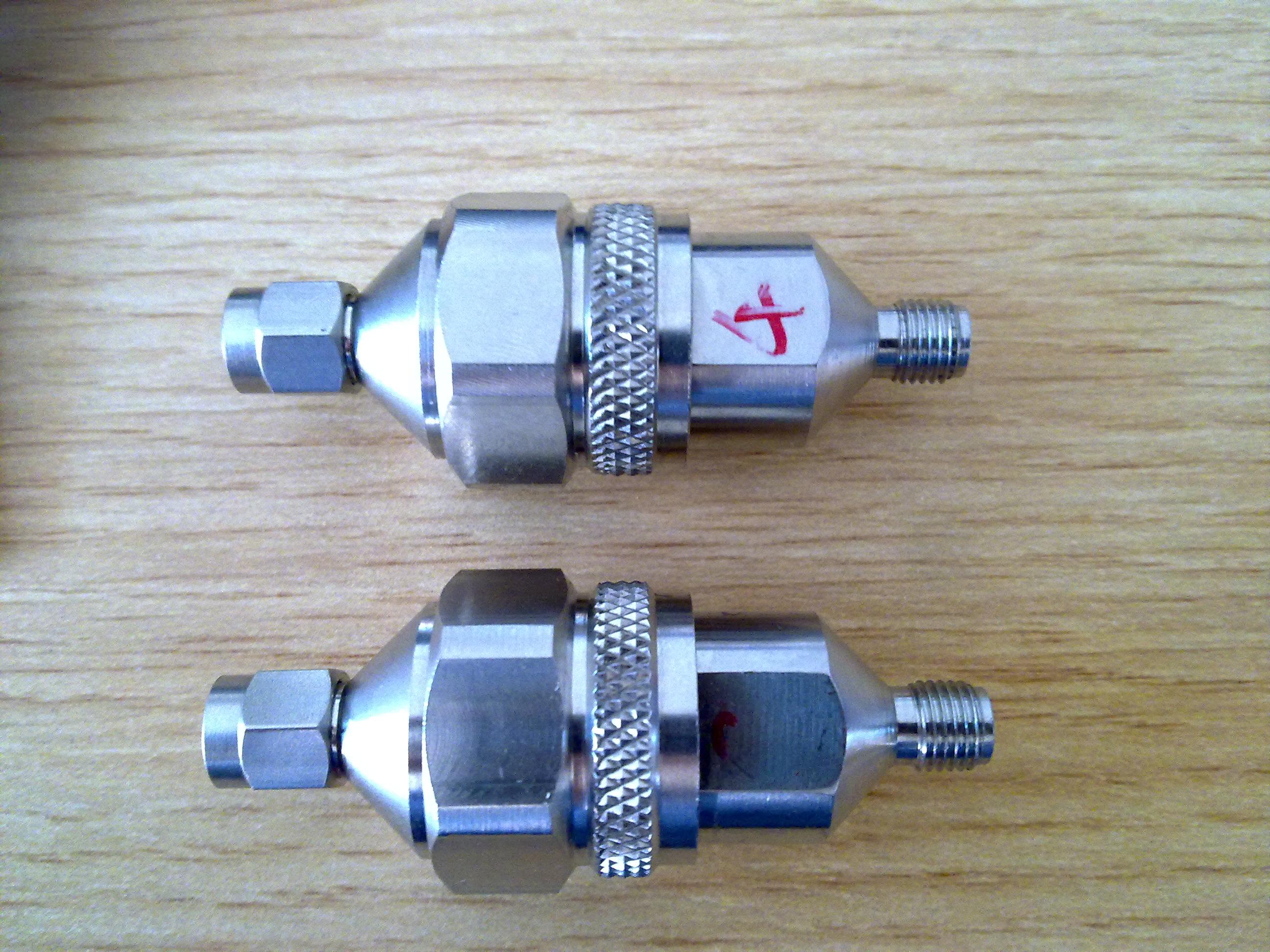

没有N行校准件,奖两个N-SMA连接一起用SMA端口测的,测了4件
整体VSWR1.16到1.19

从你的产品外观上面看,怎么都觉得不好看,不论是滚花到六方的过渡,还是螺纹外观。

滚花是用老式的滚花刀做得 没打算要下功夫,螺纹扣头扣尾存在细小毛刺,螺纹整体就是不怎么平整光亮。这都是加工问题啊,一直比较头疼。
但是说外观的美观设计,我觉得还是没的说。本人对这些方面一直比较“纠结较真”的。

确实够牛拜的 小批量的贵司也做吗?
1 HIGH POWER LOW LOSS RF CABLES 1
Type I: Length : 15 m
Frequency range :DC -18GHz
Insertion loss : < 0.5 dB/m at 6 GHz and < 0.25 dB/m at 2GHz
Power Handling : 500W CW -1500W CW power from 6GHz -2GHz
RF leakage : -80 dBC
Impedance : 50 Ohms + 1 ohm
Operating Temp :-550C to 1500 C
Dielectric Strength : 6 KV –rms
Dielectric material : PTFE
Dielectric constant : <1.5
Max. outer diameter : 8mm
Connector : N type male on both ends
VSWR =1.3:1
2 HIGH POWER LOW LOSS RF CABLES 2
Type II : Length : 10 m
Frequency range : DC-18GHz
Insertion loss : < 0.7 dB/m at 6 GHz and < 0.4 dB/m at 2GHz
Power Handling : 200 W CW -500W CW power 6 GHz -2 GHz
RF Leakage :-80 dBC
Impedance : 50 Ohms + 1ohm
Operating Temp : -550C to 1500C
Dielectric Strength : 6KV-rms
Dielectric material : PTFE
Dielectric constant : < 2
Max .outer diameter : 8mm
Connector : N type male on both ends
VSWR = 1.3:1
这两款的, 同时手上还有一些转接器,客户是从雷迪埃买的,现在想换厂商的

我看了几个帖子,那个娃娃总是发英语,请你回归母语!

抱歉  我一直是用的母语的 。 英文部分是复制客户的需求,不是我写的,别误会

这驻波不错

N-SMA  DC-18  VSWR <1.08
