大家都来晒晒自家的SMA电缆组件性能

05-08
RT
(量产水平,例如同时做100根)

我公司不做,只买

那你们对买的产品要求怎么样?

这个话题有点意思。
不过贴出来最好的标明配哪款电缆,要不我先晒一张抛砖引玉。

zhou兄搞起,你不抛个砖没人跟近啊。

当然也可以晒 3.5  2.92  2.4的组件,不分接软电路还是硬电缆,必需批量水平,顺便说说接什么电缆

那我先抛个砖头砸点水花出来,最普通的,2号半柔电缆,批量加工:DC---18GHz  VSWR小于1.15

是个大浪花,请问界面是标准界面么?

标准界面的,不是Super-SMA的界面

我也跟进一个,SMA标准界面,没有扩频,电缆焊接装配,可配接内导线1.7mm所有电缆(目前只实际做了Gore CXN3449和Astrolab 32055),无论K头J头组件量产1.17。

更正补充:内导线1.7mm以下电缆。

楼上的和我这边做的指标差不多哦(同一电缆)!但是如果接2.4mm内导体的电缆就差点了,我这边基本到1.25左右了

我的那个结构只能传承内导线1.7mm一下了,2.4mm要换结构了,没试过,应该不好弄。

SMA配接电缆,最粗的我也只接到过UFB311A系列的(另外还有个TCOM300的,性能不怎么样)!

SMA 公转公的,用的是HARBOUR 402 的线 ,26.5G, 1.1以内,我昨天做的,结果和外部图我已经在坛子里贴出来了。

顺便说一下,界面是我定的,在MIL 标准上做了一点点优化。

我说的是标准接口,不扩频的接口,我一直觉的做扩频的接口意义不大的,应为母头你怎么做?虽然公头性能很好,频段提高,但是连接到系统上还是转成普通的K接口,打回原型,还不如整体换标准算了。
不过扩频电缆头还是有优势的,不如外形尺寸等,可以小型化一些。
还有你的是整体电缆组件的驻波比么?

不过即是扩频,整根能做到1.1,不说批量,就是那么几根也是值得膜拜啊。

不用担心,母头接正常的SMA即可,也不是什么做3.5或2.92之类的扩频产品,像这一类的扩频产品我也尝试过,它们应用的频率更高!分别在35G和40G,但这里我说的就是SMA头,这个接头的COD 图与整根Cable的测试结果我已经在论坛里贴出来了,而且我说的也是整体电缆组件的驻波比,单个接头1.05左右。
顺便说一下,我接的是402的线,也就是说线芯是0.94的,这样设计起来比较容易实现与SMA接头的过渡匹配。其实这测试的结果比我仿真的略差一点,不过已经很接近了。

刚准备把仿真的模型与结果发上来的,找了一下,居然没找到。有空我再找找发上来吧!

其实设计这款Cable本来是为做测试线准备的,所以线的规格是自己选的,而接头是结合线的规格设计的。我想这样比较容易实现整体的高性能。




不知道你是不是上面那种接口结构。我觉得那种扩频不如就叫3.5电缆组件还好些。我觉得改变接口标准的扩频还不如换高频率的接口标准算了。倒是可以更好的配接电缆(但是和SMA母头连接的必需加入补偿),还有对整体电缆头连接器的尺寸可以有小型化的改变。

呵呵,有点较真了,大家讨论讨论。

看着这个shiofe提的问题很好
今天一前辈吃饭的时候也跟我说了这个问题,现在很多单位的测试接头,测试电缆都自己做,没问题,不过自己的测试电缆,转接器都没有按照标准精密同轴转接器的界面做,自己一味的追求性能,动自己的聪明,那也仅仅是自己单位,自己仪表,自己得到的结果,不代表整个连接器的性能。
如果MIL标准,或者IEC的界面,等等,你没有按照标准的界面去走,你补偿了,亦或者你的测试时不是按照标准的O级,1级,界面走,你可能自己配自己的能得到一个很好的性能,自己补偿了有可能,不过你和标准的界面的产品配对,百分八九十得不到你想要的结果。

国军标中好像有明确要求不允许在界面补偿?可能就是为了预防接口形式的混乱,最后导致兼容现象吧?

我是做了些调整,但和你说的这种结构有些不同,而且仿真的时候就是用的标准的SMA母头的界面配对设计的,测试也是先接的SMA 的转接头测到18G,这种测试OK了,才想着用35进行测试更高的频率。
再次申明不是扩频设计,绝缘体内径是1.27,外径4.1,不是SMA扩频产品。
其实大家通过仿真设计就能把自己的SMA性能提高,不需要通过扩频,如果是扩频还不如直接做35 和292的产品。

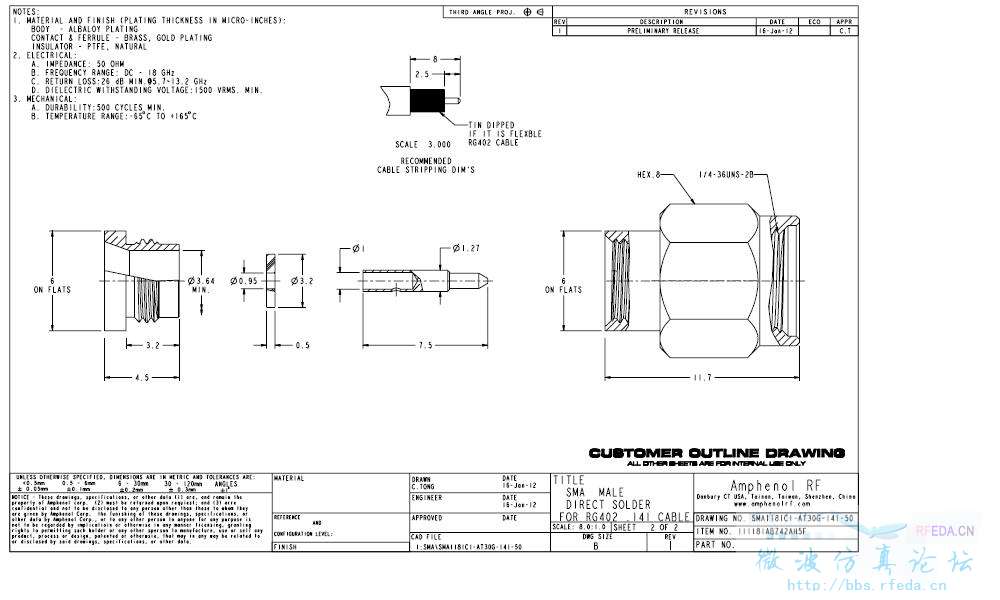

我还是把图发上来,大家参考一下吧!
