此处绝缘子如何补偿!

05-08

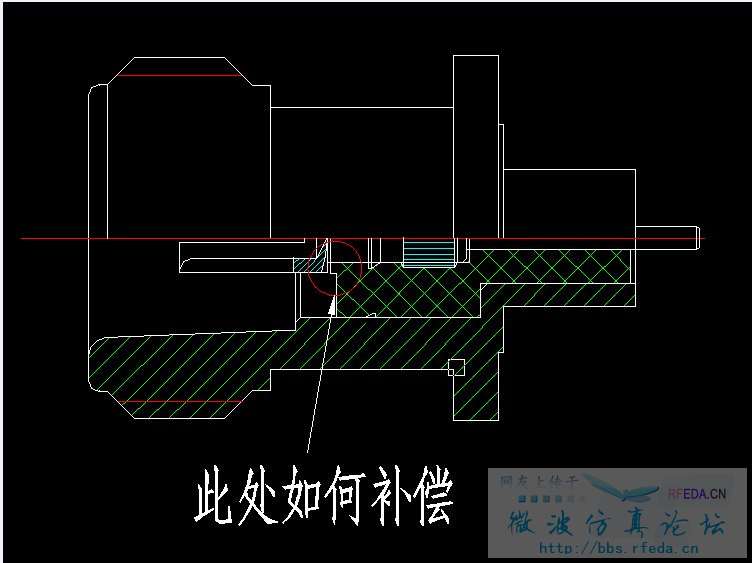

此处绝缘子如何补偿!


就根据同轴线的阻抗来弄啊,内导体半径,外导体半径,介质的相对介电常数就可以了、

前半段是50欧姆的,后半段是属于高阻抗补偿,阻抗定为多少才能达到补偿的作用。
还有此处的介质是空气和PTFE,此处介电常数如何确定?
谢谢!

是DIN头啊,小编要做到什么指标?图示绝缘子不是有补偿了吗

这个补偿优化问题你还是用仿真来解决吧
如果使用频率不是很高的话,个人感觉完全可以用改变3.04和倒刺之间的光外径来做高阻抗补偿,这样绝缘子就只要2段外径,相对减小绝缘子加工难度
纯属个人见解
