尾部支撑绝缘子与支撑绝缘子的区别?

05-08

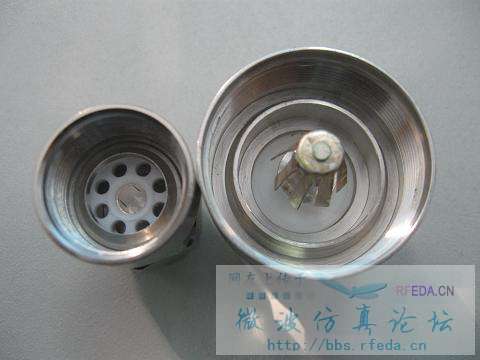

大家好,新手请教N型馈线连接器尾部有一个圆形塑料片,上面有很多小圆孔,这个是尾部支撑绝缘子吗?他 有什么作用?有没有这个塑料片对电气性能有没有影响呢?有的N型连接器又没有这个塑料片。

你正过来在拍张呢?

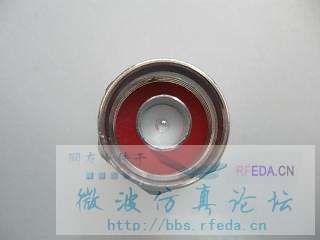

正面图片发了

侧面呢?

这样设计是为了增加插孔的强度,绝缘子打孔是为了减小介电常数,从而使阻抗更加匹配。不过一般不用PTFE材料打孔,主要是PTFE材料太软,可以选用别的材料打孔。

有的N型连接器没有这个绝缘子,那插孔的强度会减弱,电气性能是否会更好一些?

一般,就一般而言,如果使用方法合理,且按照规范的操作指导来进行操作,你可以不第二个支撑,不过一般施工队是根本就不知道连接器是什么东西,所以,从设计上面你不要为了这么个3、5分钱的东西而使得你的产品耐用性降低。所以建议你还是 用
如果不用电气性能是否能够更加好些,这个不见的。只要设计合理,特别是3G频率内两种结构还是都能够获得比较好的电气性能的。
我记得当时我们适配了13家的电缆都是满足移动招标要求的,当然我们的结构一直是不加那个支撑,所以我们投诉的也多。

大多采用聚碳酸酯,开8个信号补偿孔,但是孔的 大小 和分布很有讲究,不会计算就仿造。   镇江旭升QQ 412728576

绝缘子是为了保证同轴连接器的支撑结构和特性阻抗
尾部绝缘子更多的是为了考虑在连接器到电缆转换处对整体性能指标的影响,如介质耐电压、绝缘电阻、功率等
尾部绝缘子有开孔和不开孔,根据补偿情况确定

开孔的是接1/2电缆的,应该是为了防止内导体在里面轴向串动的,也就是连接器的特点连接可靠,材质是塑料的,第2个是接7/8电缆的,绝缘应该是切开装入内导体的,材质是特氟龙的。
