交流：电缆组件的异常突变点

05-08

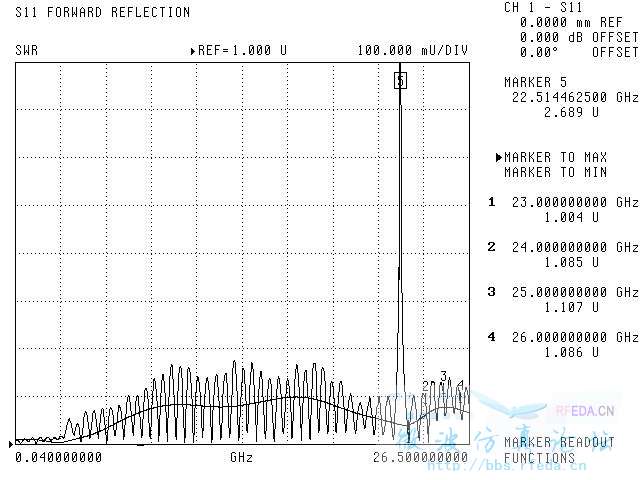

发表个话题，近期做了款SMA-Micro-coax UFB197C电缆组件，性能如附图。
从曲线看是正常的，时域也正常，只是在某一频点有突变。当然，这种情况一般有几种原因：
对于长电缆组件来说，可能是电缆的坏点造成，但我做的是200mm短电缆组件。
其次是组装工艺，包括焊接，但我重新做一根电缆组件，结果还是那样。
最后只能考虑是连接器内部结构尺寸了，现贴出来也是提供朋友们交流。

从原理上分析这肯定不是连接器的原因造成的。
时域的周期性变化是肯定的，虽然电缆很短，也是电缆周期性原因造成。
如果是连接器造成，那肯定是整体的性能恶化。

以前我也遇到过这样的情况，弄了好久也不明什么原因，后来换了一个厂家的电缆就好了。估计可能是电缆的问题多一些。

从图形上看，我倒觉得首先考虑连接器到电缆的过渡问题，其次是连接器结构的问题（装配工艺也包含在内）。因为虽然满足规范要求，但测试结果并不怎么好，如果这是典型的测试结果。如果组件要达到26G,在18G以内的驻波比上升太快，最好能控制在1.12以内。
Micro-coax UFB197C电缆一般不会有什么问题，到26G性能也很好。只是内导体为多股，就看小编怎么处理。谢谢！

考虑一下焊接的工艺，有时候焊接部位有小的虚焊或者其他问题，就会出现这种毛病，但是没有什么规律，不知小编最后找到问题了没有，当然，最好的办法还是换一根电缆，换一个操作人试一下，

电缆的问题居多！焊接的可能性较小！

很想知道小编的改进怎么样了?
有进展没

小编找到问题了吗?电缆长度变变，看是否还在原来的点，可确定电缆是否有问题

线缆安装问题。连接器一般不会有这么突变的。

找到原因没?

兄弟们，是频率截至了

不知小编找到根本原因了没?我觉得可能连接器某个位置设计存在接触不稳定机会，形成0.0Xmm内的微小空腔，相同于是个滤波器，这样会在某个窄频段产生高驻波。
