Insulation between 2 contact

05-08

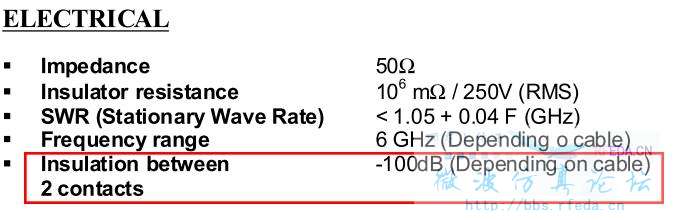

以下紅線部份所示何意?


隔离度的意思

Thank you Yunsheng,並排同軸連接器的隔離度如何測試呢?一般要求為多少?懇請幫助。

最早的时候碰到过隔离度的问题,见谅我也不了解这个测试。
但是根据你是所示的技术要求,是电缆之间的隔离度为主要参考对象,所以建议选用高屏蔽的电缆。
一般编织层覆盖率达到100%的编织层,都会有较好的屏蔽效应,这样会减少彼此之间的耦合,提高隔离度指标。
目前在军工行业,连接器也提出屏蔽效应的问题,其用意也是提高隔离度,这个属于电磁兼容和电磁干扰的问题,所以如果连接器所用密封垫圈如果用导电密封圈会更好一些。

前段时间和同行交流,并向仪器厂家求证,隔离度测试为并行链路端接负载,其传输系数(换算成db)为隔离度。

应该是连接器的射频泄露指标。一般可以把连接器放在密封的波导管中测试。-100dB的指标,要求连接器界面的连接方式一般是外导体螺纹连接。

4楼正确答案,矢网两臂接两根电缆,两头均带负载测试,好的电缆6GHz,100dB没有任何问题,当然还要看接头,如果你用的是SMB  MCX我就不说了

矢网校准以后,我认为尾部接负载,开路器,短路器都可以,其目的并不是为了匹配,而是为了实现终端辐射的有效屏蔽。
过后闲下来做做测试,看有多大区别。

楼上说的完全正确,开路器么就不太清楚了,没见过

测过,没太大区别!
