Designer中进行TDR 计算

05-08

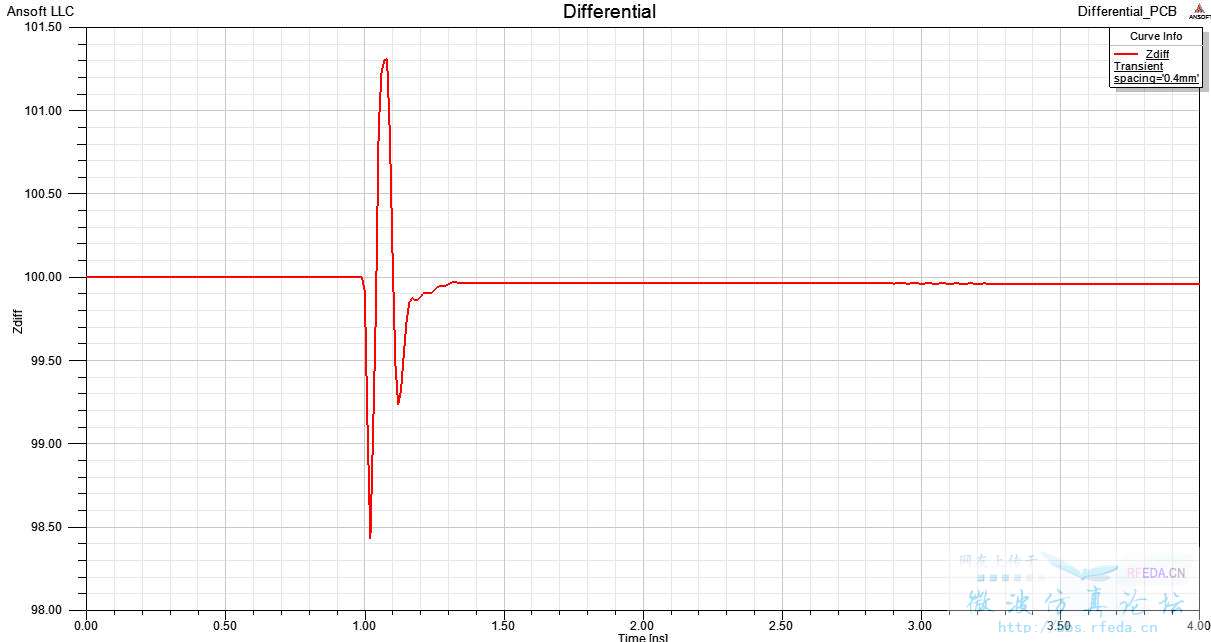

在Designer中进行连接器的TDR计算,用Designer5.0自带的例子进行差分TDR计算,当终端阻抗为100欧姆时计算所得终端阻抗小于100欧姆,但是实测总是大于100欧姆的。请教下Designer5.0中TDR计算时是否有阻抗的特殊处理?



  • 自己顶一下。
    也就是正常情况下1.3ns以后的TDR值应该大于100欧姆,但现在仿真出来总是小于100欧姆,中间的DUT就是从HFSS中计算所得连接器的SNP文件,有哪位大侠帮忙解释下原因。不胜感激哦。

    为什么没有回复啊?谁好心帮忙看看哦。苦思不得其解。

    大家都不是很了解,怎么回复?我最近也再看一下时域分析,咱们可以交流交流!QQ:312882478
