转接器N-3.5mm的尝试
05-08

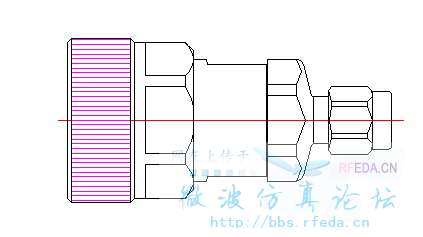

近期做了2款测试级转接器,一款是N-3.5mm,另一款是APC7mm-3.5mm。
现N型刚出来还在改进中,贴出来共享一下,顺便也想听听朋友的指正。
现N型刚出来还在改进中,贴出来共享一下,顺便也想听听朋友的指正。

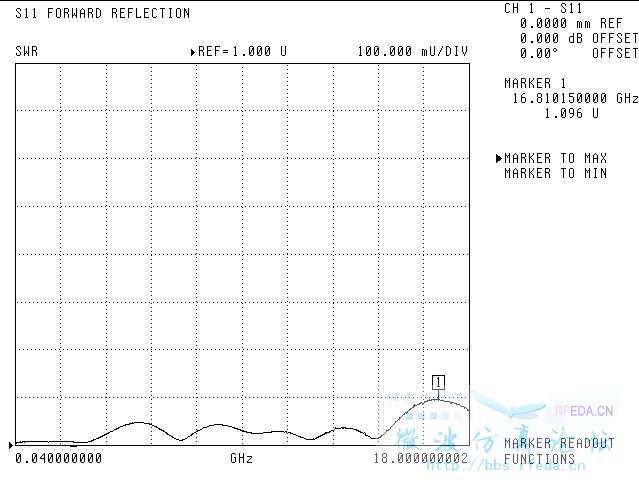

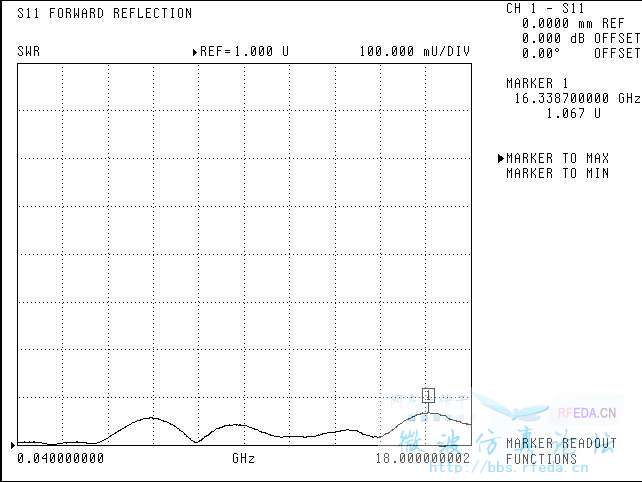

有细微调整了绝缘子配合间隙等细节,最终修正结果如下,与安捷伦相比曲线基本重合,可以告一段落了。
一流的设计,一流的机加工,一流的装配技术。恭喜小编。
希望尽快能够看到无槽female型,而不只仅仅是对支撑结构和过渡补偿的验证与实现。
总体性能非常好,就是在低端时若能做得好些,不要出现太大的峰值就更完美了,但往往要做到整体呈线性关系的曲线,那比整体曲线低的更难。希望同小编多交流!
小编高人 顶礼膜拜
看一看!希望对我有帮助!
高手,新手学习中,HFSS仿真在设计中到底起什么作用?根据小编经验,PTFE介质介电常数到高频(50GHz)怎么变化? 希望跟小编多多学习
看看,了解一下
