N型接Semflex稳相电缆的尝试

05-08

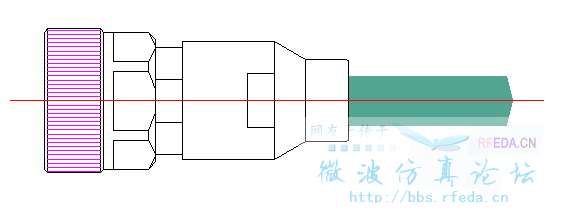

最近有许多同行对18GHz的N型比较热衷，近期我对美国的Semflex L290进行了尝试。

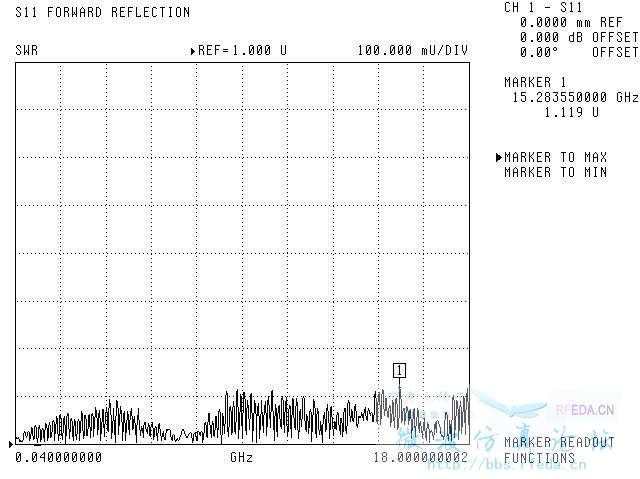

当然，下图VSWR不能代表批量水准，毕竟组件的装配工艺太重要了，只能代表一种
尝试而已。从性能的提高反反复复试了几十次，为提高那么一点做了大量试验工作，
我觉得国人同行也应具备这种品质，共同来把产品做精做强。

呵呵，周兄的18ghzN型在电气结构方面看来已经很成熟了，恭喜！

这个是极品了，我这边批产只能到驻波小于1.3，惭愧

没看出来啥，解一下啊！

一般国内RG402电缆 NF-NM不知道能做到什么指标

我设计了款18G的N型测试电缆，到16G，VSWR急速升高，不知道设计哪出问题了
因为HFSS模拟没问题，样品表现为特性阻抗偏高，还要修改，不知道怎么下手
请大虾指点啊
用的国外的稳相电缆
