SMA半刚电缆焊接问题!
SMA STRAIGHT PLUG 组装.141 半刚电缆,要求频率18GHz,VSWR 1.1 以下.
采取绝缘体后装方式,但在焊接BODY与电缆时,电缆的绝缘体受热突出许多,导致连接器绝缘体无法组装到位,即使很短时间线缆绝缘体也会突出
(设备感应焊,.141 CABLE 是铜外导体镀锡,要求要有独立的中心导体,不要线缆导体直接作中心针,目前没有低温焊锡丝)
请各位给点意见,低温焊锡丝不要建议(用量少,要订)
SMA 结构很简单,就是绝缘,中心针散的,其他组合好了
你可以用烙铁焊,不要用高频焊看看那,我没做过,我就说说。
或者感应焊的时候温度时间控制下。
自己找找参数看看,多试验。
这个要做工装固定好内导体,再焊外导体冷却后再压绝缘体。
18ghz内要实现1.1以内的驻波比,非常少的量可能较好实现。
但是如果批量生产,这个指标过分的高了。
这个指标相当高了,可以做到,需要精细化作业,不但要求连接器的精度要足够,电缆的阻抗也要均匀一致,而且要求焊接工艺要精细;半刚电缆焊接无论焊接时间有多短,绝缘体都会膨胀,主要看膨胀多少了!解决的方案有两个:一、电缆做时效处理,减小绝缘体的膨胀。二、工艺解决,将长出的绝缘体待冷却后去除,将绝缘子冷冻后压入。成品率可以保证在80%,成品率的高低取决于连接器的精度、电缆的均一性、工艺的精益性和焊接人员的熟练程度,四个方面都很好的话,成品率会比较高!
可以考虑免焊接结构,但即便是免焊接结构,实现18GHz内不高于1.1电压驻波比的指标仍是需要一流的高手来进行设计和装配指导。
非常感谢各位的回复!
最后的方案是使用了低温焊锡丝!原因如下:
1.电缆的时效有做,但是还会突出,导致最后绝缘体不好装.
2.用工具去除突出来的绝缘体是可以,Radiall有此工具而且在用,个人感觉没必要,作此工具蛮贵的,要求切削蛮好.
3.没有作免焊的结构,原因现有结构很经典也很实在,大家都在用.
谢谢各位!
小编可否分享最后的测试结果,如果批量可以达到1.1以内的指标的话,无疑给同行提供了可资奋斗的目标。
以达到1.1以内的指标的话确实很好 。

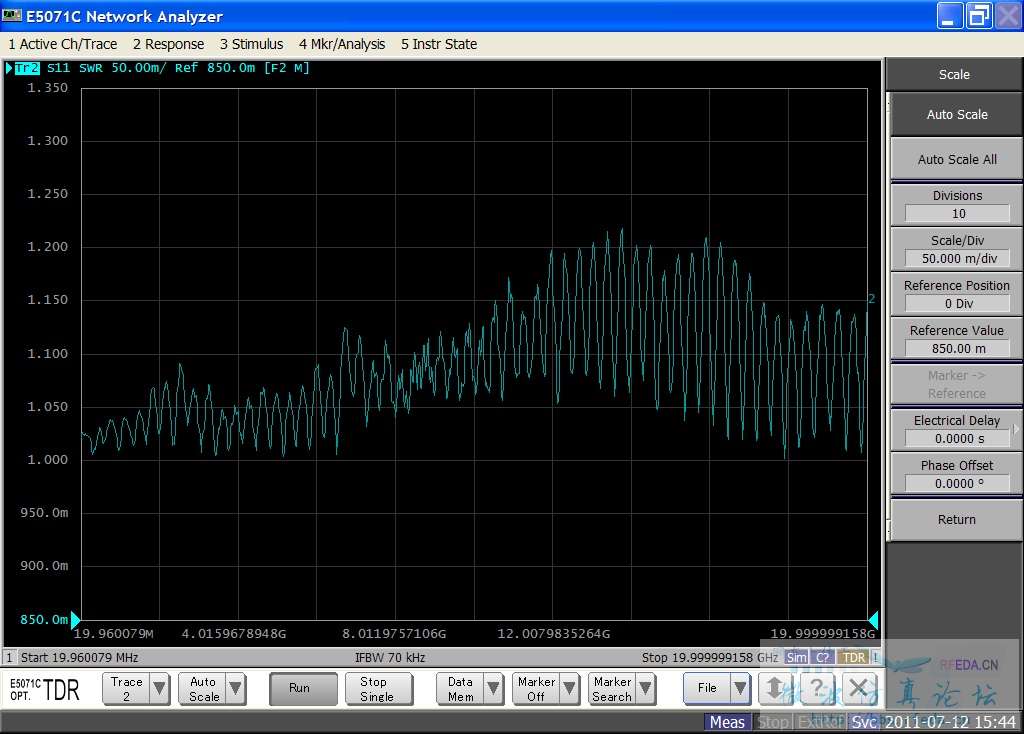

这是H&S 的半钢电缆,S11 指标已经非常不错啦,10M~20GHz 内 小于 -20dB ,最差SWR约1.22,对应SMA接头处的阻抗50 +/- 3 欧姆。
不知大家追求1.1的驻波比,意义何在。
上次一个单子,33G,用3.5的做到你这样的指标,竟然被说指标没有竞争力呵呵
不过那个产品加工的时候出了点小问题,不然的话指标是不会超过1.2的。
精密产品不能用切除绝缘体焊接的方法,两点需要明确:1、时效处理电缆的作用不是让绝缘体焊接涨出影响变小,而是对电缆预处理,保证一定温度内电缆介质的物理稳定性;2、涨出切除会改变绝缘体部分介电常数,无法控制,除非经过大量试验验证在什么温度、什么焊接时间内切除部分的变化在什么范围,才可以定论。
建议你换一种思路,利用工装在焊接后进行切除。
留爪。
