如何选择微带连接器的针的直径大小？

05-08

微带连接器的针有粗有细，有长有短，选用时应遵循什么原则?

常用的微带连接针我整理了一下，供参考。

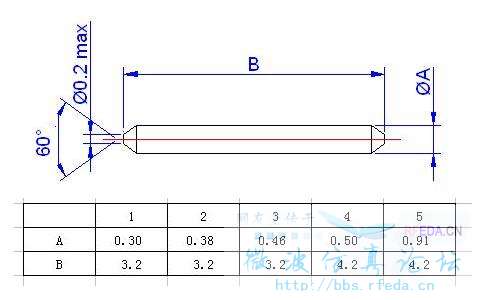

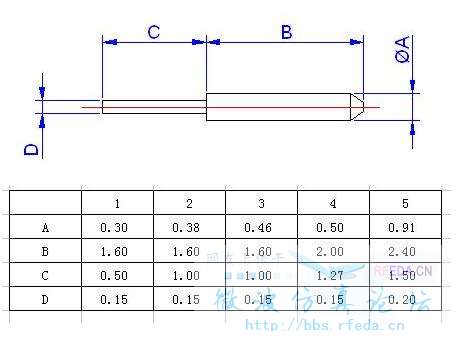

当然，还有其他结构，如图。

微带连接器的针的大小与焊接微带的宽度和厚度有关！直径与微带的宽度比尽量接近1:1，以达到适配的目的！

谢谢！
请问楼上，长度与什么有关?可以任意剪短吗?

我感觉没什么特别规定，只要安装方便，容易焊接牢固即可。

长度越短越好，由于阻抗匹配问题，越短的话容性越小

恩，除了针脚越短越好以外，还要注意从连接器出来后，介质和地的变化。连接器中介质一般是PTFE，而出了连接器后将变成空气。此外和回流路径的距离也有所变化，一般处理方法是减少PCB上和参考地的距离，因为如果是微带线的话，介质将成为空气和FR4板材的混合。

谢谢！
请问楼上有的连接器从法兰盘出来后插针只有PTFE绝缘，而没有金属外导体，是不是PTFE绝缘长度越短越好，或者尽量不要选此种连接器，而选用带有金属外导体的?

国外相关的波珠资料中，插针直径0.51、0.46、0.38、0.3、0.23mm推荐的使用上限是8、18、26.5、40、67，我们也据此做过测试，大概也是这个规律，当然频率上可以不那么拘泥，但基本规律是这样的。对于这类介质穿墙的结构，我们认为插针越粗，插损越小，但随着频率的提高驻波会变差。
但对这类产品要关注两个问题：
1、很多产品介质中的插针直径是比较粗的，插针露出介质后直接变细，这样插针在介质端面形成一个台阶，这对性能有一定影响，这个台阶要尽量小或者没有才好。
2、不要只盯着连接器的性能如何，实际在使用中，客户对连接器的装配方法和打孔精度也对性能有极大影响，即使再好的连接器，如果装配不当，也发挥不出最佳性能。关于前面说的金属外导体的问题就是这个情况，其实是否有金属外导体，理论上性能是一样的，但客户在实际使用中，往往无法精确保证打孔的直径和深度，如果用PTFE介质的，无法保证50欧姆的阻抗，这样装配出来的效果就不好。而采用金属外导体的，可以降低对打孔精度的要求。只要保证是50欧姆传输，其长短对驻波没有影响，插损会有一点增加，但比较小。

Connector Pin Depth SpecificationsConnectorPin Depth
(mm)Pin Depth
(inches)Specification (1)7mm-.005/-.0635-.0002/-.0025IEEE STD 287 (2)Type N 50 ohm male-5.258/-5.360-.207/-.211IEEE STD 287 GPC & LPC (3)Type N 50 ohm female+5.182/+5.258+.204/+.207 IEEE STD 287 GPC & LPC (4)Type N 50 ohm male-5.283/-5.360-.208/-.211MIL-STD-348A Test Conn. (5)Type N 50 ohm female+5.182/+5.258+.204/+.207MIL-STD-348A Test Conn.Type N 50 ohm male-5.334/-5.842-.210/-.230MIL-STD-348A Prod. GradeType N 50 ohm female+4.750/+5.258+.187/+.207MIL-STD-348A Prod. GradeType N 75 ohm male-5.283/-5.360-.208/-.211IEC 169-16 Grade 1Type N 75 ohm female+5.182/+5.258+.204/+.207IEC 169-16 Grade 1Type N 75 ohm male-5.334/ -.210/ IEC 169-16 Grade 2Type N 75 ohm female+4.750/+5.258+.187/+.207IEC 169-16 Grade 23.5mmIEEE STD 287 LPC3.5mmIEEE STD 287 GPC2.92mm (K*)IEEE STD 287 GPC & LPC2.4mmIEEE STD 287 LPC2.4mmIEEE STD 287 GPC1.85mmIEEE STD 287 LPC1.85mmIEEE STD 287 GPC1.0mmIEEE STD 287 LPC1.0mmIEEE STD 287 GPCSMAMIL-STD-348A Test Conn.SMAMIL-STD-348A Prod. GradeTNC male-5.31/-5.38-.209/-.212MIL-STD-348A Test Conn.TNC female+5.21/+5.28+.205/+.208MIL-STD-348A Test Conn.TNC male-5.33/-5.84-.210/-.230MIL-STD-348A Prod. GradeTNC female+4.72/+5.23+.186/+.206MIL-STD-348A Prod. GradeBNC male-5.31/-5.38-.209/-.212MIL-STD-348A Test Conn.BNC female+5.21/+5.28+.205/+.208MIL-STD-348A Test Conn.BNC male-5.33/-5.84-.210/-.230MIL-STD-348A Prod. GradeBNC female+4.72/+5.23+.186/+.206MIL-STD-348A Prod. GradeSMC pin contact (6)-3.40/-3.51-.134/-.138MIL-STD-348A Test Conn.SMC socket contact+3.23/+3.40+.127/+.134MIL-STD-348A Test Conn.SMC pin contact-3.40/ -.134/ MIL-STD-348A Prod. GradeSMC socket contactMIL-STD-348A Prod. GradeSMB pin contact (6 & 7)

请问9楼所说的使用上限8、18、26.5、40、67单位是mm吗?另外上段话是否可以理解为PTFE介质外无金属外导体的连接器最好在使用中通过金属机壳给它加上外导体?

0.51、0.46、0.38、0.3、0.23mm推荐对应频率上限是8、18、26.5、40、67GHz。PTFE介质外无外导体的，不是要后期加一个上去，而是说这种结构的产品，在使用时，腔体打孔精度对指标影响大，所以对打孔精度要求很高，否则性能会比较差，低频段显现不明显，在高频影响就很大了。如果对指标要求高，那么尽量在选择型号的时候，就选择有金属外壳的产品，这样对腔体打孔精度的要求就会降低。

嗯，楼上说的支持。

我微带宽度0.78mm，ka波段，30Ghz到40Ghz准备用k接头直接和微带接触连接，那我那个k接头伸出来的探针长度该是多少呢?直径呢?直径是用0.3mm吗?请教各位，谢谢

40g的大多使用直径为0.23，厚度为0.12的扁状针；也有很多使用0.30以内的柱状针，焊接长度通常为0.38-0.51。

谢谢楼上
呵呵呵呵呵呵呵

那探针长度呢?如果我0.3mm的话

探针长度即焊接长度，两者基本一致。

这主要应该考虑到它的匹配，应该不仅要考虑针的外径还应考虑外导体的内径以及填充介质，特性阻抗是它们共同决定的。

楼上说得不错，微带直径确定以后，相应的外导体内径也就决定了，介质填充与腔体之间。
对于ku波段及其以上波段，一般该介质为空气介质。
对于ku波段以下，一般该介质为PTFE。

资料很不错，谢谢！

请问，在设计18GHz微带线电路时，连接器与微带线平行焊接要比垂直焊接要好，有没有人有类似经验积累，微带线宽度多少、连接器直径、以何种方式接上性能最好?

微带宽度0.78mm，板子厚度0.25mm，Ka波段，那用什么样的连接器比较好，K接头可以满足吗
