射频连接器的电气间隙和爬电间隙如何计算?
05-08
各位大侠:
中心导体和外导体使用黄铜C3604,使用空气为绝缘介质,在保证阻抗(50欧姆)的要求下如何计算出中心导体和外导体间的安全电气间隙和爬电间隙?(工作电压为4000V,内导体直径为5.4mm,外导体内径为12.5mm)

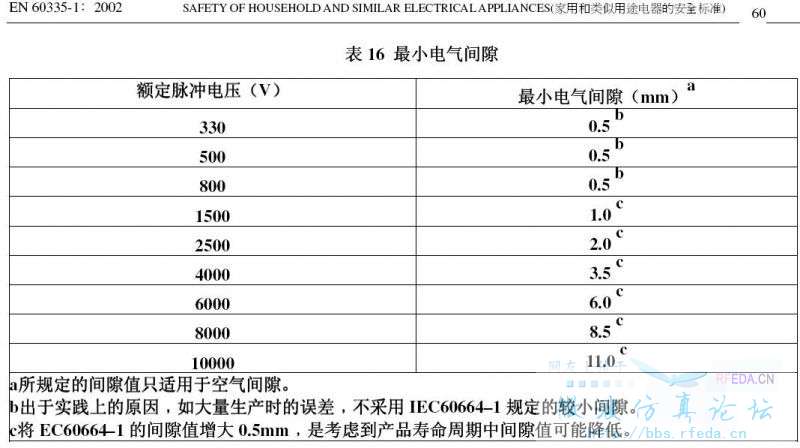

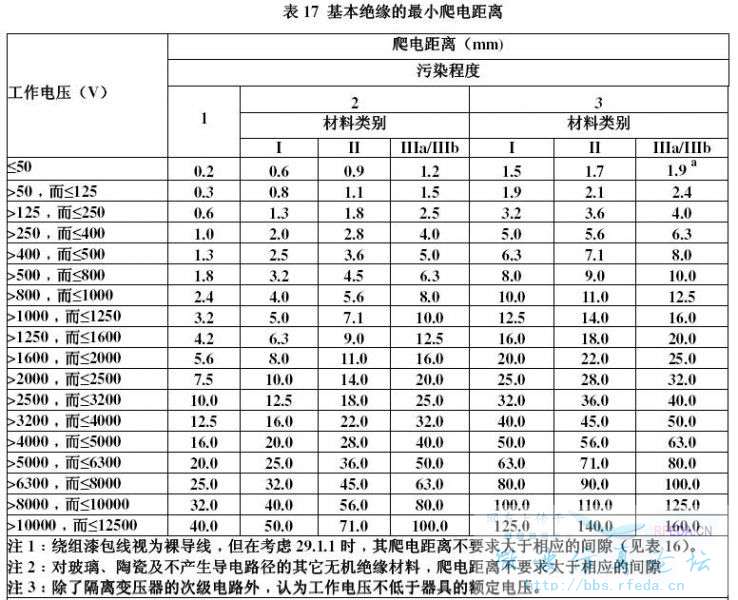

在 IEC60335-1标准中表16的最小电气间隙为3mm,而表17见附件--基本绝缘的最小爬电距离为12.5mm,本人遗憾应该以那个表格里的数据为依据来设计连接器,同时在网上找来计算公式,但算来算去都无法算出正确的数据来。在此想请教下各路豪杰如何参照IEC60335-1 表格里的数据或正确的计算公式是怎样计算的?
中心导体和外导体使用黄铜C3604,使用空气为绝缘介质,在保证阻抗(50欧姆)的要求下如何计算出中心导体和外导体间的安全电气间隙和爬电间隙?(工作电压为4000V,内导体直径为5.4mm,外导体内径为12.5mm)
在 IEC60335-1标准中表16的最小电气间隙为3mm,而表17见附件--基本绝缘的最小爬电距离为12.5mm,本人遗憾应该以那个表格里的数据为依据来设计连接器,同时在网上找来计算公式,但算来算去都无法算出正确的数据来。在此想请教下各路豪杰如何参照IEC60335-1 表格里的数据或正确的计算公式是怎样计算的?
