绝缘子低温装配

05-08
现有款SMA样品,从结构上分析绝缘子是前端压入到固定槽内的,不知是否是低温装配的,其实施条件怎样?

我觉得此方案可行,PTFE膨胀率较大,具体工艺需验证。不知有没有直接注塑工艺?

具体结构能否发上来看一下?

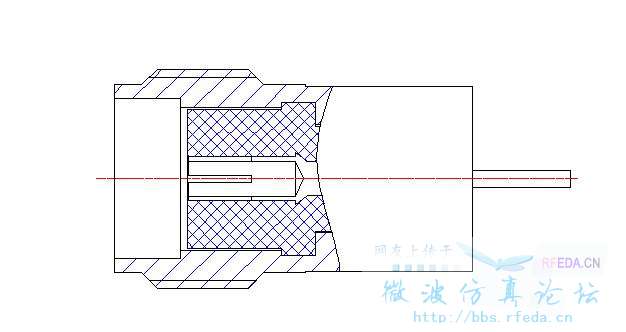

我现将结构发送上来。


从结构图上看,凹槽内的尺寸与凹槽外的尺寸应该相差不大,单边相差有0.2mm?且凹槽内绝缘子与壳体之间有缝隙,会不会是强行压入?理论上低温绝缘子会变小,但毕竟有限!可以考虑先做低温处理然后靠工装强行压入试试!

没问题,我做过这种结构,单边0.1-0.2mm,不需要低温处理,末端倒角后直接压入。不过绝缘子会转动,在内导体上加网纹滚花压入即可解决。

这个结构好,集补偿,固定于一体。

如果要确保高温不转动的话还要加倒刺结构。

原来大家都用的这种结构啊

感谢大家的回复帮助,我已试过可以直接压配。我又研究了西南微波的几个产品,包括老外的SMP。
发现其用壳体内部凸台绝缘子压进有异曲同工之妙。真的,细节很奇妙。

这种工艺在老外的产品上应用的比较广泛,只是对产品零件的机械尺寸和配合尺寸要求较高。

老外的经常采用这样的结构,我也遇到过好几次了,不过我们直接把他拉平了
