SMK（2.92mm）的尝试

05-08

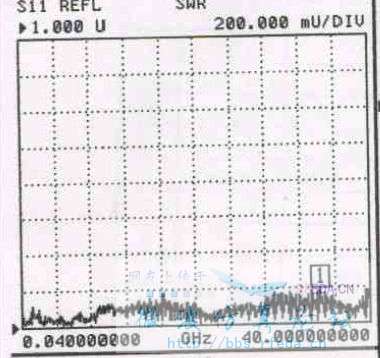

最近做了几款2.92mm的微波连接器，附实测图。感觉还要再改进呀，请同行提提宝贵意见。

不错，Zhou兄用什么电缆?

1.接的线缆是哪个型号? 可以做到40Ghz
2.测试负载端口是哪个界面的负载?

现我用的是安立37000矢量网分仪，2.92成套负载包括测试线，当然手头也有2.40的成套负载。

电缆就是普通的半钢086（RG405），选用电缆也要查看一下电缆的截止频率。

不错，不知道做了接软电缆的没，性能怎么样?

性能非常的不错

过来学习一下

从指标来看很好，但是需要更进一步的了解产品的结构，这很重要。

哈哈，行家一出手便知有没有，yunsheng兄果然是位内行，领教了！

呵呵，其实对连接器的理解，还差很远，不敢说是行家，周兄更高一筹。

都这么谦虚

你这个电缆是国内的普通SFT电缆?
还是H+S公司的?

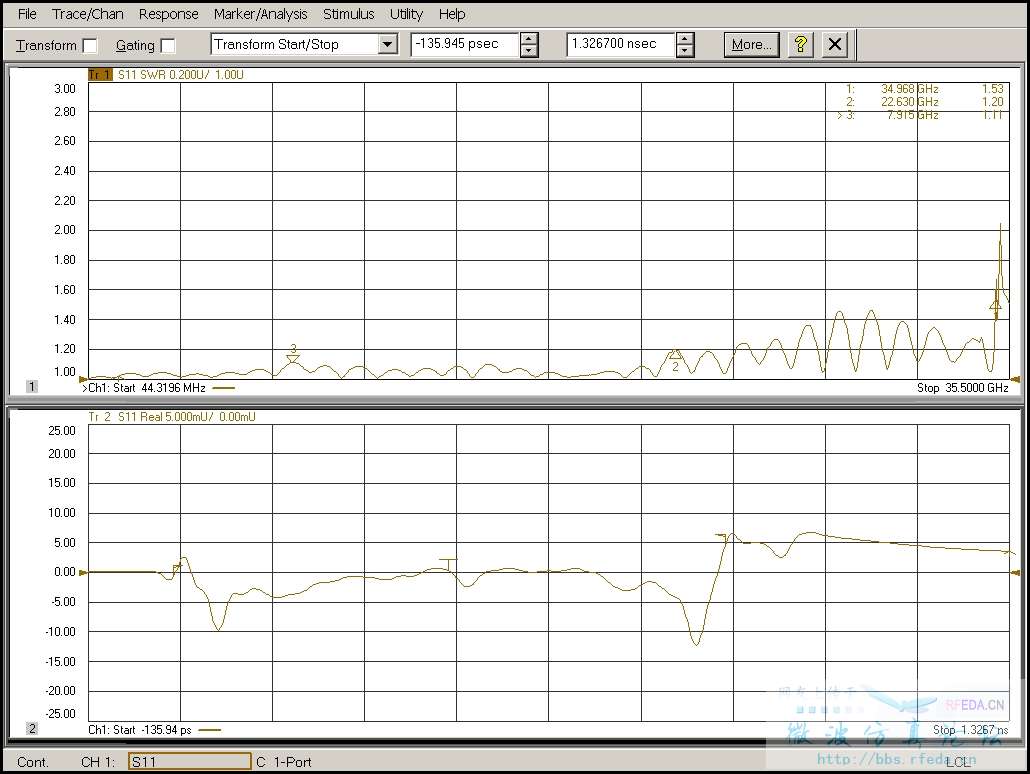

小弟最近也在试制3.5MM，和2.92MM接头，如附件中所示，是测试的结果，请各位仁兄指点。
（两个292的接头接CNX3057的CABLE）
20G 以内可以在1.1以内，超过20G 就飚的很高了，不知道该怎么控制啊！

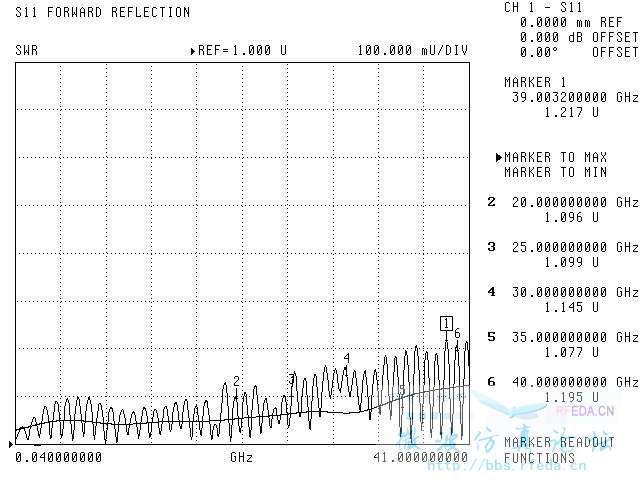

配接软电缆，SF102、卡莱1130B等，小于1.2，40G内。

楼上不是一般的厉害呵呵

卡莱的1130B确实不错，损耗又低，个人觉得比Gore的好，
从楼上的实测图看性能也非常优越，值得庆贺。

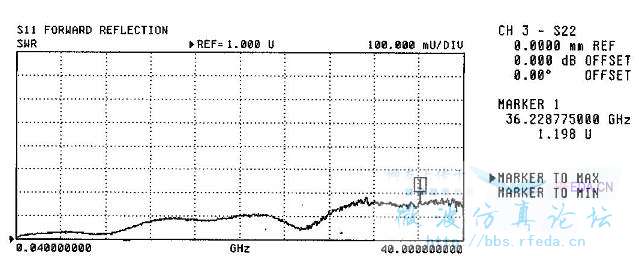

上周做了一批普通086半柔电缆无温度相位要求的单，附上实测图。
当然，与卡莱电缆比要逊色得多，供交流一下。

目前在40G频段内损耗最低的当属1130B了，可惜的是这家的电缆稳定性不是很好。
MCC和GORE的稳定性尚可，损耗指标也很好，更为通用。

兄台，请问你自己做的2.92连接器出售不?

指标很好呀
