18GHz的N型尝试

05-08

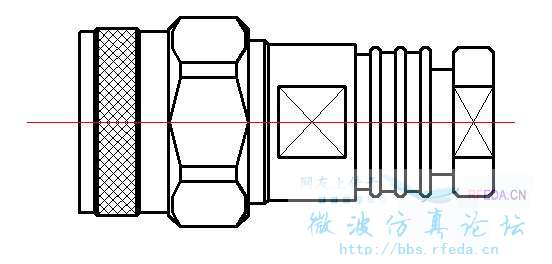

最近在试制一款18GHz的稳相电缆组件，初步设计如下图，供参考。样品出来后再将其实测图上传。

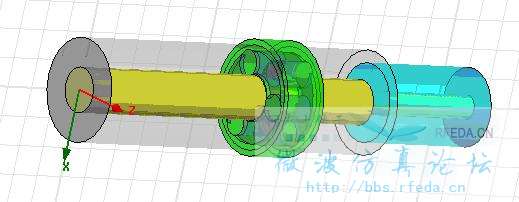

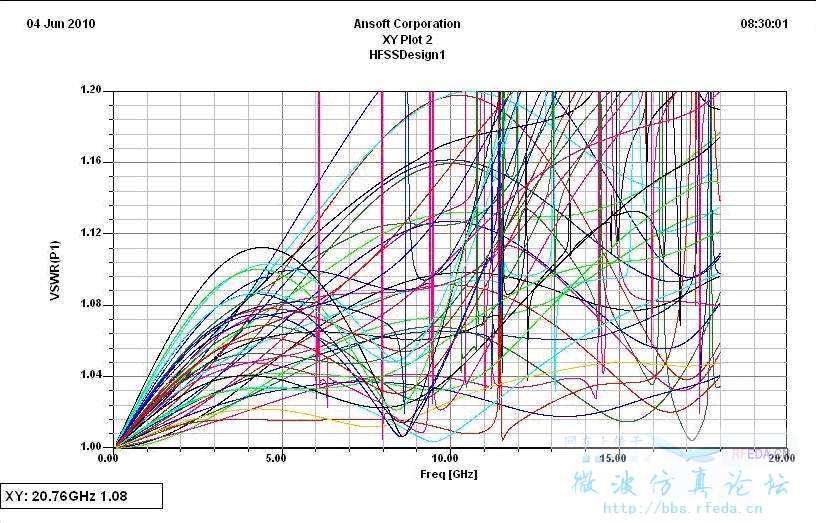

下图是仿真模型，参扫及选择优化结果

周兄，又出新品了。不错，太棒了

有机会真相拜访拜访您

对了，zhou兄您的接头里绝缘介质是?还有您用的是什么型号的稳相电缆?

这款还是用的Times的电缆，也买了一些国内金信诺的电缆在做相关试验。不过我想在这推荐
一种比较高档品质的稳相电缆品牌：Semflex，感兴趣的朋友可搜索一下。

哥们也许把空气孔开多一点然后做一个共面补偿应该整体VSWR会再小一点吧?
不过非常感谢推荐semflex的电缆但是美国电缆价格实在太高了

时代知道但是semflex倒是没有咋么听过。多谢

感谢6楼的意见，可以开8孔。（40G网分仪校准件就是8孔注胶的），当然其扩频效果要又要好一点了。其转接器可做到40GHz。VSWR=1.05，不简单。
当然，有压力才有动力，我会把不断改进的结构建议上传，也欢迎同行指正。

绝缘介质是用的peek吗?

实测效果出来了，惊喜+感慨中。

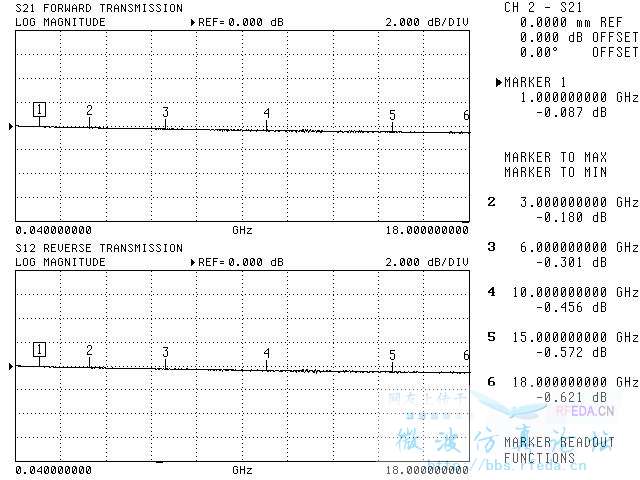

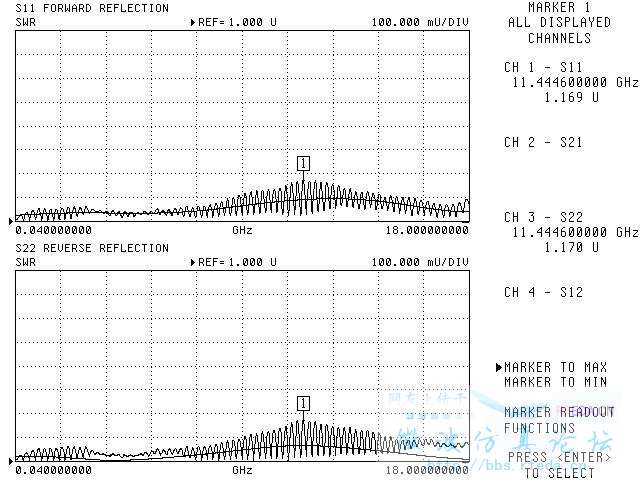

附上VSWR及插损测试图。

厉害！

确实不错！

good , Can you tell me , How to buy?

恭喜了呵呵，确实不错
目前n用标准界面做到这个水平的很少见。

谢谢分享！

想问一下，大家的模型是用hfss做的还是用其他的三维软件做的?hfss建模很不好用啊！

小编这款产品做的不错。
看到测试结果，猜测绝缘支撑厚度是不是在4mm左右，若能够调整一下，应该在12G性能都很不错，
有个疑问：
1.你测试的DC-6Ghz 的驻波是多少? 我在尝试一款民用的，做到了1.05的样子，目标想定在1.03，但目前还没实现，（线缆采用的是金信诺的141的测试线缆）
2.N型中心导体与中心针过渡的是采用的空气间隙吗?，能否大概指导一下，如何实现好的组装内部结构，实现良好的机械性能。
Email:Markhu2010@126.com,希望常沟通

初来论坛，先看看有些意思。

小编,想请教你一件事情,1楼上面那个图面有许多条计算结果在一页上是怎么设置出来的?谢谢

漂亮！强悍！

漂亮。

请问，结缘介质的介电常数取得多少啊?

很不错了！

many thanks

烧银子啊.鬼子的东西是不错
