三阶互调的自制负载问题
这个问题挂了很久没有朋友回答。我把我的想法晒一下,恳请朋友指点:
如用RG402电缆作为衰减负载(RG402 。1GHz。衰减0.37dB/m)
取100米,则总衰减为37dB;三阶互调输出功率为43dBm=20W,注:dBm=10log(W/mW)
经过电缆传输损耗,dB=10log(P1/P2),推算出末端功率为0.004W。
当然电缆再加长,则末端功率越接近于0。
以上是个人拙见,请指正!
为什么要把重点放在末端功率呢?当然是越小越好,末端要加负载吧,低互调负载啦。
前端连接器和电缆接头的焊接才是重点。
谢谢参与讨论,不过我说的是没有标准负载,我自己制作的负载(绕电缆)的原理实践探讨。不是在讨论电缆组件的三阶如何做好的问题。
简单说:就是如何用绕电缆来作负载使用,需多少米电缆?
是啊,你想让信号衰减到没有吗,那么线缆的末端是否开路着,还是放个什么?
我的意思是线缆末端做个接头,放个小负载,就可以了。
现在线缆末端是开路的。由于线缆的损耗已可以满足衰减要求,所以也没接什么。
但您的建议有新意,可以尝试(如典型衰减器),谢谢帮助。

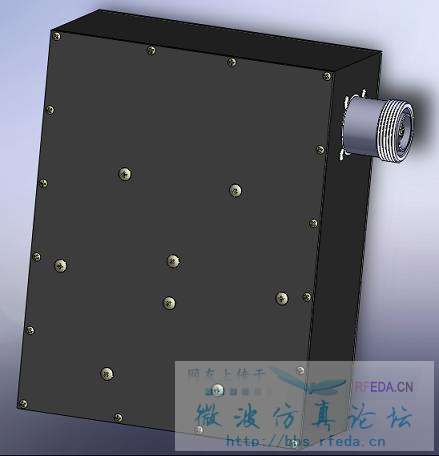

画了个自制负载的图,请行家点评。

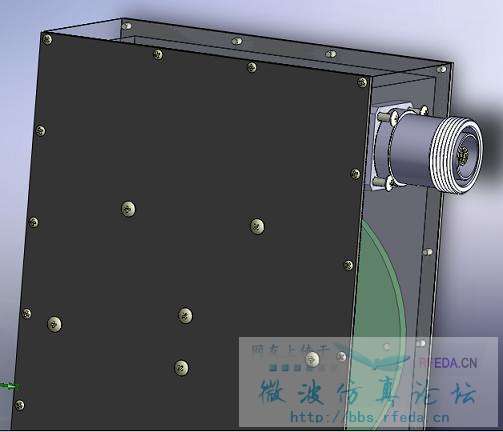

细节图如下。
不错
注意电缆最小弯曲半径,以及散热问题
外壳很像summitek原装的
是的,外型是参考SUMMITEK的原装负载。个人觉得其还是挺紧凑的看上去也不凌乱。
还有散热的问题不知如何解决,原装也没散热孔啊?
开散热孔不知有没有辐射及泄露安全问题,还想请高人指点!
常规情况,测试线缆的回波损耗也是用100M的线的
SUMMITEK也绕的电缆咯(时间使用长了也发热),只要能将20W的功率吸收掉就OK了
末端接同轴负载可保证无辐射和泄露隐患,建议外加散热片。
关于线长的计算:
末端吸收功率负载的互调一般在110dbC左右,
据此可推算出线长,假定所制负载的互调为-150
则线缆衰减=(150-110)/2
衰减20db即可
线缆长度需要同时考虑传输衰减和反射衰减
不错,可以试试,不过我想知道小编的线长用什么公式推算呢?
不知小编可否赐教,谢谢
