N型结构的尝试

05-08

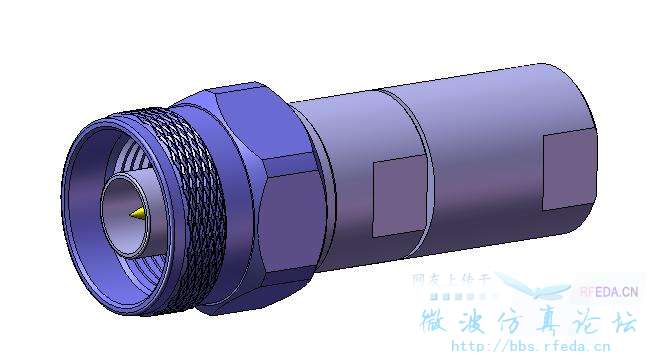

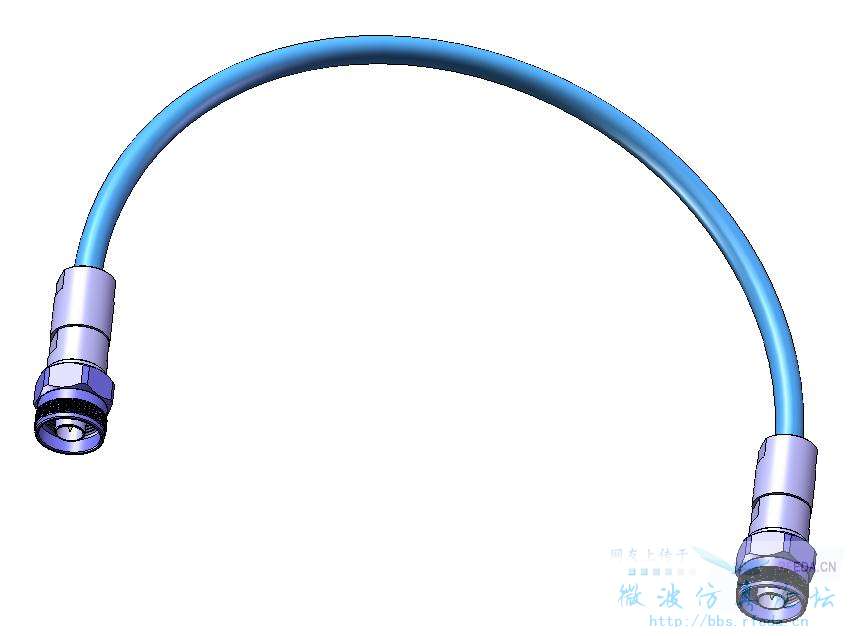

最近做了一款N型电缆组件。用到8.5GHz,当然结构各人设计各异,我只是抛砖引玉,望行家指正!



  • 介质我没选用PTFE,而是用了PEEK。

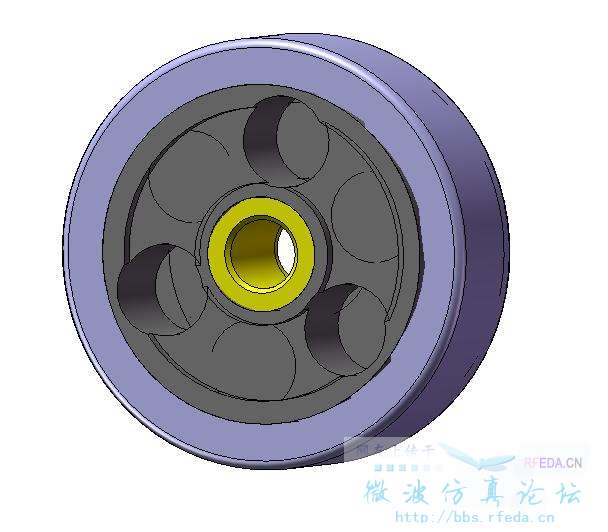

  • zhou兄,你好。这种尝试很不错,想问一下,你的绝缘子从图片上看怎么三种颜色,是一体的吗?介电常数是多少?

    不是一体的。最内部是金属件,最外部也是金属件,中间是绝缘体。它们构成一个标准组件,
    罗森伯格也有类似标准件,其驻波是《1.02.内导体是穿过最里面金属件孔固定,最外部金属件
    是直接灌装入壳体中。其典型外径是9.4mm左右,您可以看看罗森伯格的微波样本。介电常数我
    在尝试,估计是3.2左右。

    能介绍一下如何测试绝缘体的介电常数吗?

    看过这玩艺,不错的东东呢。内导体的加工也不容易哦。好象还是0-80的美制螺纹难哦。

    所见略同,内导体连接螺纹不是好加工的。考验国内厂家的加工设备能力了。另外,壳体间的配合间隙控制也很精确,好的构想还是要好的设备才能实现呀。支持发展高科技制造产业,这才是强国战略呀。

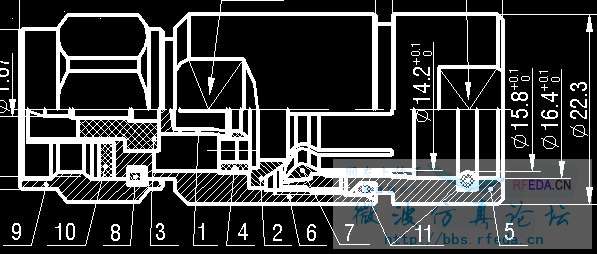

    有个连接器的剖面看看就更好!

    接1/2的  绝缘材料用POM的, 注塑成型,没必要用PTFE, 驻波一般可以做到3G的话1.05以下

    POM不就是聚甲醛嘛。能用吗?介电常数是多少啊?

    使用温度很低-40-100

    我也是想知道怎麼測試connector絕緣體的介電係數!
    目前只曉得測試電路板的介電係數是使用"共振器"來求出的,至於connector就不曉得了,有請小编指導了!

    这种结构 完成可以采用常规 POM实现,(塑模) 性能上也很不错  DC-6GHZ  (1.05)


    Zhou-xin这个接头原始设计时,绝缘支撑是自己计算的还是有什么参考,或是根据经验仿真优化?

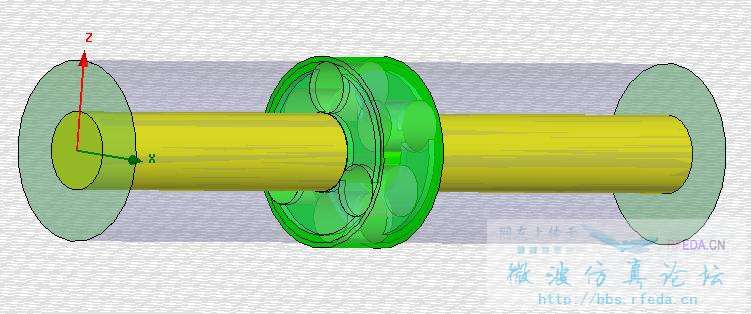

    其实做这款N型时是有参考的,我拆过一款进口N型精密负载,其用的就是这种结构,当然我也曾仿真过。只是想验证一下这种结构的优越性,所以才变化一下常规结构积累一些经验。其实用PTFE也是可以做到18GHz的,而且性能也不错。

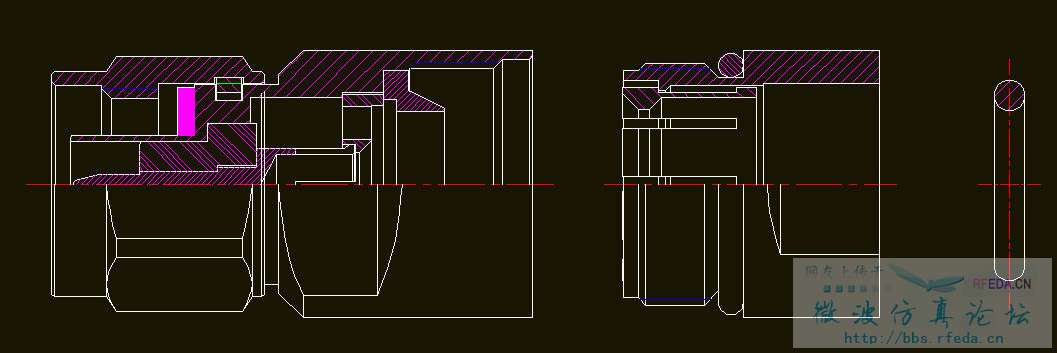

    这种结构的不是很常见的么。1/2的N头有很多都是这种结构的。不过现在都不用了。4号件是8孔的绝缘子

    连接器支撑子的材料选择,可以根据产品的使用环境来进行的。
    测试用耐温80度足以,但是实际使用的场合多种多样,根据机械环境要求,也有不同的选择

    请问哪里有这方面的例子啊
