弯7/16的仿真
05-08
最近真的很忙,只能抽空整理一些,同行或许都会有同感,每年年终都会加班加点的,与同行共奋进!
很好,饰界3/8电缆的吧
好兄弟,2010年是3G的井喷年,抓住机遇呀!非常期待兄弟们的作品上传。

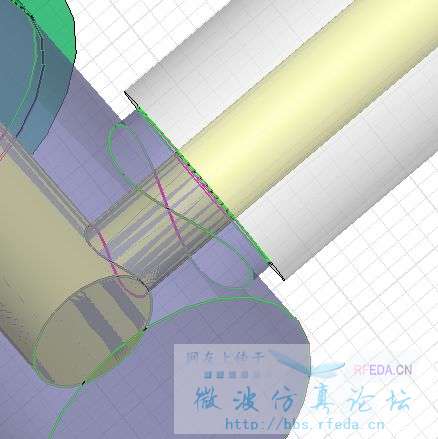

好的,兄弟。对了你的这个接头电缆绝缘介质好像没有定位吧。从图上看电缆直接和空气相交。

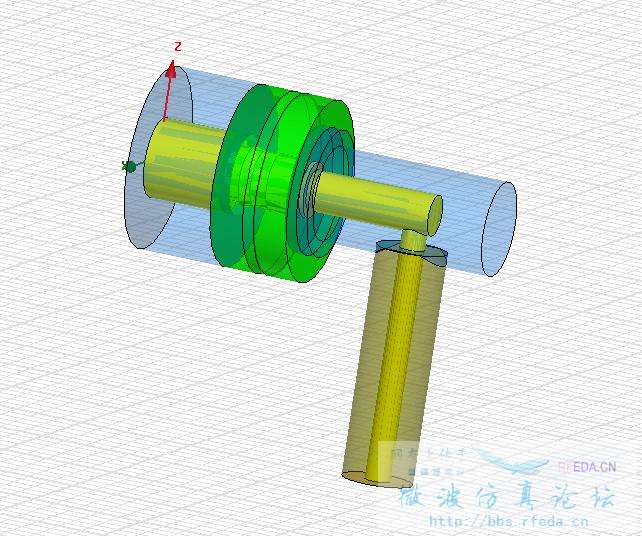

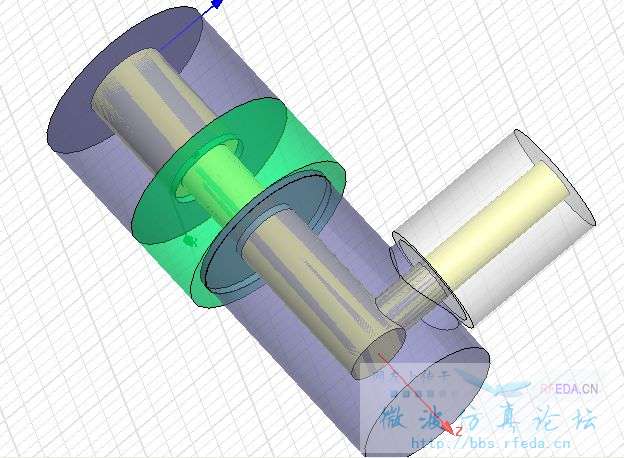

附件是我的一款7/16-JW的仿真模型。多指教。
不错,你这种是绝缘层定位的,我的压进部位是突出主壳体内孔的,所以绝缘层与压进部位平齐的。
你的结构简单明了,值得欣赏!
呵呵,也不是什么好结构。

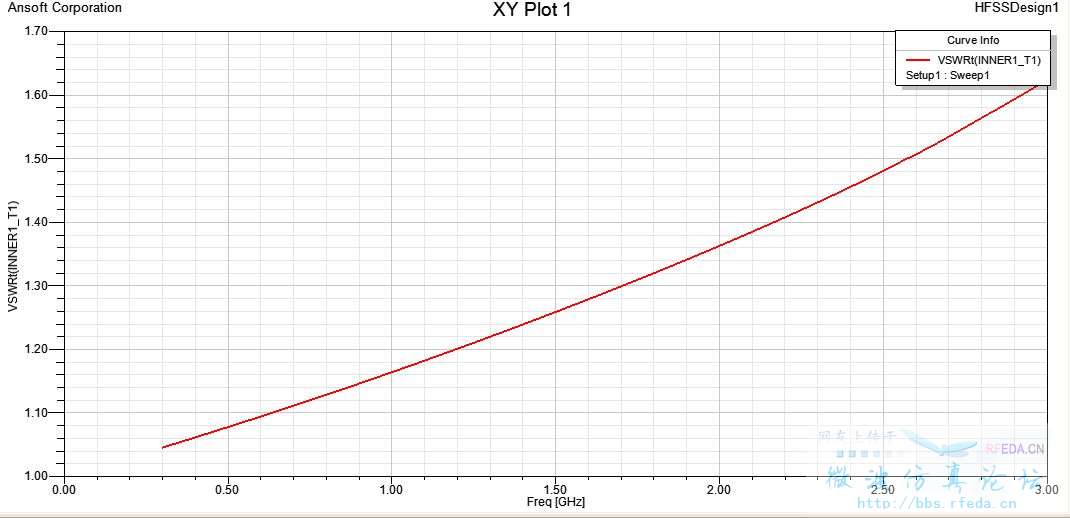

对了,我的这款弯头实测还可以:小于1.12(0-3GHz),可是仿真结果很差。
兄弟什么时候有时间,我吧电子单发给你,帮我看看。谢谢
不好意思。太粗心了。电缆绝缘介质外径被我搞错了。

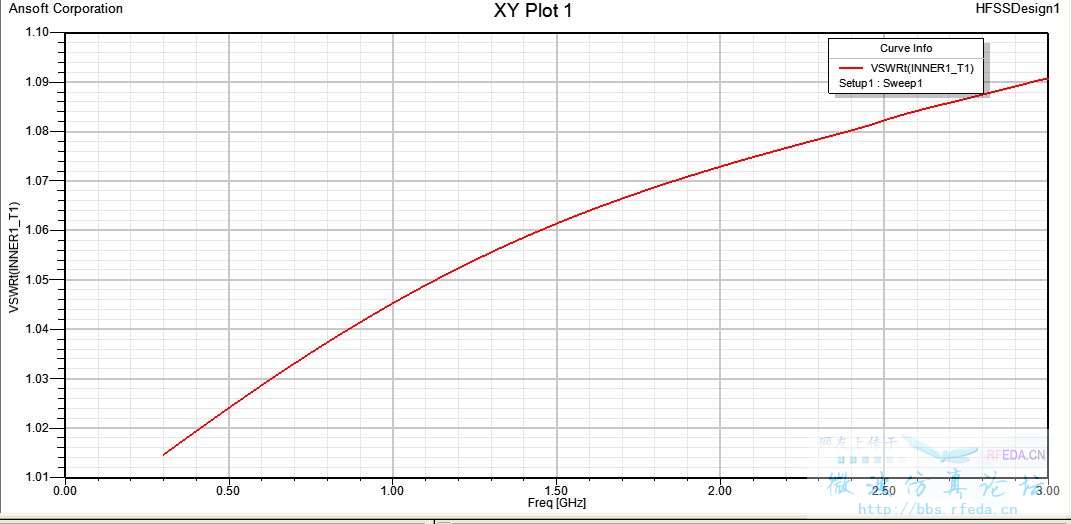

其实还可以优化得更好一点的。我的经验是优化结果小于1.04实测基本可以了。当然接电缆除了优化后,再根据实测情况轻微调整阻抗匹配,要知道电缆与标准50欧姆有差异。
呵呵,是的zhou兄,通常电缆的阻抗偏低48-49欧
小弟刚踏入作连接器这行业,所以以后还望各位大侠多多指教。
1/2电缆,外导体尺寸怎么算啊
讲解不错,学习了。
好好休息一下!
leanzi,你好,你可以这个模型发到我的邮箱吗?我自己学习一下!谢谢。邮箱:312882478@qq.com
