N型负载剖析

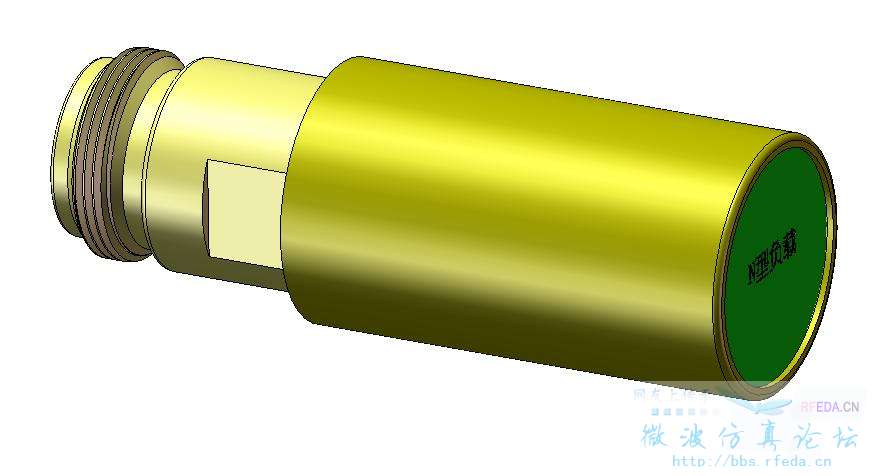

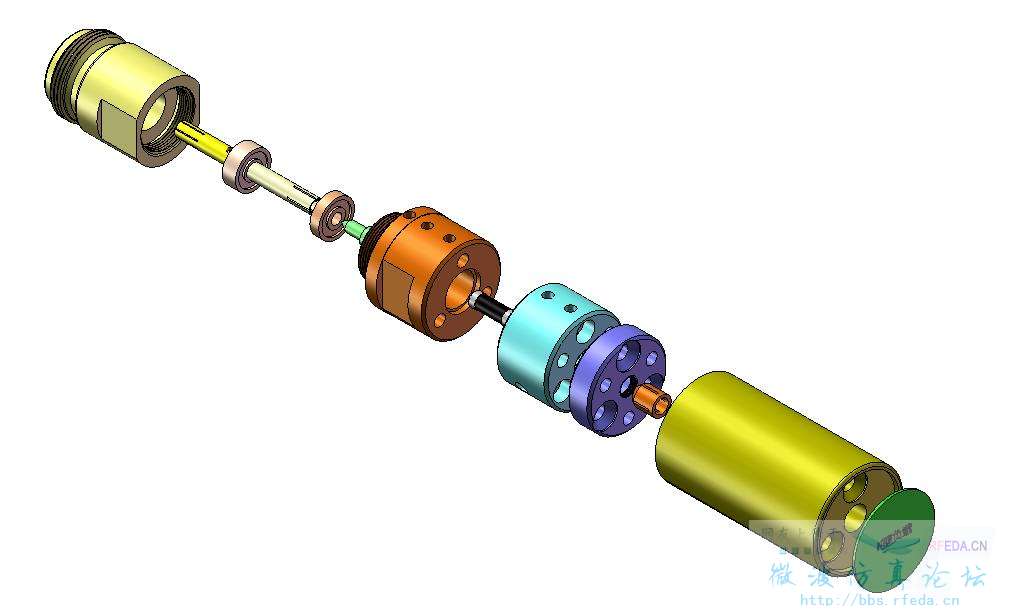

部件展开图，注意电阻。

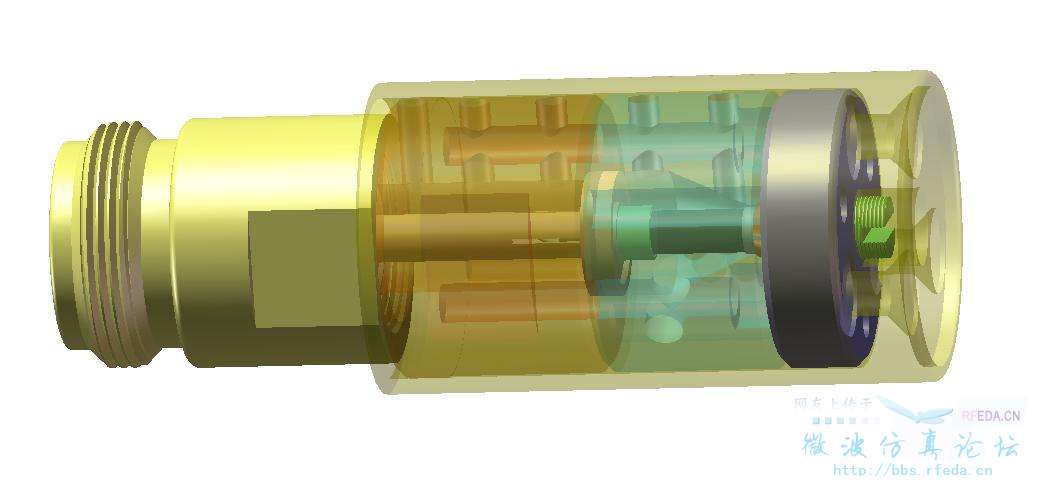

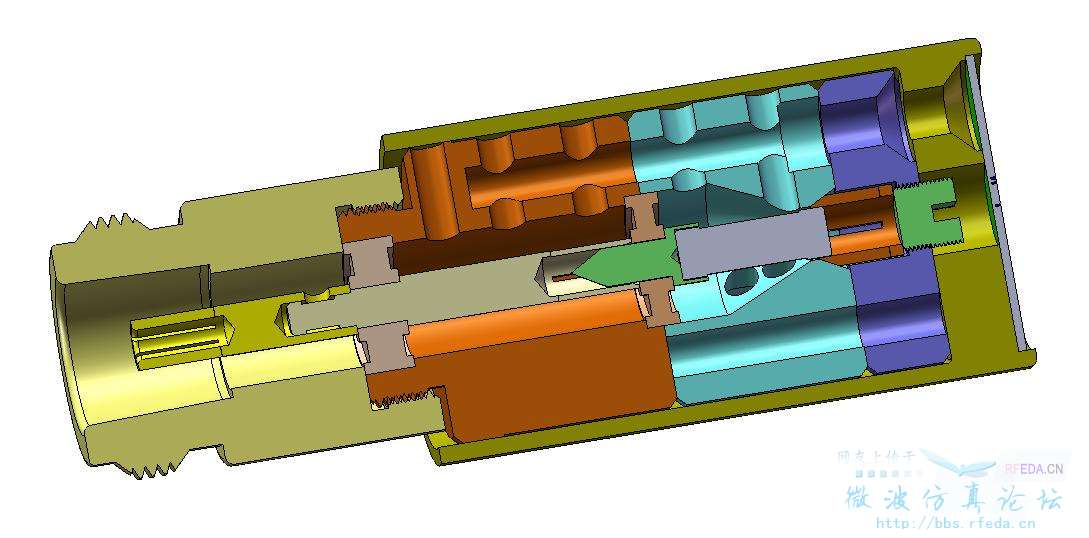

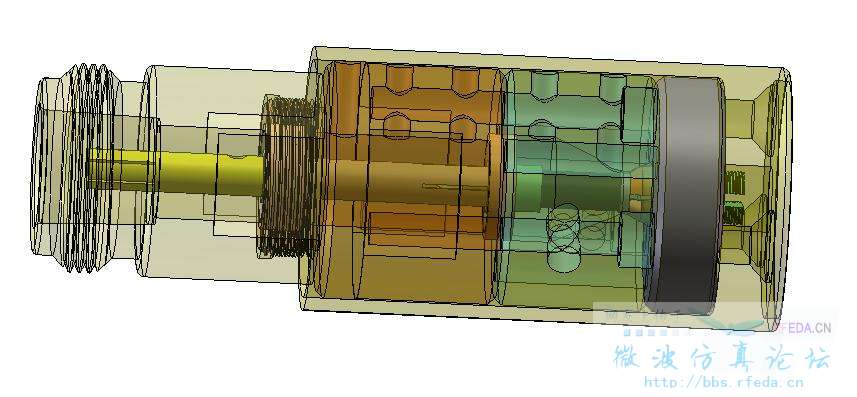

图像上传好像不是太清楚，再将剖视透视图上传，呵呵。
同行若有更优结构，也可交流。国人当自强嘛，何必让老外争先！其实在技术圈合作是永恒的主题。
我想问问你的负载指标能到多少?DC18GHz的VSWR?
哦，不好意思。一般国内常用的负载（这种结构和电阻）在3GHz或6GHz。调试后VSWR一般是1.02。国外一般不用这种柱状金属膜电阻，而用片状电阻，当然跟国外电阻本身在高频较稳定有关。

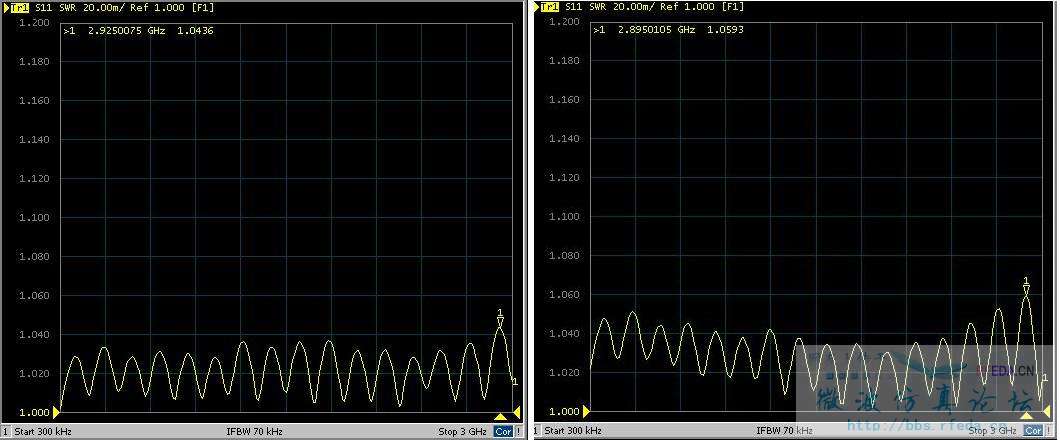

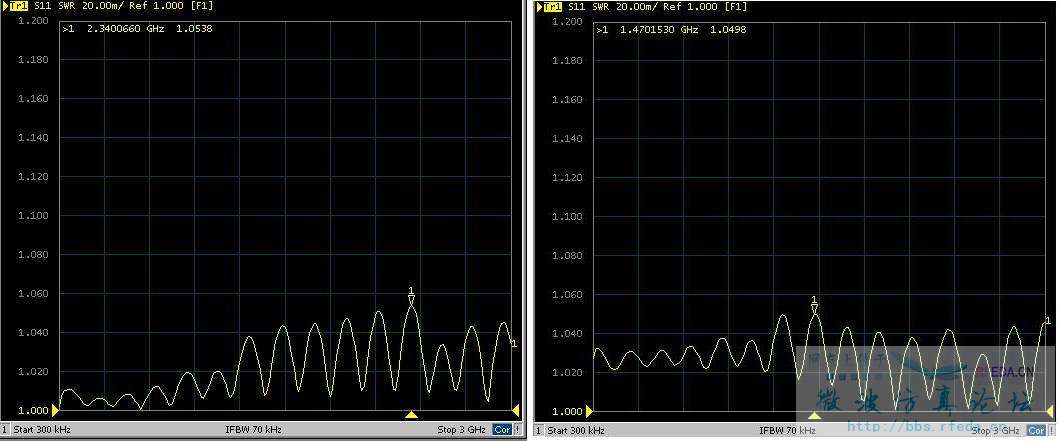

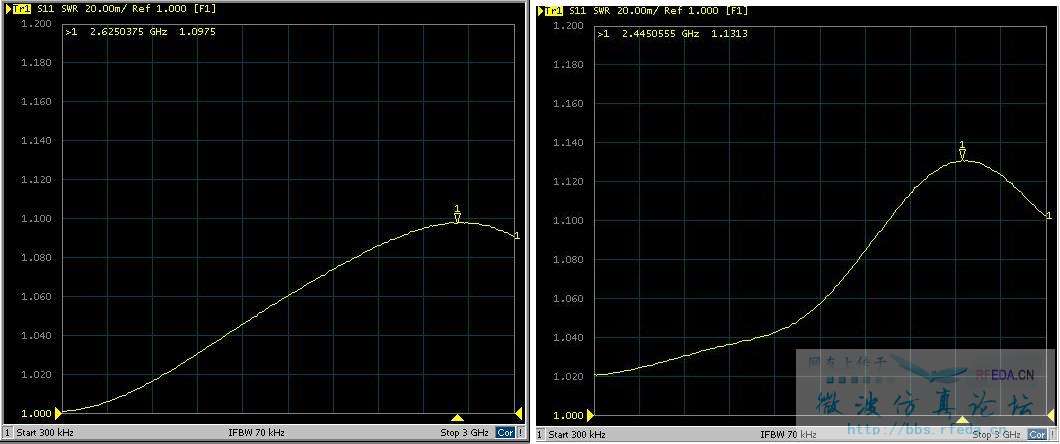

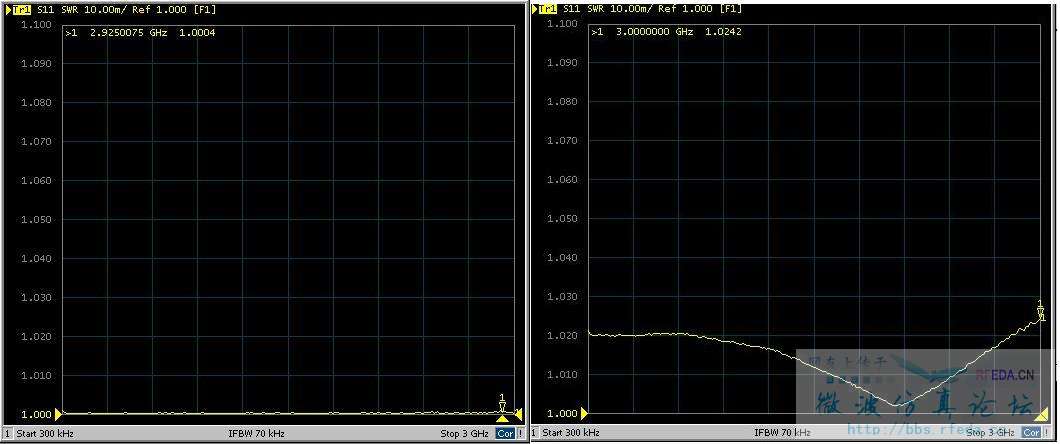

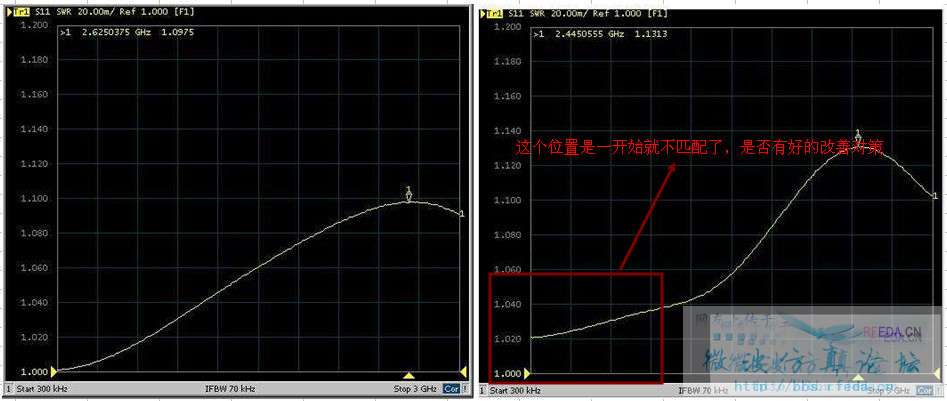

最近测试了一下自做的负载，如下图。左图是安捷伦的负载，右图是自制的负载。
对比测试了一下，感觉还不是很理想，可能是电阻的问题了，希望大家能提建议！
不错哦。很有新艺不过我看这个上不了高端的。10G都危险。不过还是要谢谢小编。让大家又了解了一些知识。
是的，真诚希望朋友们能为我推荐专业电阻生产商，买高精密的电阻来尝试一下。有了好的心脏就会有好的结果了。
哇，小编是做这一方面的专家啊，感觉收获很多。
非常想将性能再做好一点，以便将经验共享。奈何国产电阻。再次希望朋友能推荐高频性能优良电阻，以便我不同结构尝试。
学习了，谢谢！
周哥，你这个负责里面的电阻式多少瓦（W）的啊?
我有一个N-J的负载，客户要求功率1W@30°温度。但是我用的是0.5W的负载，不知道行不行?
我个人觉得不行，额定功率1W，要用不小于1W的负载！
不行，要选用大于1W的。
但是功率大的电阻体重计也越大，而且负载内空间有限，怎么办?
谢谢小编分享！
类似思必能的结构，但性能差好多。
小编的确是行家，佩服啊！
我以前接触过的电阻不知道是不是你要的那种，呵呵，倒是一片一片的。
那要看其高频性能表现怎么样了，还有阻抗的精度。
我觉的像这类产品，电阻的安装和焊接工艺很重要，我们做的产品同样是焊接，但采用烘箱焊，高频焊，电阻焊都有很大影响，电阻本身的影响也很大。
最近听说有一种可调负载，谁知到调的是什么?原理和结构呢?
小编，
我最近也在做负载，使用的是国产的电阻，但内部与电阻匹配的位置的尺寸规格如何设计， 第一次的VSWR1.2（DC-6GHZ），设变后的还没有完成

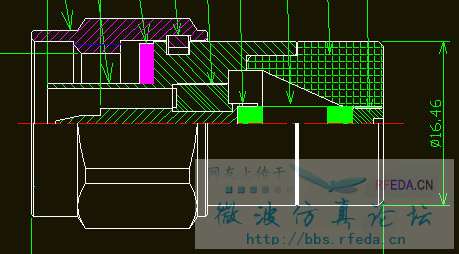

我设计的结构
假如VSWR是1.2的话，说明电阻前段匹配不好，优化应先将其降为1.02，然后在电阻段增加调节钉调节即可。
感谢小编的指导，前端电阻的空气腔位置阻抗是按照高抗去做的（约59欧姆），现在更改的结构也是调整这个位置， 我想请教的是那个与电阻匹配的位置的倾斜角，我是查表估算出来的，不知道你是怎么设计这个规格的? 另外我在HFSS模拟的时候电阻部分采用的是集总端口（lumpt port） 和实际的相差很远（模拟的驻波在5.0），不知道你是如何设置这个电阻的模拟的?
以上感谢

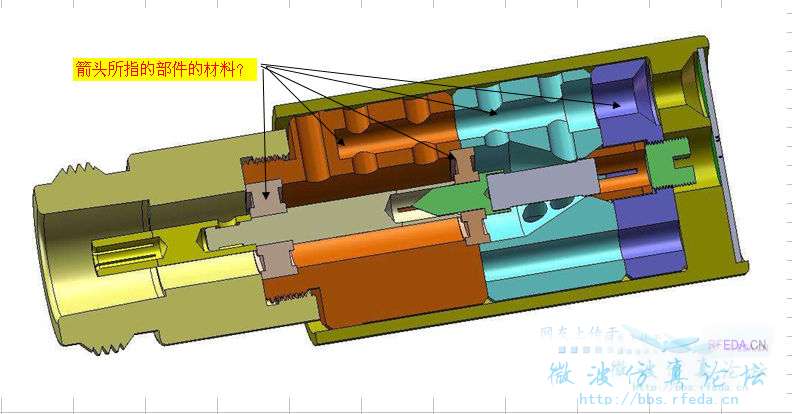

我第二次的改善结果，做到VSWR1.07 （DC-6GHZ），想实际参考你拆解的产品，但希望能从材料上了解，另外你的产品的开始端1.02不知道是否已经改善
我的测试图片，后续传上
