N-1/2L产品及仿真
05-08

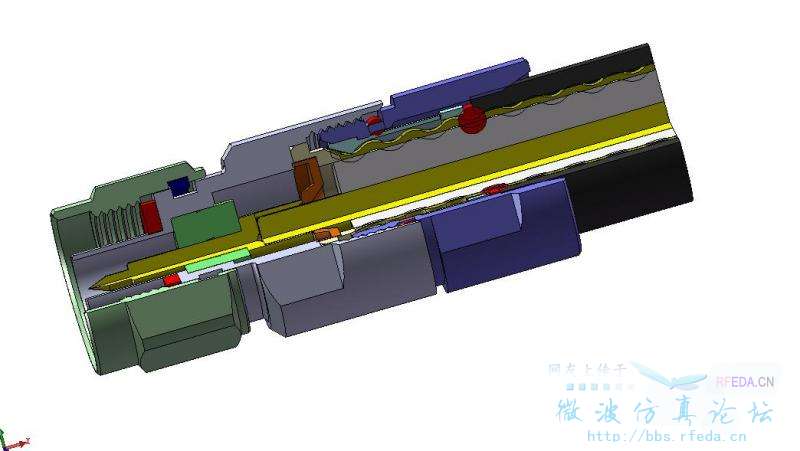

N-1/2L是移动网络建设中常使用的连接器,具有普遍性,现将其产品图及仿真上传,希同行指正。

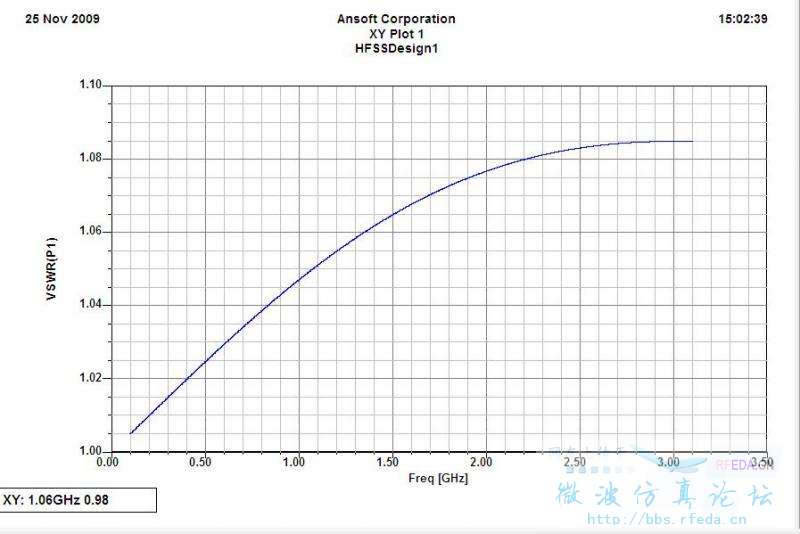

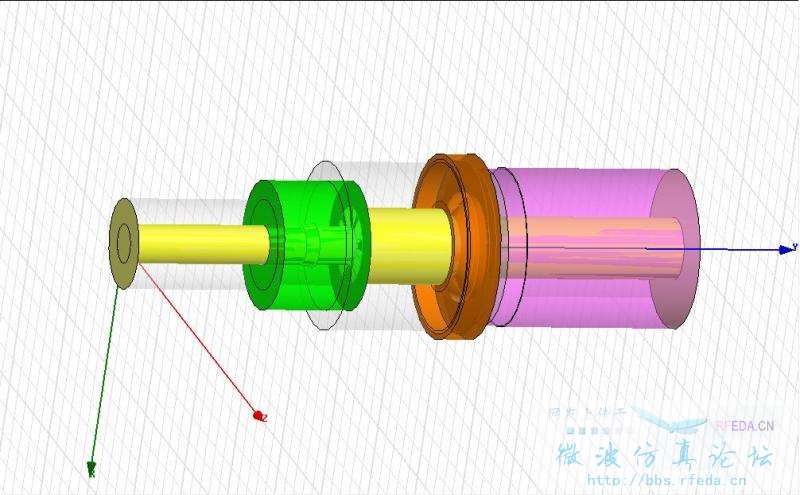

这是HFSS仿真过程与结果
当然,在此基础上可以参扫优化,附实测VSWR图。
好东西呀哈哈!
kankan看看
小编有这个产品HFSS 电子档吗?可以发我一份学习一下吗?leanzi@163.com
多谢

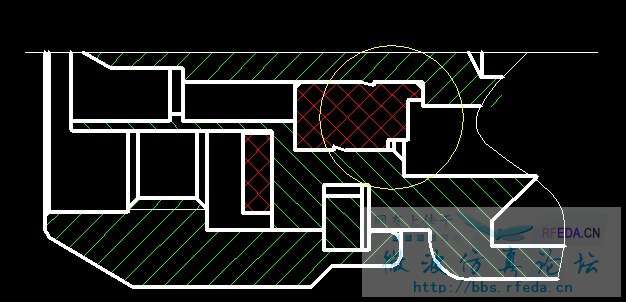

个人认为在尾部绝缘外圆出加一小台阶 VSWR会明显下降
方便的话,可以用草图示意或在此图上标注说明,可以吗?恕我愚钝,还不是很了解您说的那个部位?愿闻高见!
此结构VSWR 0-3G《1.04
明白了,这与我的异曲同工,都是高抗补偿。这种也是对的,从上图参扫可以看出最低是1.03了。
感谢交流!
没有模型吗?
小编可以把模型传上来吗?
实际测试选用的1/2"L电缆平均阻抗偏高了,如果用好点阻抗在50±0.5Ω内的线测试低频应该没那么高。
说实话,个人觉得这根测试电缆阻抗也有点问题
好好哈哈哈哈!
怎么看不到哦?
请问各位仿真出来结果和实际测试结果差异有多大?
有没有模型呀
太复杂啦,佩服
在外导体直径改变的地方,小编都是给绝缘子倒个角来补偿的嘛?
漂亮的补偿
