连接器HFSS仿真如何看时域?
05-08
连接器HFSS仿真后查看S参数,看VSWR曲线,不知如何查看时域,特请教高手。

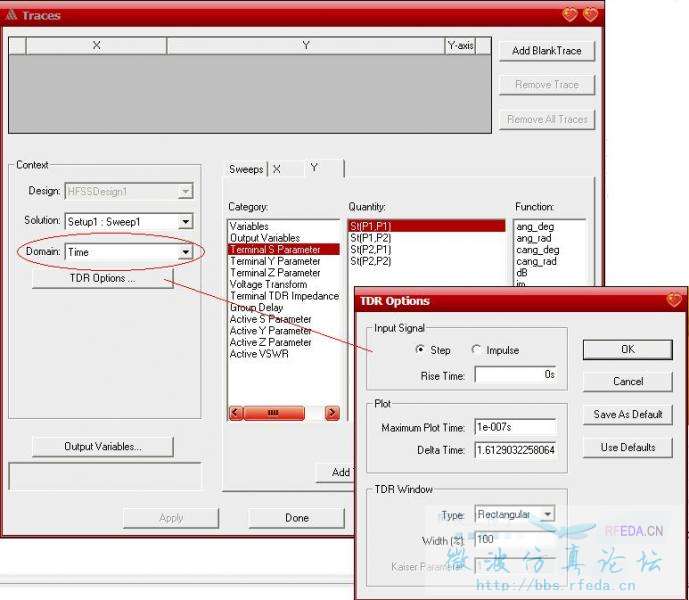

首先须用差值算法,然后在设置仿真结果曲线时,在左边第二个选项下选择time,就可以看见时域了。希望对你有用。
1.(首先须用差值算法)这点不是很清楚,方便的话可以截图说明吗?
2.(然后在设置仿真结果曲线时,在左边第二个选项下选择time,就可以看见时域了)这点明白。
当然,我会把尝试的截图也贴上,谢谢指导!
不明白,能说详细点吗/

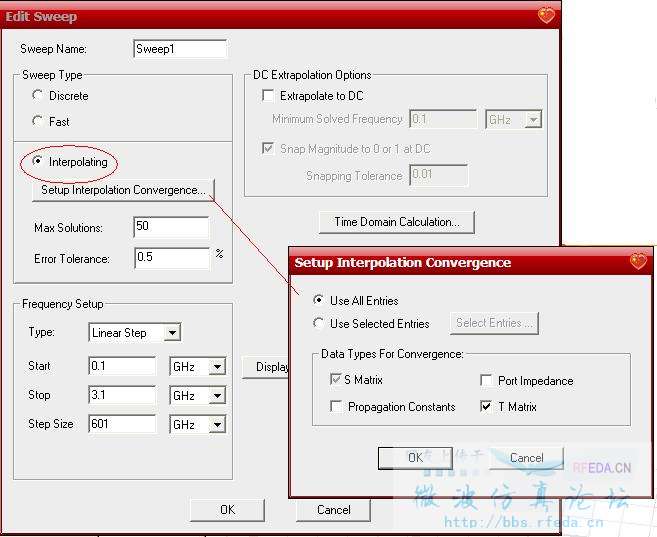

就是在设置算法的时候选择分离法,快速法(fast),和插值算法时选择插值算法。

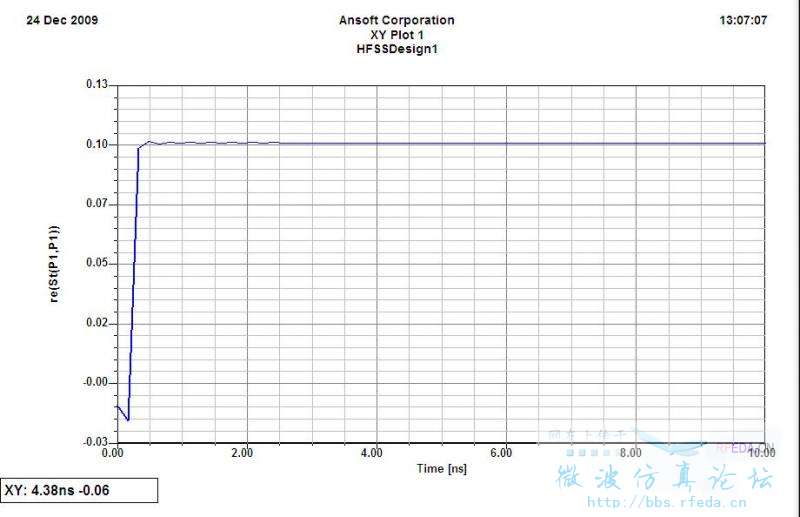

我把截图贴出来,在设置方面还要请教,如何直观地看出那一段差。
在图2中的category中选择TDR阻抗就可以看出随着x轴(及时间或者电长度)变化时传输线的阻抗变化。
真的非常感谢您的指点,选择TDR阻抗的确可以看到阻抗的变化,但看不懂结果。如连接器为例,如何可以看出那段部位阻抗偏差。关键是X轴时间ns如何让体现到连接器相应长度或相应部位?我看不出整段总用时多少ns呀,如何计算部位?
长度=时间*光速,如果是在介质中传输,需要稍微修整一下。你可以在论坛中查找时域反射的文章,里面有详细的说明。
是啊,具体某个点有故障,怎么确定长度,还是很难确定啊,哪位兄弟知道,可否指教一下,学习学习

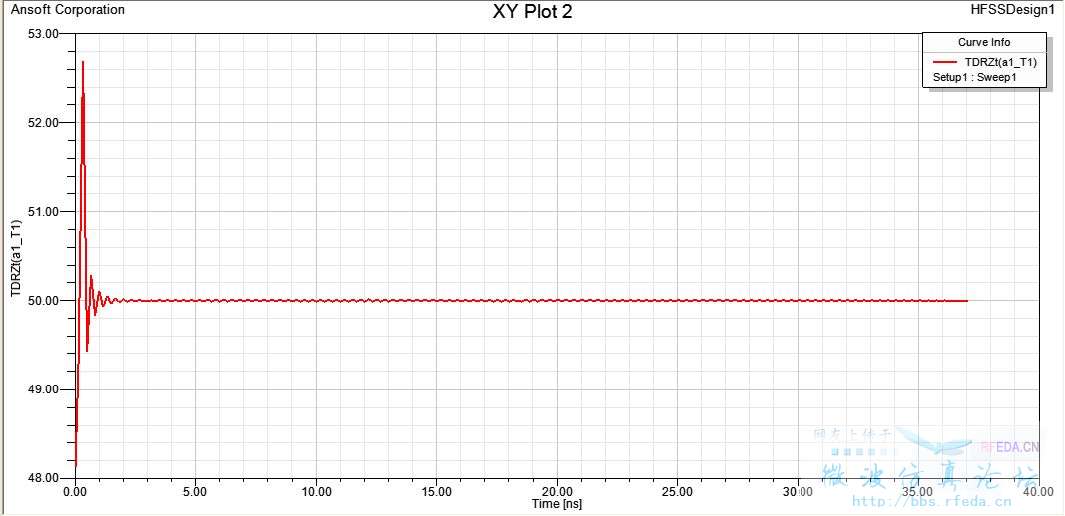

TDR阻抗图见 附件
时域反射具体怎么理解还是很模糊啊
学习了啊!谢谢各位!
好贴,受教了。
是的,因为X轴是时间,一般很难确定是那个部位的阻抗不匹配,怎么可以确定具体的位置,希望大侠可以指教下,谢谢。
