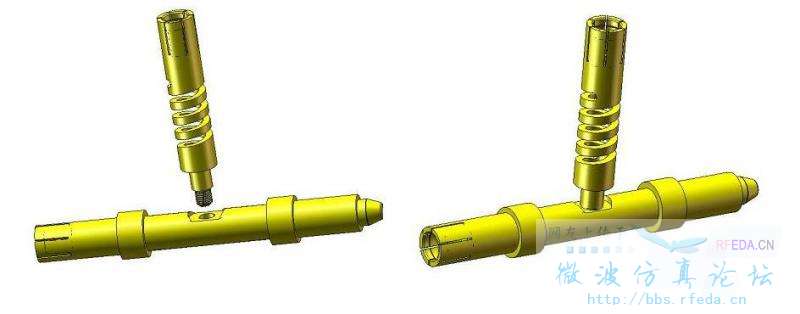

一种典型的避雷器仿真结构

05-08

避雷器的结构有很多种，上次整理上传了一种，今天再上传一种，不为卖弄，只是想促进交流。

附上仿真VSWR结果，实测基本相似。

短路端为什么开螺旋槽，有频率调节功能吧，可调范围多大?

赞
具体原理是什么呢

同问原理！

不好意思，前几天出差连不上网郁闷。其实短路端采用螺旋电感结构是缩短1/4波长，降低泄漏而已。当然与金属杆比较也起到扩频作用。最近想写篇文阐述几种同轴避雷结构的特点，但浪涌电压还需验证测试一下，准备中。

很好的结构，它的作用主要是降低1/4波长杆的高度,以前自己也做过,是拿漆包线绕的,当要求的频率比较低,而高度有要求时可以采用这种结构,缺点是降低了浪涌.

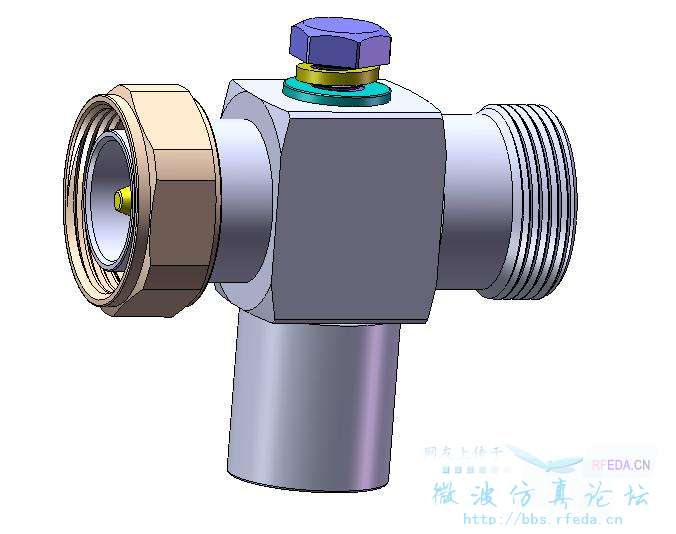

送上外形图

看不是很懂啊，

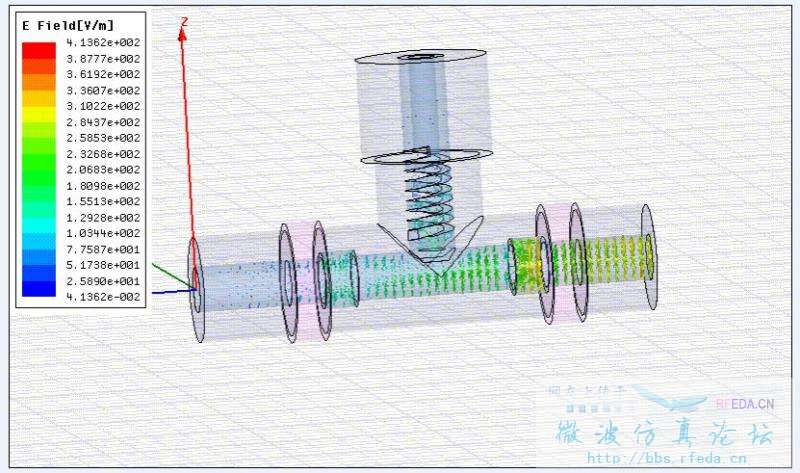

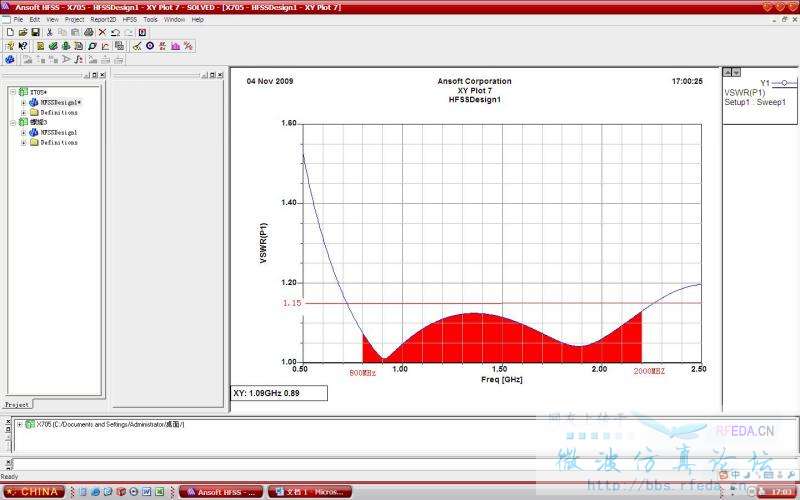

这是我仿真的，这款是800-2200MHZ频段的驻波比≤1.15

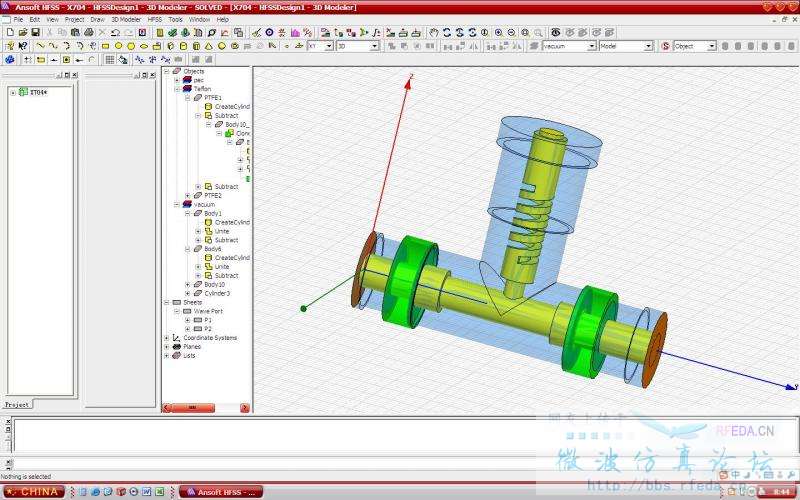

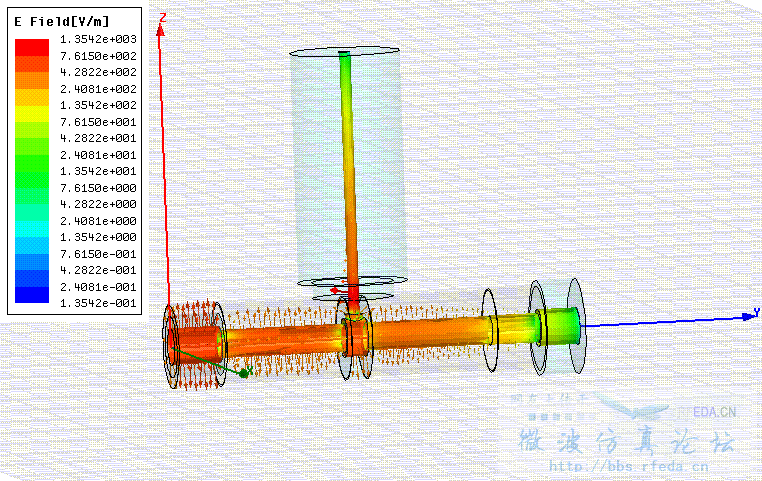

还有这款800-4000MHz频段的驻波比≤1.20

这些我提供出来并无卖弄之意，只是想和朋友们有更多的交流

不错，可否将VSWR图也贴上分享参考。

螺旋杆结构虽好单在量产中会有许多问题，一致性会差，螺旋加工一致性保证难，实际测试驻波变化较大

不尽然，螺旋加工用精雕机加一旋转动力头做一致性非常好，当然性能也不会不稳定了。只是在加工时要注意螺旋槽毛刺要去尽，否则严重影响性能。

是的我我们这边做螺旋杆的供应商加工能力一般毛刺去不尽导致实际生产中合格率偏低

小编，你那款螺旋杆能承受多少KA电流啊?有否鉴定过?

不超过25KA

多次浪涌电流：25KA无损伤，测试脉冲：8/20us；剩余脉冲能量：5mJ，剩余电压：100V（测试脉冲：20KA,8/20us）

谢谢小编，还有我想知道的是你们量产时会不会测试内外导体接触电阻值，这个应该和残压有关系吧?

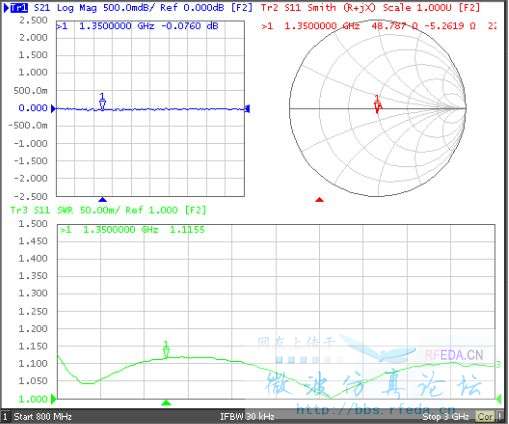

我上次HFSS的波形，但公司只有3GHz测试仪

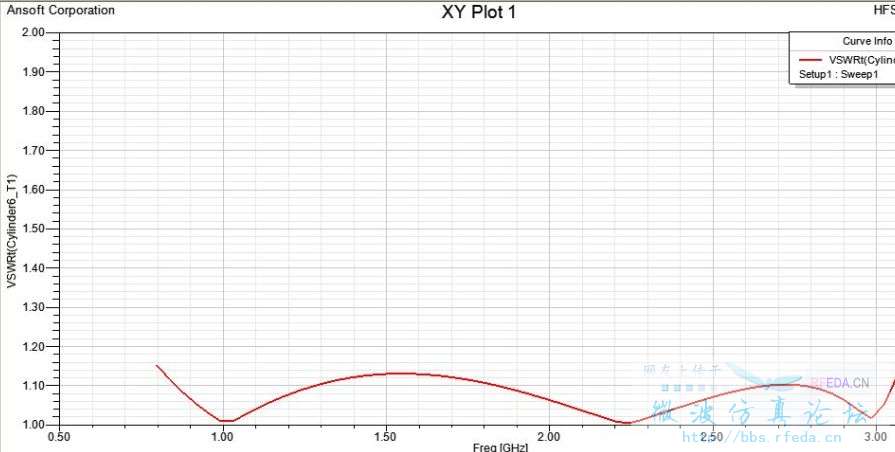

HFSS的波形

实际量产时前面800-1500波形无法下压，都在1.12-1.14间徘徊，想请教各位小编和小编有什么好的方法没有?HFSS仿真在做微调驻波时会失真！

还不错，美中不足是800MHZ-960MHz是大于1.10的。这点要修改，如何将W型的波形扩开，我试过很多，好像是增加短路端的空气填充，如适当延长短路端或扩大孔径。当然，毕竟还要实测验证，祝您成功！

谢谢小编的意见。

还有我想知道的是你们量产时会不会测试内外导体接触电阻值（螺旋内导体与外导体之间的），这个应该和残压有关系吧? 量产时需不需要全检?想请小编和各位高手给点意见。

谢谢小编的意见。

厲害看大家的問答！就覺得好興奮！有吸收到！

小编，我现在想做一款避雷器，采用同轴加PCB的结构。想把雷击电流通过铜线直接从同轴中心导体引到PCB上进行泄流（用射频电感隔离射频信号），引出铜线不是1/4λ的。这种方案是否可行呢?仿真结果很差，引线焊接部分阻抗很低。
