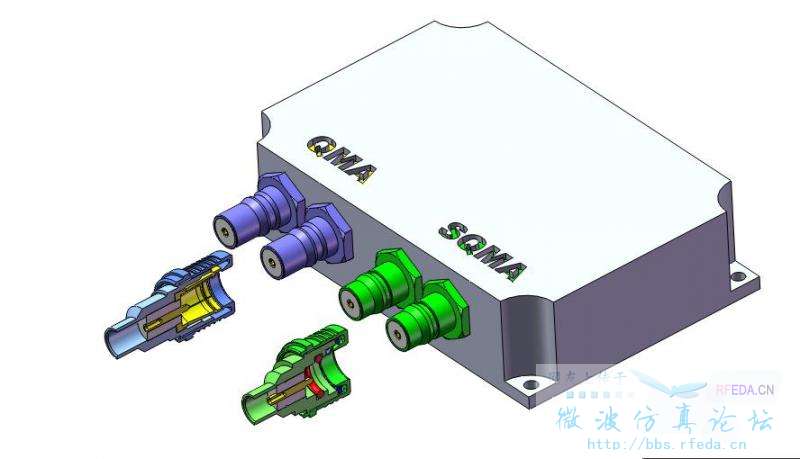

抛砖之作：Solidworks连接器图例

05-08

三维软件制图已非常普遍了，上传一个连接器图例，只是想抛砖引玉请大家谈谈比较一下目前连接器行业用三维软件的优劣。
当然，有问题也可以探讨！

小编画得不错啊，赞个！

再上传一个猛的！欢迎交流！

想问下小编,辊花你是咋做的

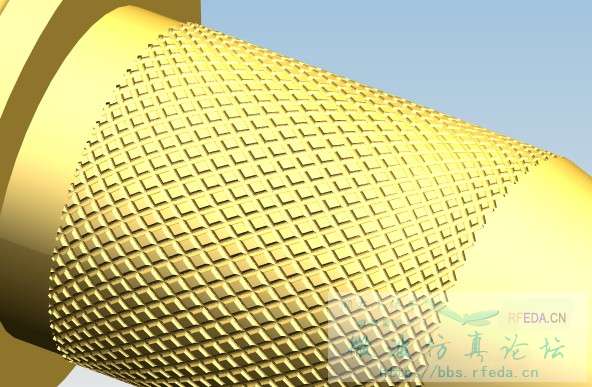

用两个螺旋可以做出上面的滚花，一个左旋一个右旋。
楼住的滚花不是用Solidworks外观库贴上的。

方法是正确的，是用螺旋。但单组螺旋螺距太大，交叉后形不成滚花效果，应用多组螺旋交叉才能完成此效果。

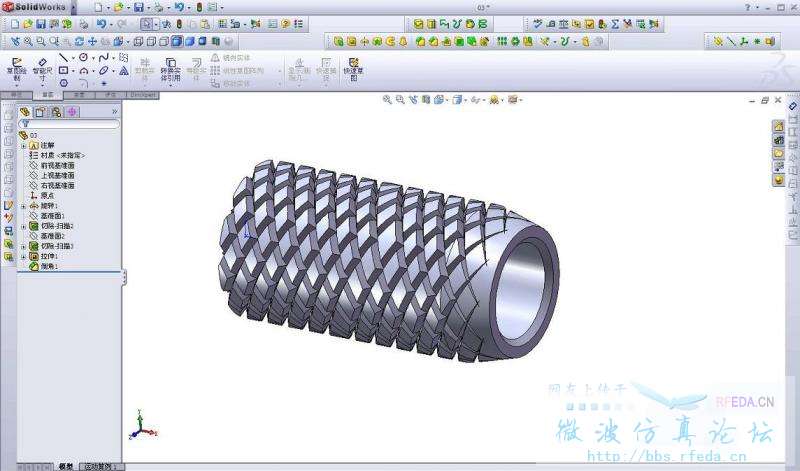

附上一个自画的滚花图，请指正！

小编有画过像配接普通7/8或者1/2线上的那种弹簧圈的SW图吗?我画不出来。

7/8里面的弹簧圈?是那插进电缆的伞状冲制零件吗?还请明示！

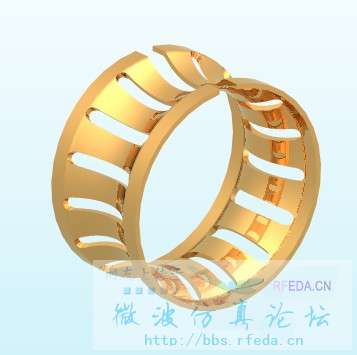

我画过冲制簧片，我会贴出来共享。

不是是套在电缆外铜管上的弹簧圈

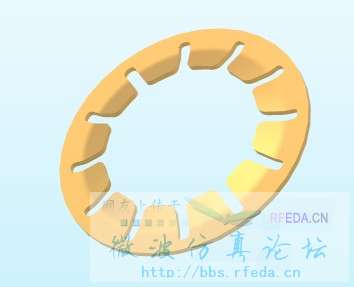

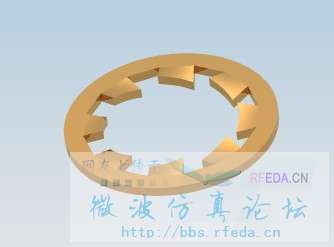

不好意思，我们不用这弹簧圈，用硅胶O型圈。其实伞状弹性件画也有难度，在SW中画同轴的不难，CAD都可以画，难的是多重折弯变型如内齿垫圈，散开的电缆网层等有挑战难度。

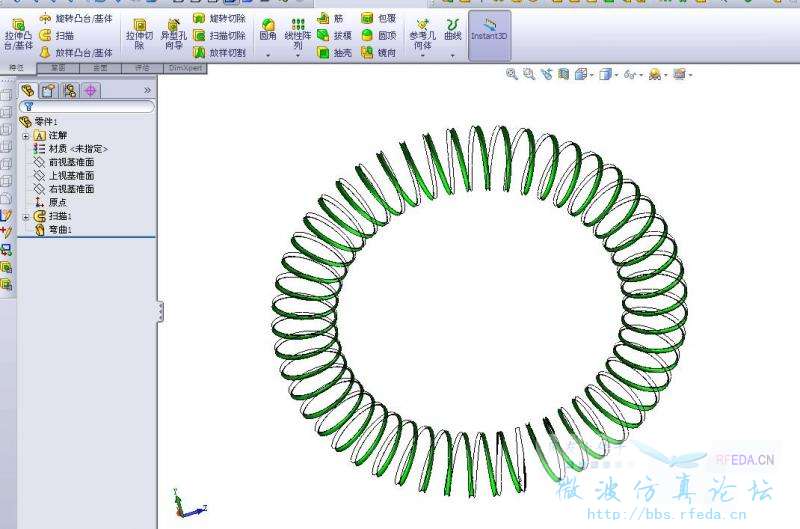

临时简单画了个弹簧圈，希望是你说的。

另外，下图这种类似的簧片折弯也有点难度。

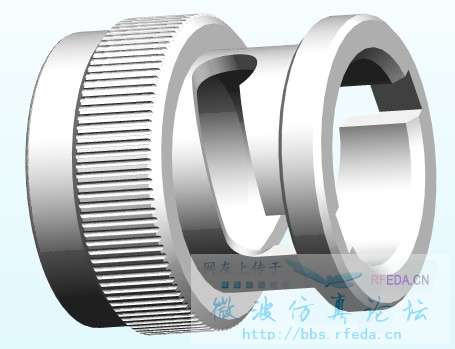

闲暇将BNC螺套画出分享

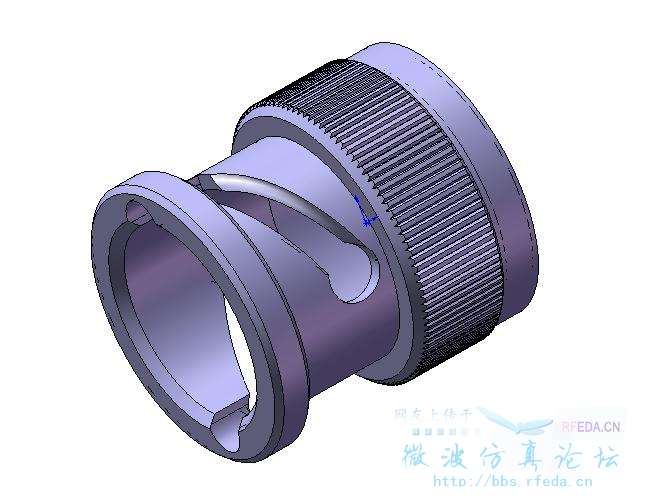

BNC的典型母头壳体

真诚希望同行可以踊跃投帖，共同促进连接器行业繁荣！

小编想请教一个问题：讲画好的Solidworks模型怎么样倒进仿真软件中！希望说的详细一点！不胜感激！

尝试过，但不太成功，修改较麻烦。其实在仿真软件中建模是比较简单的操作，不像三维软件需把所有细节都画出来。我建议还是直接建模，省事。

谢谢小编啊！

Solidworks画连接器都是简单运用，都是旋转，切除这些命令

不错，对于连接器来说用SolidWorks基本用旋转和切除等命令即可。扫描放样用的不多，但感兴趣的朋友可以练练工艺品设计，如手机、剃须刀、花瓶等。

哥们，我看你在连接器这方面应该比较牛，我问你一下：
对于各种“补偿”（错位，共面。）
比如错位补偿它的错位尺寸怎么来确定?通过不断改变hfss模型来一个个试?
还有共面补偿对绝缘支撑挖槽，槽的尺寸怎么来确定，也是一点点改hfss模型来慢慢找?
谢谢了

器件画得很逼真，不知能不能做高频仿真?

solidworks模型导入HFSS太简单了，存为.SAT或.STEP都可以的

UG中的制作：
用平面直线投影到去面上，用管道扫掠，当然也可以用截面扫掠（比较复杂点，要做基准草绘平面），然后阵列就行了。

另外，也贴一下BNC的螺套。
有两种，前两天做的。

另外还有SMA内齿等

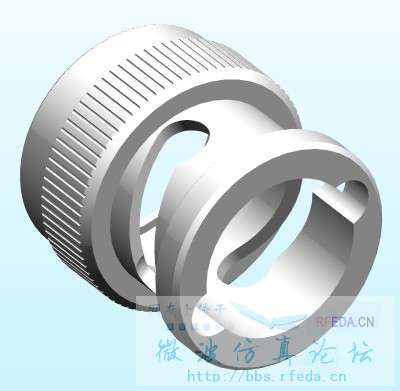

BNC母头外壳

能把模型树共享下看看呢，光光一个图片看不出来的哇。

小编真牛，功底不错啊
