波导激励的疑问
实际仿真个波导、加上一个宽频的激励...不就知道了！?

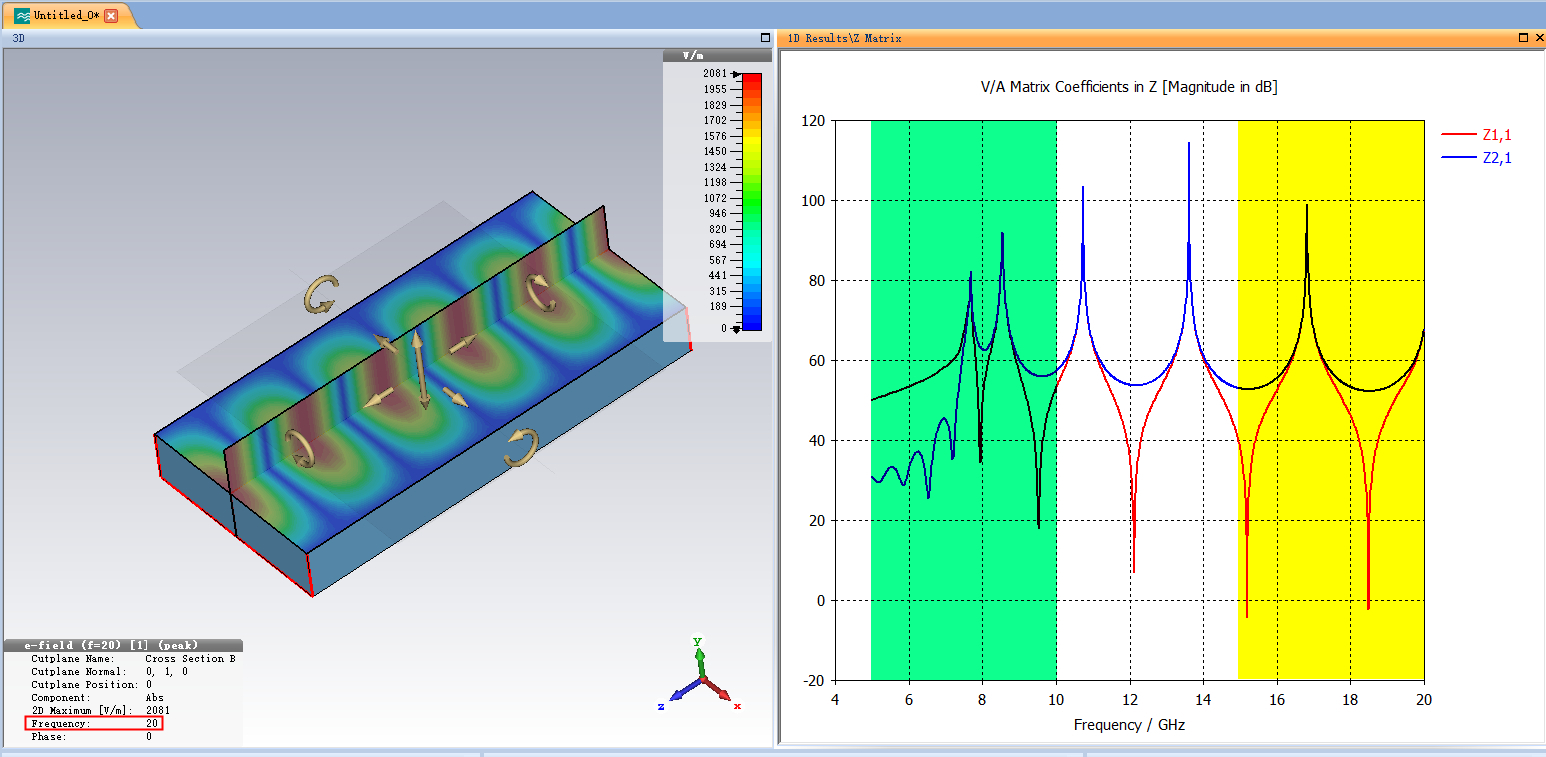

WR-75 10GHz - 15GHz 、 激励设为5GHz - 20GHz、观察 6、12、18GHz在waveguide里的行为！
如果没有1楼的回复，我还真想知道这和CST有虾米关系……
你怎么就没想到1楼的回答思路呢?难道是当了所谓的某某专家后就不接地气了吗?
谢谢您的耐心回答，不过我还是没太看懂啊，理论和CST结果都有不懂的地方。理论上，我想问的是，教材上我们知道，对于波导，工作频率高于截止频率，就会传播对应的场模式。但这有一个前提，就是已经产生了这种场模式。教材中并没有太多提到场模式是如何激励出来的。有的教材略微提到要靠某种类型的激励方法激励出场模式，如果激励方式不妥，即使工作频率高于截止频率也有可能不会激励出对应的场模式。对于这种情况，没有激励出场模式时，激励的能量如何发展呢?激励的能量进入波导后将以怎样的形式存在呢?会通过波导吗，还是不会通过?
还有，您能解释一下您的CST结果吗，WR-75是某种波导型号吗，10G-15G是它的工作频率吗，power in watt那个结果怎么说呢?红线和绿线的意义您能简要解释一下吗?谢谢
因为我就是个打扫卫生的，这个题目本身和CST软件没有任何关系，所以你发错版了，就这么简单。
1楼大神应景给你截了个CST的图，才勉强有个留在这个版里的借口。不过既然后续还是和CST无关，这个帖子就移走了。
你觉得你的做法是在为这个论坛做好事吗，感觉这个论坛没有你会更好。你对很多坛友的问题都表现出充满着一种不屑、傲慢、而没有平和的回答他们的问题。你只是有特权的，但你没有使用好，说实话，你的做法有点浑。相信我，这个论坛没有你，会变的更自然和友好。
再回到你移走我的那个问题，1楼都已经很好的结合CST来回答，而且我的追问也在围绕CST在进行，放在这里并没有什么不妥。哦，我知道了，理事是需要面子的，只能在论坛对别人呼来喝去，但不能让别人回斥自己，做人真不能这样的，己所不欲，勿施于人。
不用跟我在这儿发泄。哎，还得我教你：
去投诉区投诉我，或者直接给站长发信全站置顶投票帖全体会员公投把我赶出论坛就好了。这些都是你可以行使的权力而我没有特权再迫害你了。既然我这么浑，会员们肯定早就敢怒不敢言了，你登高一呼绝对万众响应。动手做吧，我看好你哦！
我管理的专区自然有我的行事标准，这个帖子就算加上你的回复也仍然和CST半毛钱关系都没有。你要是具备一点点叫做“搜索”的能力，看看讨论区里真正的“理论研究”精华帖和CST软件的结合程度是什么样的。如果你说了个CST就和CST有关系那引力波哥早就拿诺贝尔了……。
另外，我不知道你是不是该检查一下视力，不知道你哪个眼看出来我又是专家又是理事的，弄得我都不确定你是在跟谁交流。
你可真逗，你以为你在论坛里的说话方式别人喜欢吗，别人只是觉得你没有给出什么太好的建议，懒得理你而已。再说，我不觉得这个版块一定要过分追求CST的纯粹性，把理论知识讨论清楚了，可以更好的使用CST，或像一楼那样，用CST的方式来解答问题，也是一个很好的方式，和CST建立起联系。无论是理论、实验、还是仿真，最终目的都要解决实际问题，千万不要把问题限定的太小。至于我的感慨，谈不上发泄，因为总能看到你在论坛里这种说话的方式，对提问者是不尊重的。提问者被问题困惑，写了很多字寻求解答，你却冷嘲热讽，表现出一种不屑一顾，别人以后还敢再敢提问吗。既然你在这个版块有你的身份，说话应该符合身份才对，至于我把问题问在这里，也是相信这里的专业与热忱，你用虾米关系这样的字样着实不能让人接受，尤其在这种需要严谨的学术论坛里。
宇宙的万物，每一种皆有他存在的道理与权力。
回归正题:
WR-75是波导型号，10-15GHz是这个波导的截止频与能够传导的频率范围。简单的说绿线是能量Vs频率的摆幅、红线是相对被折损的能量。
工作频率高于截止频率也有可能不会激励出对应的场模式(高次模)? 这可能是你误解了！ 它还是有激励出另类对应的场模式，例如滤波器、功分器...总结就是能量不灭定律，它还是要通过波导。(条件是工作频率高于截止频率！ 否则会被排拒在波导之外)
谢谢您的劝慰，也谢谢您的好意。你说的意思我明白，权力在手，但要好好去用它。一个好的裁判可以成就一个好的进球，同样，一个不够好的裁判也可以抹杀一个好的进球，结果就很不一样了。您的解答让我对问题比之前明白很多了，非常感谢。我是看到CST工作室套装36页上面的一段描述，没有理解才提问的。上面说：「传输线上某个模式能否传输取决于两点：1，激励频率是否高于该模式的截止频率2，该模式的场型是否被激发?所以笼统讲，频率越高，高次模就越多是片面的。有时，频率无论怎样增高也根本不会产生新的模式。」我看到后就没想明白，如果频率增高，单又没有产生新的模式，那么这些能量将以何种形式存在呢?
有时，频率无论怎样增高也根本不会产生新的模式 <- -不就是不化妆素颜路过?
不用专业的说法:
人过门槛，门槛低了你得卯腰、门槛正合了你可以挺直腰杆、门槛高耸了你可以卯腰、挺直腰杆、蹦蹦跳跳...重要的是过了门槛你还是你！
这个比喻很形象啊，哈哈。素颜通过时还有场的形式这种说法吗?产生模式可以看作是通过化妆把能量转化为具体模式的场能量后再传输吗?那就新的疑问了，波导的本质作用是传递输入端的电磁能量，为什么一定要转化成特定形式的场模式，即为什么一定要化妆通过才好?素颜通过也可以保证通过传递能量时这样直接用不行吗?我的理解，对于波导，只有激发特定场模式，只有化妆波导才允许过，如果化妆、素颜都可以过去，干嘛还要花那化妆品钱啊?哈哈
转化成特定形式的场模式? 这是波导来决定的而不是激励源决定的！ 激励源是TE / TM / TEM，
模式才有TE01、TM10、TEM010...
如果波导是TE01...那么在没有新模式产生时...它就是以TE01通过 (这也是第二张图面，通过WR75波导的频率是20GHz意思)。
** 还有...再问下去你恐怕要自觉的缴学费到我账户里来了
好的，谢谢你的解答。上午问了一下以前上课的老师，他的回答意思大概是这样的。当工作频率高于截止频率，但激励不当没有产生对应场模式时，馈入的能量还是会进入到波导内的，但因为没有产生场模式，这些能量会迅速衰减（凋零），即在波导内以指数衰减的形式很快损耗在波导内部。这正是我问题所关心之处，这部分能量以怎样的形式发展。我们平时研究的问题，都假设激励好了。但实际工程中，要先激励，而且也要考虑激励不出场模式能量衰减产生的影响。老师还指出，波导的场模式，其实就是把输入端能量的形态，通过激励场模式，让场作为能量载体，把能量继续传递。因此波导场模式就是能量变换后的面貌，其实质还是传递能量，只是对波导来说，要遵守波导的规则，即波导的场模式，波导才会帮忙传递能量。谢谢你来回耐心的帮我解答，非常感谢你，对于这个问题，我总算有些理解了。
不喜欢的话我也没办法啊，你自己高兴就好。你觉得CST专区里不用追求CST的纯粹性，那何必划这么多板块，你开玩笑吧！当然，如果你自己觉得你的管理方式更好，可以申请成为CST的小编，用更合理的方式管理专区，解决这个实际问题吧。
至于说话方式，你才看过我多少的回帖啊，就已经帽子扣得这么理所当然了，你的统计学是生理卫生老师教的吧！至于用词，小盆友，该严谨的地方必须严谨，自己看看我在CST翻译区里是怎么修改我们当代天之骄子的汉语的；没必要严谨的地方自然可以随意，又不是人大宣誓。
好了，楼歪得差不多了，就此打住不再做任何回复。
激励不当，那么就不能产生所需要的模式，如果任何模式都没有产生，那么就会发生严重的反射现象。
