SMA接头焊接问题
05-08

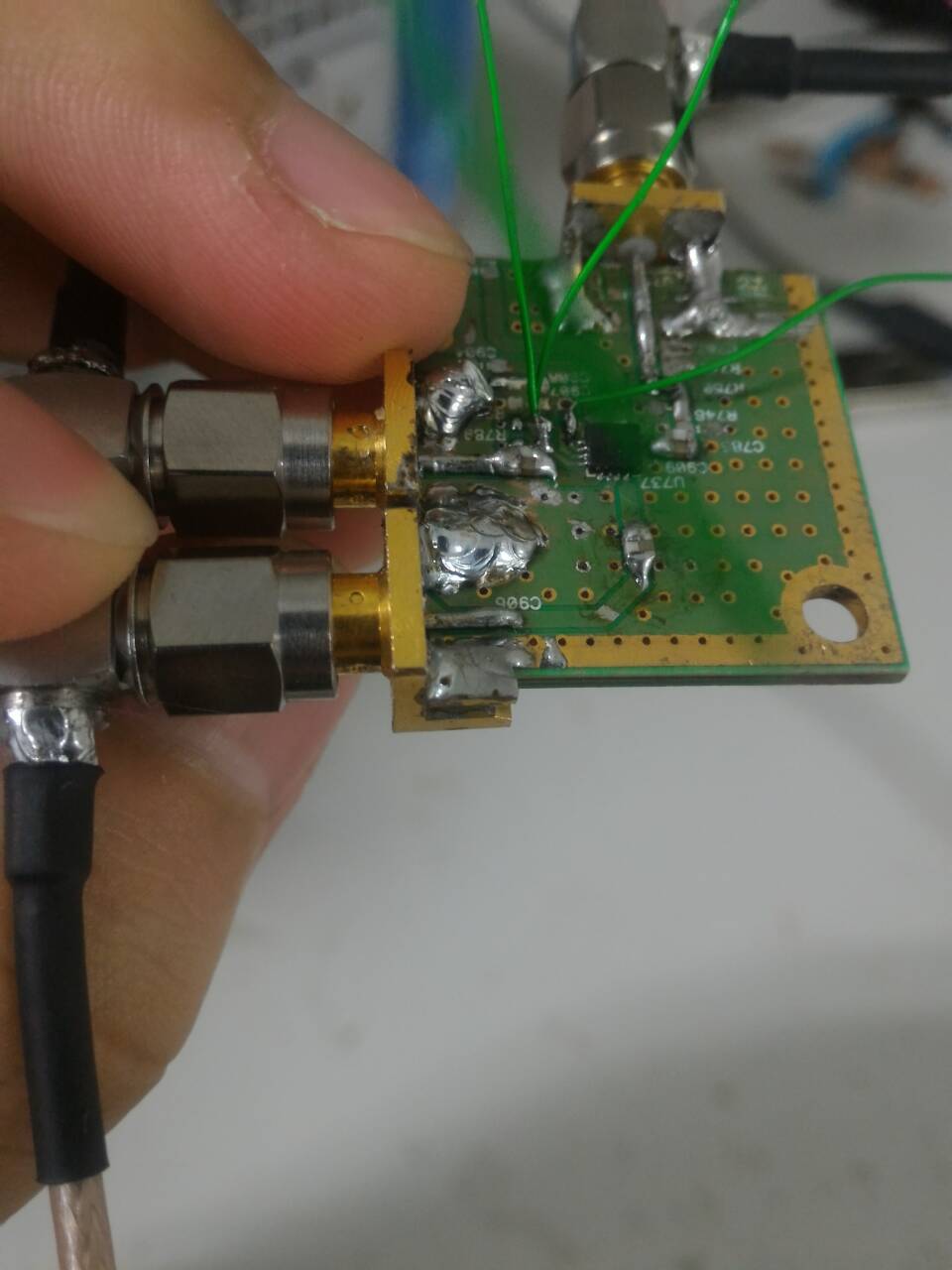

如上面的图片,想请问有经验的大家:
SMA接头的一只接地脚,无法焊在电路板上这样会影响特性吗?(我在量测rf switch的isolation)
我在想因为悬空,会不会产生什么电容的效应干扰之类的?!
(新手询问,麻烦大大们分享经验)
你的焊法在6GHz以内都不需要担心,你的测试线在6GHz时损失已经不小了! 倒是你的中心pin针不宜太长(只要突出平面 > 1.27mm又能焊接到线路即可)。
另外...不要让你的信号路径损失造成你对隔离度的误判! insertion loss Vs Isolation。
