介质滤波器调试

05-08
这几天调介质滤波器要调疯了,窗口老是做不好。有道友会的吗,求助,需要哪些技巧。
这几天的收获:跟调金属完全不一样,窗口好难判断。而且一般金属调试是先右边回波,再左边回波。我觉得介质应该先下中间回波再下两边,不知道对不对,求解惑

这个设计要保证,否则你调试就完蛋了

不知道小编调的是全介质还是金属和介质混合设计的滤波器. 从我们的经验来看,如果设计准确的话,比金属腔还好调
另外:
112114是高手,你可以翻翻他的帖子

介质调试量是有限,如果设计没保证的话,产品会很难搞!

            二楼吗

          来学习。  。

是啊.
你的产品很难调。我估计是金属+TE模介质的混合设计

试试使用无磁性的调试工具,例如:塑胶玻璃、陶瓷...等,坚硬又无磁性的调试工具。

这个是介质腔体滤波器的调试,不是微带滤波器。什么调试工具都可以的

用金属起子时曲线不会移动?  调正后起子离开时波形变化可以忽视?
** 调试空心线圈设计的滤波器时...磁芯材料靠近时波形的变化代表的是什么意义? 金属材料靠近时波形的变化又代表的是什么意义?

当然不会,人家说的是把介质装在金属腔里面的那种

好吧! 你说不会就不会吧。

呵呵,不是我说不会就不会。
你去调几个这类的滤波器就知道会不会了。

你不会觉得小编说的介质滤波器是你调的这种LC滤波器吧

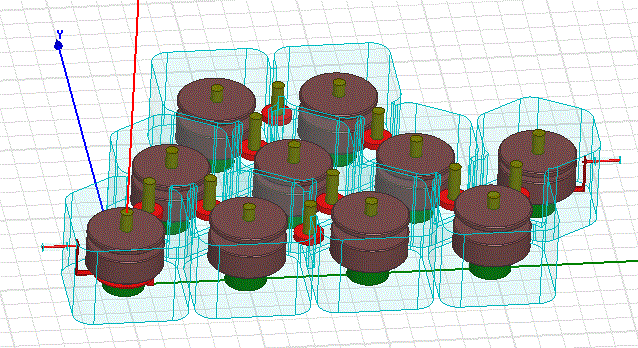

目前说的介质滤波器一般是这个样子的:





我有这么浅吗?  除非那个介质没有磁场效应 !
http://wenku.baidu.com/view/53813767783e0912a2162aae.html
嗯,或许我没有见过七腔以上的介质腔体滤波器。(我说的是像串棉花糖那样的架构)

我们常用平面结构,好像以前航空航天有用轴向结构的(这个结构有点象糖葫芦)。
棉花糖结构是个什么结构阿,能不能贴个图出来看一下?
你贴的这篇文章里面好像没有谈到介质滤波器阿,是不是贴错了。

现在设计技术已经成熟,仿真工具功能这么强大,主要靠设计,调试难度大肯定是设计有严重缺陷!不管是全介质还是部分介质滤波器,设计到位,非常好调试!

非常同意你的说法。
包括现在很多公司都在搞得滤波器机器人调试,如果没有一个好的设计为基础,估计在强大的算法也无法得到好的效果。

是啊  金属和介质混合,窗口要自己做,好难判断到位啊,就算差一点点就是不知道是那个窗口的问题或者是零点,稍微改一下变化大得要死,太难了,窗口变化还会使得谐振杆的频率不够了。

但是感觉也就是窗口和频率的问题,窗口不是可以自己用片子做的吗,我不知道好调的是怎么样子的

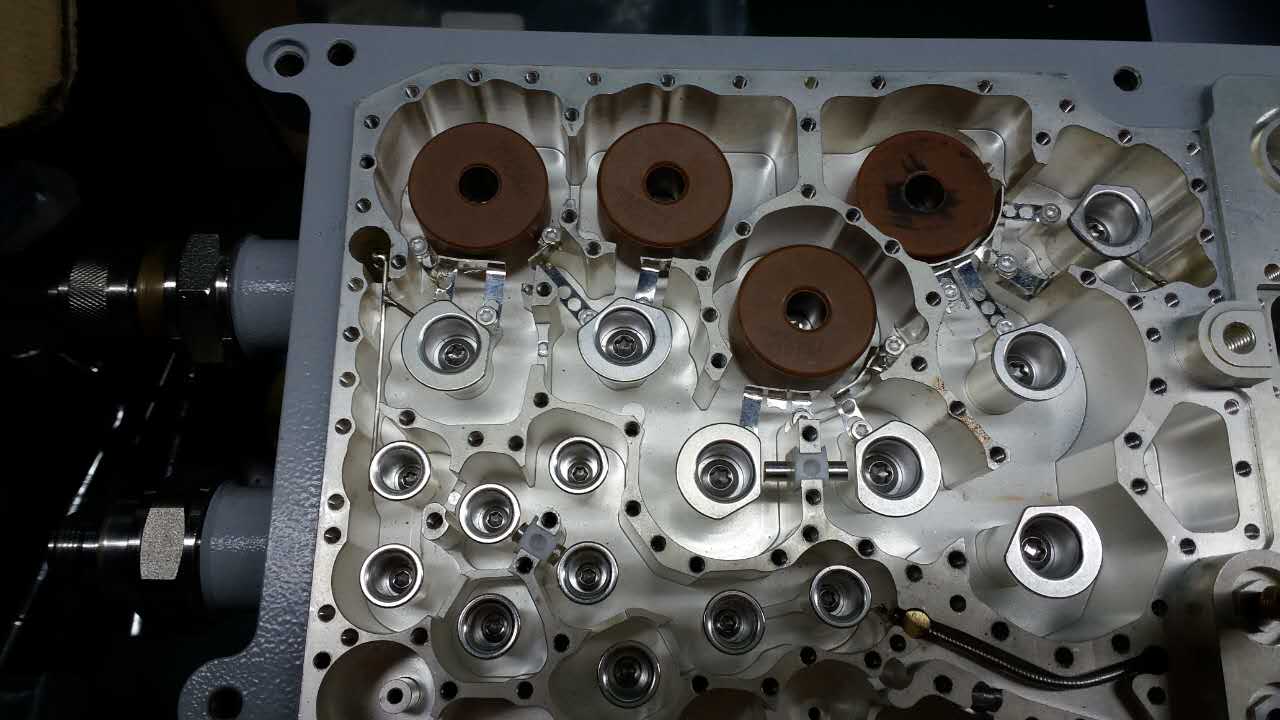

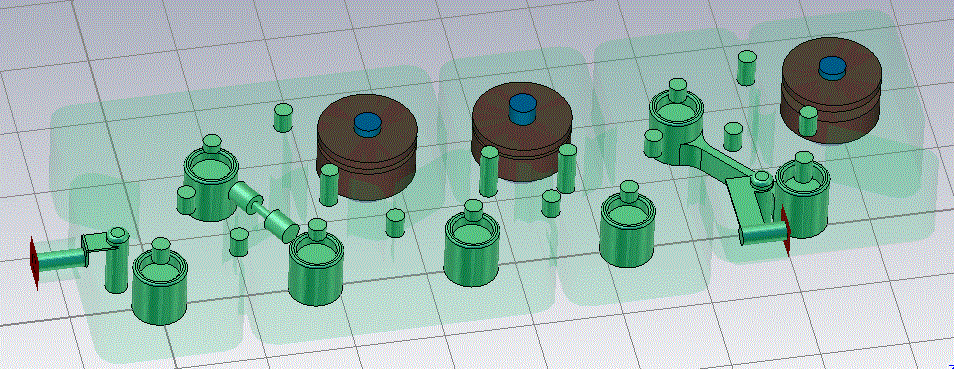

就是第一图片的样子,金属混合,还是零点腔

就是这个样子,回波难调

你的耦合搞得这么复杂,看你的带宽也不会太宽,你这个零点会不好调,感觉你窗口有点问题

看起来你们对介质和金属混合设计的耦合原理一点都没弄明白呀。搞得这么复杂。从风格来看,借鉴了N家的设计,但完全没学会。你们是深圳的M公司吧.
联系112114,他年前闲得蛋疼。让他帮你优化一下吧。保证去掉那些耦合片,性能好,调试容易

1800的75M带宽,不是一般难调啊,就没调出来过

猜错了

75/1842=0.04
才4%的相对带宽,好好设计耦合窗口。很容易调出来的。
接近6%的都做过,关键是耦合设计要对。

我是不会的,帮不上你,不过可以请教jinfoxhe或者112114,他们两个都是牛人

你这个估计不是全腔仿真的,不然不会这么难调,看腔体内部结构,发觉你真的搞麻烦了,那么复杂的结构,调不出来不奇怪

嗯,不太懂介质的窗口,
