Couple中的Matrix求助

05-08

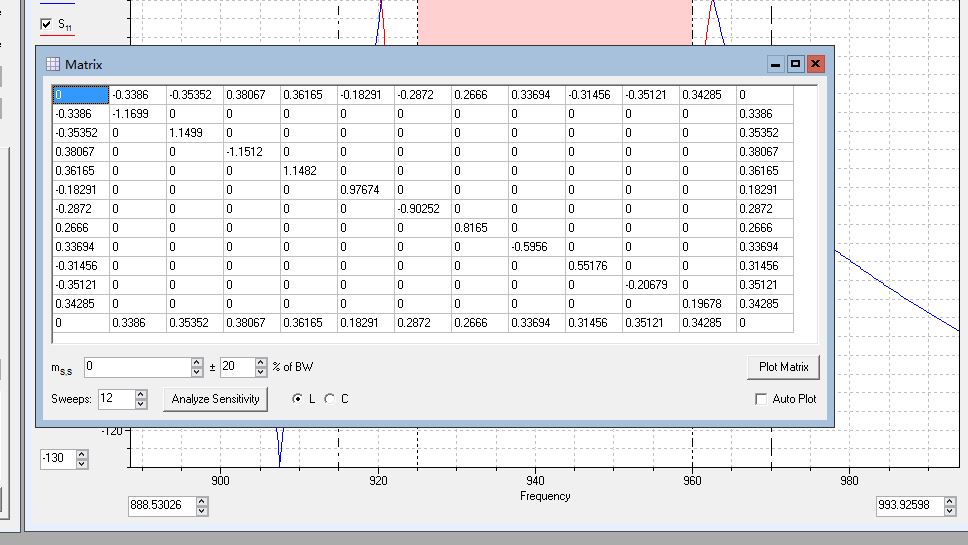

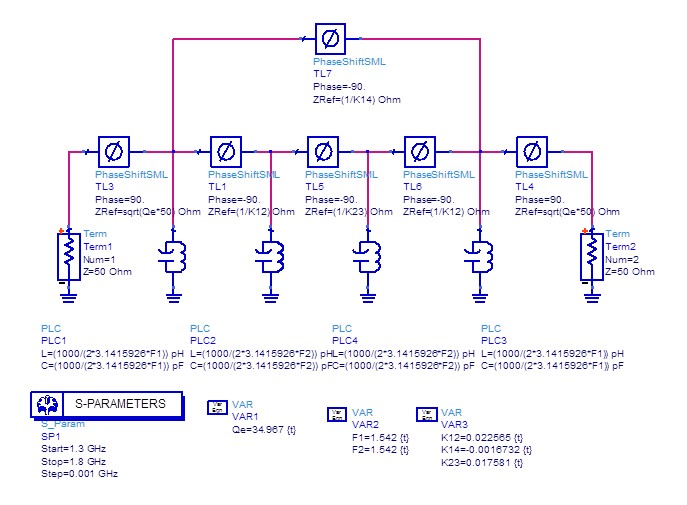

图中的M系数应该是归一化的吧，该怎么变成电路图中的实际耦合系数，像下图中的K12

貌似是耦合矩阵除以相对带宽吧

学习一下子哈

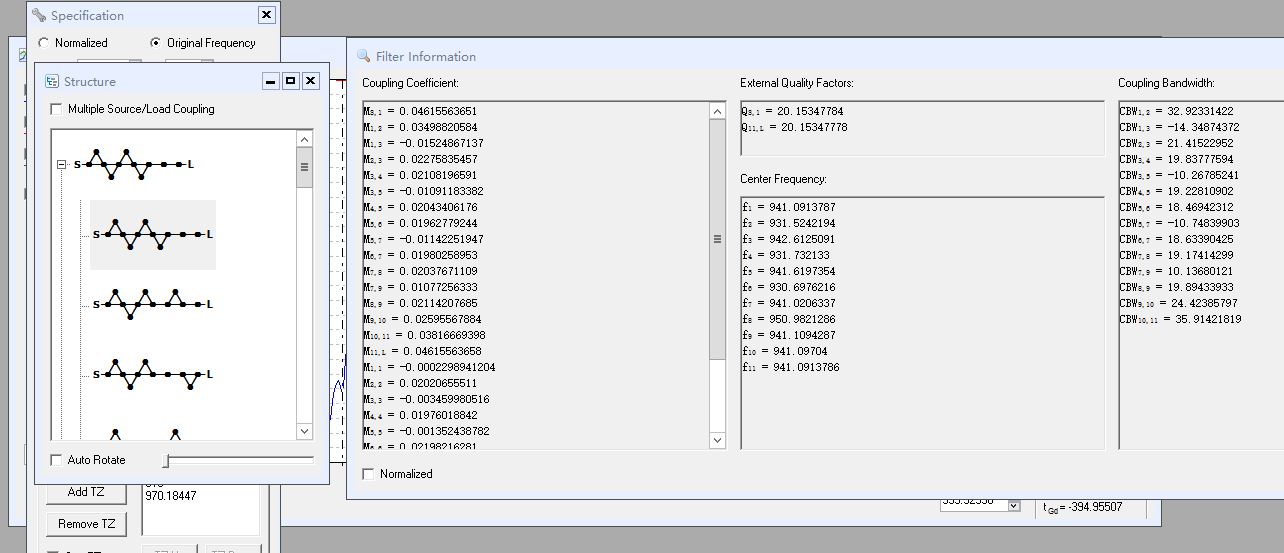

懂了那个是归一化的吧可以放MATLAB里。如果要电路的耦合系数，要先选好拓扑结构，再点详细参数就有了，这个是couplefil的用法

4楼正解。顺便问哈，用这个软件能否以参数的形式提取S曲线图

您的意思是，已知S参数，求解耦合矩阵?
