电感量确定

05-08
谁能帮忙确认下 图中几个电感感值是多少么?中心频率是145MHz   4T1.5D*0.31    5T1.5D*0.31   6T1.5D*0.31   8T1.5D*0.31



标示的不是感值、是线圈的说明。
xT=圈数、xD=线圈直径(有时这是指加感磁芯直径)、0.31=线径(漆包线直径有时用AWG#)单位:mm... 所以本农民_我猜不出它的感值

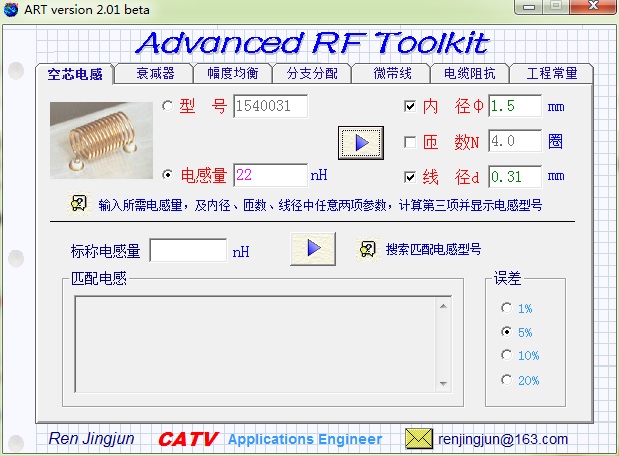

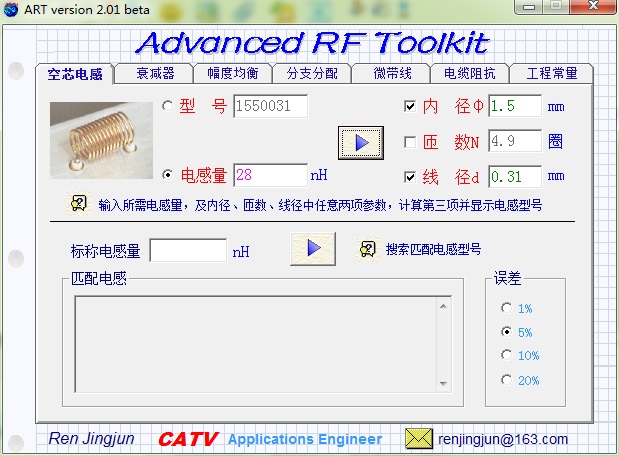

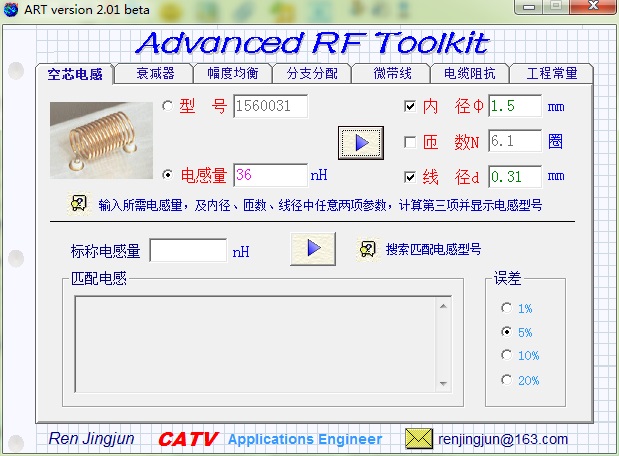

谢谢 你的答复!我用软件算了下这几个值, 这个电感和电容的接法应该是个带通滤波的接法,就是不知道这几个值是不是合适。





好像这样算也不准确吧,期待答案ing

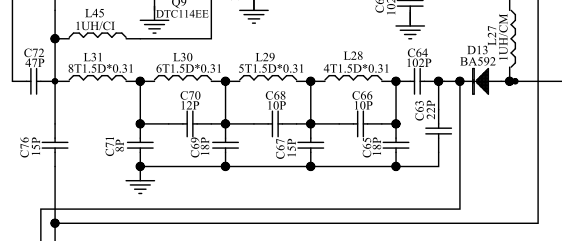

适不适合?带进schematic中去仿真一次就行了。但是原理图中有一个盲点!就是那个标称上uH的L27、L45摆明了是磁芯电感,但是它不是标准磁芯电感的制图格式。
所以...这几个是空心线圈?磁芯线圈?..无法从原理图中分辨,如果是一分工程用图上面应该还要加注air、coil、LH(左绕)、RH(右绕)...等资讯!
唉~农民就是苦命呀什么都做了。

其实我知道这个电感值也就可以了,中心频率点是145MHz的,这个带通滤波电路电感值取多少比较合适呢?

只想告诉你实作时,线圈位置并行、垂直、疏密、LH、RH...都能调适带宽、频点、拒斥比...你猜哪个电感值比较适合!?
