微博感应模块,希望各位能帮忙解答

05-08

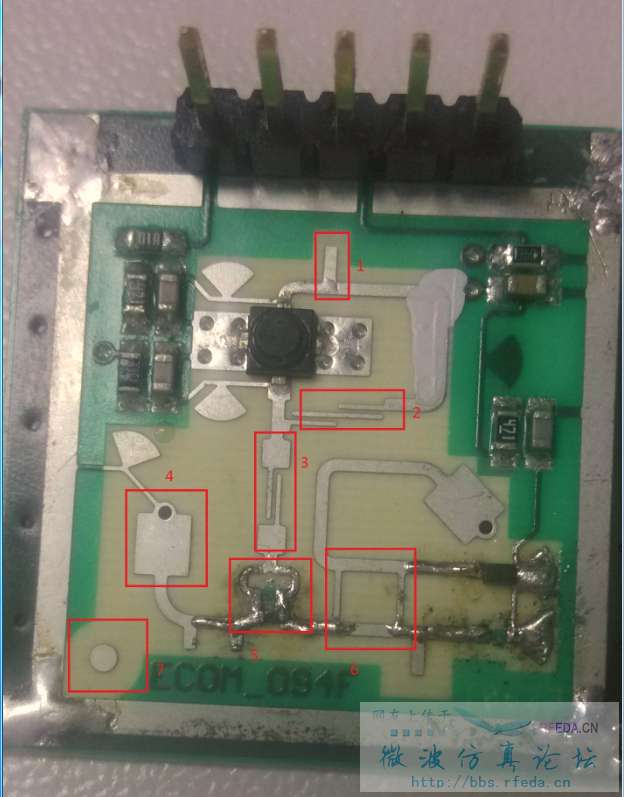

刚接触微波没多久,还是个新手,买了一个24GHz的微波感应模块,现有以下问题,想向各位请教
1.编号1的位置是什么呀?
2.编号2是带通滤波器么?
3.编号3是什么,也是滤波器么?
4.编号4是什么啊?
5.编号5是分工器吧
6.编号6是定向耦合器吧
7.编号7是什么,还有7上的孔是做什么用的
黑色圆点是本振源,希望各位能帮忙解答下,感激不尽!


希望上个大点的图,看的更清楚一些!

可以右键复制图片网址,然后打开,就可以了



就是DRO结构单路收发最简单雷达电路。1是个匹配线,并联反馈DRO谐振电路的一部分。23都滤波,4的背面应该是发射天线啊,5功分,6耦合。7啥都不是

3应该是分布电容,6电桥,7好像是mark点,不太清楚4是什么

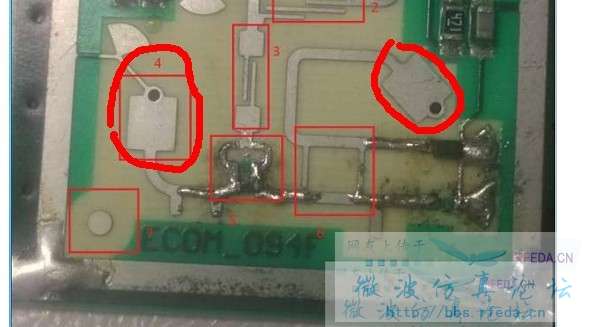

这两个红圈是到背面的发射和接收天线么,求大神解答下啊

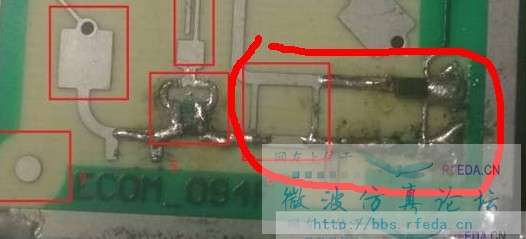

这貌似是个平衡混频器吧

你好,关于这个产品的问题,可以跟我联系交流一下。

嗯嗯,是的,4是发送,另外一个是接收,可是不知道那个方框是做什么用的


DRO输出经过功分器,一路到4进行发射,另外一路作为接收本振;右侧的Patch是RX天线,通过电桥和本振混频得到中频输出
