发夹型滤波器求助!
05-08
做发夹型的滤波器。

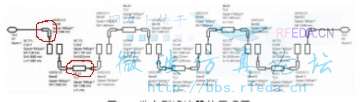

图上红色圈出来的地方不知道要怎么算,求帮助!
图上红色圈出来的地方不知道要怎么算,求帮助!
做一个发夹滤波器,有没有直接的模型啊?
发卡的微带ADS passive filter 里面可以直接算 设计完了后把子电路的模型拷出来优化一下即可
如果要自己建模型,你红圈的长度可以自己定义,这个距离影响寄生通带。 在designer里面发卡型的有一个耦合度的指标 这个耦合度决定了你第二个红圈的长度。
至于你第一个红圈可以用群时延法任意指定,只要满足输入耦合量就行了
